千代田通商

タッチチューブ TNナイロンチューブ

カタログ

通常単価(税別): 1,636円～33,944円

税込単価: 1,800円～37,338円

通常出荷日：6日目

破壊圧に優れた（6MPa）丈夫なナイロンチューブ。【特長】・破壊圧が高く、丈夫。・業界トップクラスの外...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

使用流体	圧縮空気	真空
使用温度範囲	-5～+60℃
破壊圧力	6MPa
最高使用圧力	1.5MPa	-100kPa
適用継手	タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター

型番 Model	外径×内径 O.D.×I.D. （mm）	外径精度 Tolerance （mm）	最小曲半径 Min.Turning Radius（mm）	重量 Weight （kg/m）	色 Color
TN-4×2.5	4×2.5	±0.1	15	0.008	BK W Y R G
TN-4	4×3		21	0.006
TN-6×4	6×4		25	0.016
TN-6	6×4.5		30	0.013
TN-8	8×6		47	0.022
TN-10	10×7.5	+0.1 -0.15	58	0.036
TN-12	12×9	+0.1 -0.15	69	0.052

※ BK（Black）…黒／W（White）…白／Y（Yellow）…黄／R（Red）…赤／G（Green）…緑

商品特長詳細

高破壊圧：破壊圧が高く、非常に丈夫。
優れた外径精度：外径精度は型番表掲載。
1m間隔でカットマークを印字し切断作業や在庫管理に最適。

特長図

温度別破壊圧の補正計数

常用使用圧カ（MPa）=破壊圧カ×補正係数×1/4

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ(型番末尾数字)

(m)

最小発注数量

21	黒	4	3	～4	～3	20	1個
21	黒	4	3	～4	～3	100	1個
21	[緑] 緑	4	3	～4	～3	20	1個
21	[緑] 緑	4	3	～4	～3	100	1個
21	赤	4	3	～4	～3	20	1個
21	赤	4	3	～4	～3	100	1個
21	白	4	3	～4	～3	20	1個
15	黒	4	2.5	～4	～3	20	1個
15	黒	4	2.5	～4	～3	100	1個
15	[緑] 緑	4	2.5	～4	～3	20	1個
15	[緑] 緑	4	2.5	～4	～3	100	1個
15	赤	4	2.5	～4	～3	20	1個
15	赤	4	2.5	～4	～3	100	1個
15	白	4	2.5	～4	～3	20	1個
15	白	4	2.5	～4	～3	100	1個
15	黄	4	2.5	～4	～3	20	1個
15	黄	4	2.5	～4	～3	100	1個
21	黄	4	3	～4	～3	20	1個
21	黄	4	3	～4	～3	100	1個
30	黒	6	4.5	～6	～5	20	1個
30	黒	6	4.5	～6	～5	100	1個
30	[緑] 緑	6	4.5	～6	～5	20	1個
30	[緑] 緑	6	4.5	～6	～5	100	1個
30	赤	6	4.5	～6	～5	20	1個
30	赤	6	4.5	～6	～5	100	1個
30	白	6	4.5	～6	～5	20	1個
30	白	6	4.5	～6	～5	100	1個
25	黒	6	4	～6	～4	20	1個
25	黒	6	4	～6	～4	100	1個
25	[緑] 緑	6	4	～6	～4	20	1個
25	[緑] 緑	6	4	～6	～4	100	1個
25	赤	6	4	～6	～4	20	1個
25	赤	6	4	～6	～4	100	1個
25	白	6	4	～6	～4	20	1個
25	白	6	4	～6	～4	100	1個
25	黄	6	4	～6	～4	20	1個
25	黄	6	4	～6	～4	100	1個
30	黄	6	4.5	～6	～5	20	1個
30	黄	6	4.5	～6	～5	100	1個
47	黒	8	6	～8	～6	20	1個
47	黒	8	6	～8	～6	100	1個
47	[緑] 緑	8	6	～8	～6	20	1個
47	[緑] 緑	8	6	～8	～6	100	1個
47	赤	8	6	～8	～6	20	1個
47	赤	8	6	～8	～6	100	1個
47	白	8	6	～8	～6	20	1個
47	白	8	6	～8	～6	100	1個
47	黄	8	6	～8	～6	20	1個
47	黄	8	6	～8	～6	100	1個
58	黒	10	7.5	～10	～8	20	1個
58	黒	10	7.5	～10	～8	100	1個
58	[緑] 緑	10	7.5	～10	～8	20	1個
58	[緑] 緑	10	7.5	～10	～8	100	1個
58	赤	10	7.5	～10	～8	20	1個
58	赤	10	7.5	～10	～8	100	1個
58	白	10	7.5	～10	～8	20	1個
58	白	10	7.5	～10	～8	100	1個
58	黄	10	7.5	～10	～8	20	1個
58	黄	10	7.5	～10	～8	100	1個
69	黒	12	9	～15	～9	20	1個

通常単価(税別) (税込単価)	通常出荷日

1,887円 ( 2,076円 )	6日目
8,502円 ( 9,352円 )	6日目
1,704円 ( 1,874円 )	6日目
8,185円 ( 9,004円 )	6日目
1,812円 ( 1,993円 )	6日目
8,185円 ( 9,004円 )	6日目
1,887円 ( 2,076円 )	6日目
1,812円 ( 1,993円 )	6日目
8,185円 ( 9,004円 )	6日目
1,636円 ( 1,800円 )	6日目
9,066円 ( 9,973円 )	6日目
1,636円 ( 1,800円 )	6日目
8,185円 ( 9,004円 )	6日目
1,636円 ( 1,800円 )	6日目
9,417円 ( 10,359円 )	6日目
1,636円 ( 1,800円 )	6日目
8,185円 ( 9,004円 )	6日目
1,812円 ( 1,993円 )	6日目
8,185円 ( 9,004円 )	6日目
2,621円 ( 2,883円 )	6日目
10,765円 ( 11,842円 )	6日目
2,262円 ( 2,488円 )	6日目
10,765円 ( 11,842円 )	6日目
2,262円 ( 2,488円 )	6日目
10,765円 ( 11,842円 )	6日目
2,515円 ( 2,767円 )	6日目
12,408円 ( 13,649円 )	6日目
2,736円 ( 3,010円 )	6日目
11,181円 ( 12,299円 )	6日目
2,360円 ( 2,596円 )	6日目
11,181円 ( 12,299円 )	6日目
2,625円 ( 2,888円 )	6日目
11,181円 ( 12,299円 )	6日目
2,461円 ( 2,707円 )	6日目
11,181円 ( 12,299円 )	6日目
2,461円 ( 2,707円 )	6日目
11,181円 ( 12,299円 )	6日目
2,262円 ( 2,488円 )	6日目
10,765円 ( 11,842円 )	6日目
4,279円 ( 4,707円 )	6日目
15,479円 ( 17,027円 )	6日目
3,712円 ( 4,083円 )	6日目
15,479円 ( 17,027円 )	6日目
3,712円 ( 4,083円 )	6日目
15,479円 ( 17,027円 )	6日目
3,866円 ( 4,253円 )	6日目
15,479円 ( 17,027円 )	6日目
3,712円 ( 4,083円 )	6日目
15,479円 ( 17,027円 )	6日目
5,612円 ( 6,173円 )	6日目
22,442円 ( 24,686円 )	6日目
5,387円 ( 5,926円 )	6日目
22,442円 ( 24,686円 )	6日目
5,612円 ( 6,173円 )	6日目
22,442円 ( 24,686円 )	6日目
5,612円 ( 6,173円 )	6日目
22,442円 ( 24,686円 )	6日目
5,657円 ( 6,223円 )	6日目
22,442円 ( 24,686円 )	6日目
7,821円 ( 8,603円 )	6日目

基本情報

基本情報

破壊圧に優れた（6MPa）丈夫なナイロンチューブ。
【特長】
・破壊圧が高く、丈夫。
・業界トップクラスの外径精度。
・エア漏れし難く、チューブ着脱もスムーズに行える。
【用途】
・エア配管全般（装置内配管、設備配管、エア工具等）に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

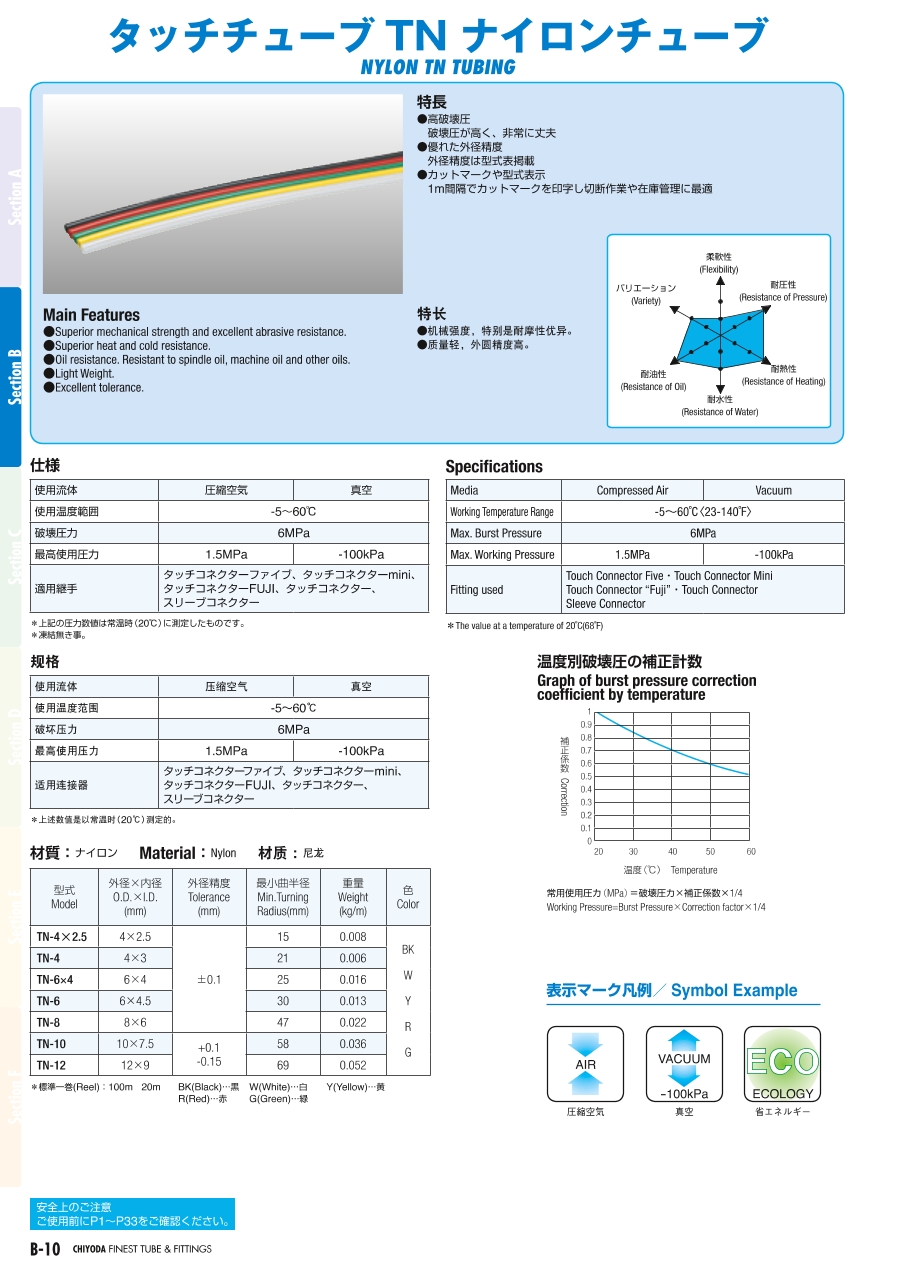

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブメイルコネクター
タッチコネクターファイブメイルコネクターです。難燃性樹脂を採用した低重量ワンタッチ継手です。
千代田通商
タッチチューブ TPポリウレタンチューブ
タッチチューブ TPポリウレタンチューブです。柔軟性に優れ、小さな曲げ半径を実現するポリウレタンチューブです。
千代田通商
タッチチューブ SPソフトポリウレタンチューブ
タッチチューブ SPソフトポリウレタンチューブです。狭い箇所への配管に適した軟質チューブ。インナーサポートのご利用でワンタッチ継手にも対応します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチチューブ TNナイロンチューブのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q最小曲げ半径以下で使用出来ますか？

ナイロンチューブは一度折れると折れ癖が残り使用出来なくなります。曲げ半径に注意しご使用ください。
