千代田通商

タッチチューブ TE耐水性ポリウレタンチューブ

タッチチューブ TE耐水性ポリウレタンチューブ
通常単価(税別)
1,062円～56,466円
税込単価
1,168円～62,113円
通常出荷日：在庫品1日目～6日目一部当日出荷可能

耐水耐油性に優れ、機器配管に適したポリウレタンチューブ。【特長】・エア漏れし難く、チューブ着脱もスムー...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 2021年7月にカット加工サービスを終了しました。代替商品はPUT/PUTLです。MISUMI-VONAの商品ページにて仕様をご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

タッチチューブ TPポリウレタンチューブ

千代田通商

タッチチューブ TPポリウレタンチューブ
通常価格(税別)： 763円 (税込価格：839円)

通常出荷日：在庫品1日目

よく一緒に見られています

ツインタッチチューブ TE耐水性ポリウレタンチューブ

千代田通商

ツインタッチチューブ TE耐水性ポリウレタンチューブ
通常価格(税別)： 703円 (税込価格：773円)

通常出荷日：在庫品1日目

未確定：候補が73型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

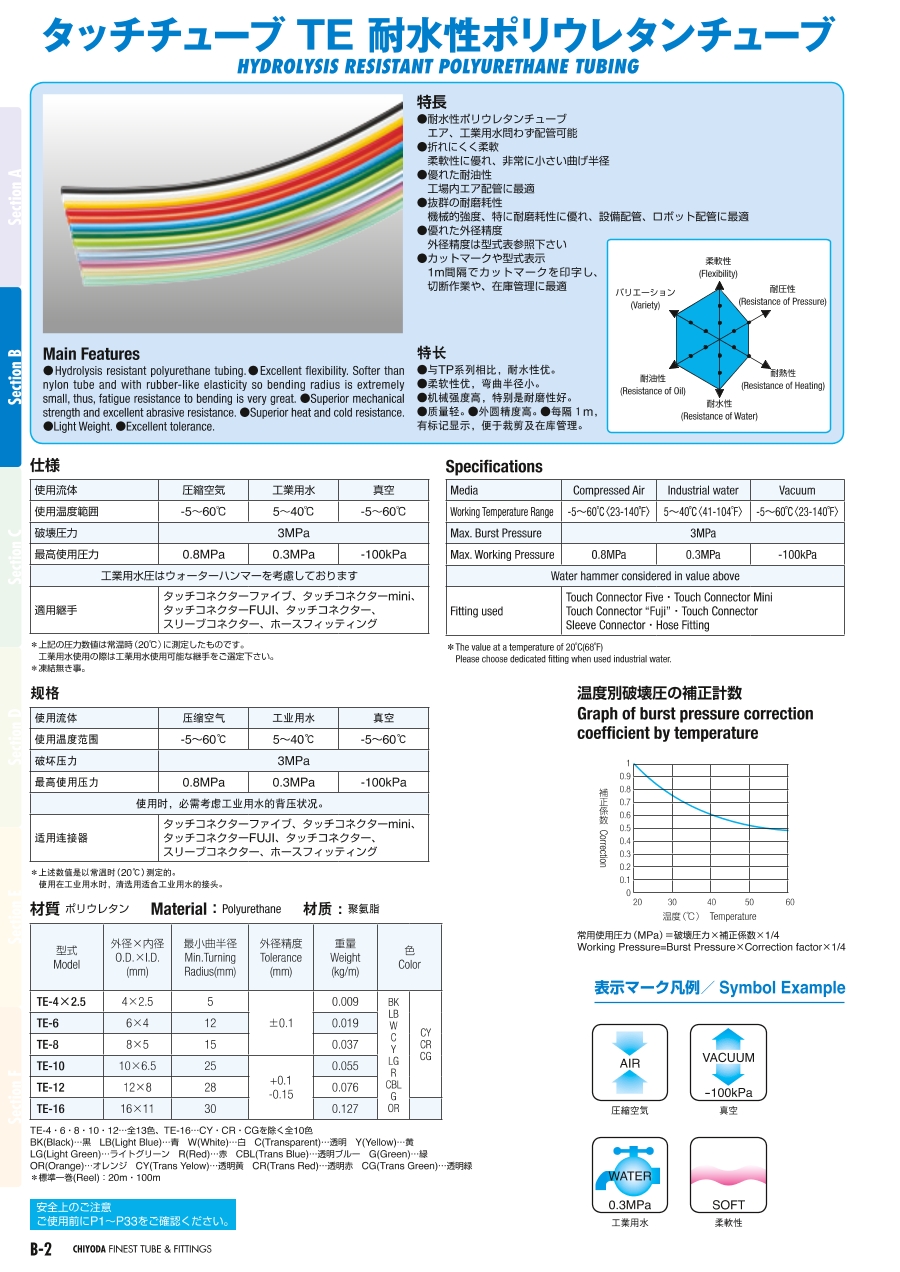

タッチチューブ TE耐水性ポリウレタンチューブ:関連画像

製品仕様

使用流体圧縮空気工業用水真空
使用温度範囲-5～60℃+5～40℃-5～60℃
破壊圧力3MPa
最高使用圧力0.8MPa0.3MPa-100kPa
工業用水圧はウォーターハンマーを考慮しております
適用継手タッチコネクターファイブ、タッチコネクターmini、
タッチコネクターFUJI、タッチコネクター、
スリーブコネクター、ホースフィッティング
  • ＊上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能な継手をご選定下さい。
  • ＊凍結無き事。

温度別破壊圧の補正計数

タッチチューブ TE耐水性ポリウレタンチューブ:関連画像



常用使用圧カ（MPa）＝破壊圧カ×補正係数×1/4



規格表

型番
Model		外径×内径
O.D.×I.D.
(mm)		最小曲半径
Min.Turning
Radius(mm)		外径精度
Tolerance
(mm)		重量
Weight
(kg/m)		色
Color
TE-4×2.54×2.55±0.10.009BK
LB
W
C
Y
LG
R
CBL
G
OR		CY
CR
CG
TE-66×4120.019
TE-88×5150.037
TE-1010×6.525+0.1
-0.15		0.055
TE-1212×8280.076
TE-1616×11300.127
  • TE-4・6・8・10・12:全13色
  • TE-16:CY・CR・CGを除く全10色

  • BK（Black）:黒
  • LB（Light Blue）:青
  • W（White）:白
  • C（Transparent）:透明
  • Y（Yellow）:黄
  • LG（Light Green）:ライトグリーン
  • R（Red）:赤
  • CBL（Trans Blue）:透明ブルー
  • G（Green）:緑
  • OR（Orange）:オレンジ
  • CY（Trans Yelow）:透明黄
  • CR（Trans Red）:透明赤
  • CG（Trans Green）:透明緑

商品特長詳細

特長

  • エアー、工業用水問わず配管可能。
  • 柔軟性に優れ、非常に小さい曲げ半径。
  • 工場内エアー配管に最適。
  • 機械的強度、特に対磨耗性に優れ、設備配管、ロボット配管に最適。
  • 外径精度は型式表参照。
  • 1m間隔でカットマークを印字し、切断作業や、在庫管理に最適。
タッチチューブ TE耐水性ポリウレタンチューブ:関連画像



特長図



型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    TE-4X2.5CG-20
    TE-4X2.5CG-100
    TE-4X2.5CR-20
    TE-4X2.5CR-100
    TE-4X2.5CY-20
    TE-4X2.5CY-100
    TE-4X2.5LG-20
    TE-4X2.5LG-100
    TE-4X2.5OR-20
    TE-4X2.5OR-100
    TE-6-20C
    TE-6-100R
    TE-6CG-20
    TE-6CG-100
    TE-6CR-20
    TE-6CR-100
    TE-6CY-20
    TE-6CY-100
    TE-6LG-20
    TE-6LG-100
    TE-6OR-20
    TE-6OR-100
    TE-8-100R
    TE-8BK-20
    TE-8CG-20
    TE-8CG-100
    TE-8CR-20
    TE-8CY-20
    TE-8CY-100
    TE-8LG-20
    TE-8LG-100
    TE-8OR-20
    TE-8OR-100
    TE-10BK-100
    TE-10CG-20
    TE-10CG-100
    TE-10CR-20
    TE-10CR-100
    TE-10CY-20
    TE-10CY-100
    TE-10LG-20
    TE-10LG-100
    TE-10OR-20
    TE-10OR-100
    TE-12CG-20
    TE-12CG-100
    TE-12CR-20
    TE-12CR-100
    TE-12CY-20
    TE-12CY-100
    TE-12LG-20
    TE-12LG-100
    TE-12OR-20
    TE-12OR-100
    TE-16BK-20
    TE-16C-20
    TE-16C-100
    TE-16CBL-20
    TE-16CBL-100
    TE-16G-20

    芯数

    (本)

    最小曲げ半径

    (mm)

    色

    外径

    (φ)

    内径

    (φ)

    カットサービス対応

    外径【区分】

    内径【区分】

    長さ(型番末尾数字)

    (m)

    		RoHS2（10物質）?最小発注数量
    1
    5
    [透明(有色含む)] 透明緑
    4
    2.5
    あり
    ～4
    ～3
    20
    -
    1個
    1
    5
    [透明(有色含む)] 透明緑
    4
    2.5
    あり
    ～4
    ～3
    100
    -
    1個
    1
    5
    [透明(有色含む)] 透明赤
    4
    2.5
    あり
    ～4
    ～3
    20
    -
    1個
    1
    5
    [透明(有色含む)] 透明赤
    4
    2.5
    あり
    ～4
    ～3
    100
    -
    1個
    1
    5
    [透明(有色含む)] 透明黄
    4
    2.5
    あり
    ～4
    ～3
    20
    -
    1個
    1
    5
    [透明(有色含む)] 透明黄
    4
    2.5
    あり
    ～4
    ～3
    100
    -
    1個
    1
    5
    [緑] ライトグリーン
    4
    2.5
    あり
    ～4
    ～3
    20
    -
    1個
    1
    5
    [緑] ライトグリーン
    4
    2.5
    あり
    ～4
    ～3
    100
    -
    1個
    1
    5
    オレンジ
    4
    2.5
    あり
    ～4
    ～3
    20
    -
    1個
    1
    5
    オレンジ
    4
    2.5
    あり
    ～4
    ～3
    100
    -
    1個
    1
    12
    [透明(有色含む)] 透明
    6
    4
    なし
    ～6
    ～4
    20
    -
    1個
    1
    12
    赤
    6
    4
    なし
    ～6
    ～4
    100
    -
    1個
    1
    12
    [透明(有色含む)] 透明緑
    6
    4
    あり
    ～6
    ～4
    20
    -
    1個
    1
    12
    [透明(有色含む)] 透明緑
    6
    4
    あり
    ～6
    ～4
    100
    -
    1個
    1
    12
    [透明(有色含む)] 透明赤
    6
    4
    あり
    ～6
    ～4
    20
    -
    1個
    1
    12
    [透明(有色含む)] 透明赤
    6
    4
    あり
    ～6
    ～4
    100
    -
    1個
    1
    12
    [透明(有色含む)] 透明黄
    6
    4
    あり
    ～6
    ～4
    20
    -
    1個
    1
    12
    [透明(有色含む)] 透明黄
    6
    4
    あり
    ～6
    ～4
    100
    -
    1個
    1
    12
    [緑] ライトグリーン
    6
    4
    あり
    ～6
    ～4
    20
    -
    1個
    1
    12
    [緑] ライトグリーン
    6
    4
    あり
    ～6
    ～4
    100
    -
    1個
    1
    12
    オレンジ
    6
    4
    あり
    ～6
    ～4
    20
    -
    1個
    1
    12
    オレンジ
    6
    4
    あり
    ～6
    ～4
    100
    -
    1個
    1
    15
    赤
    8
    5
    なし
    ～8
    ～5
    100
    -
    1個
    1
    15
    黒
    8
    5
    あり
    ～8
    ～5
    20
    対応
    1個
    1
    15
    [透明(有色含む)] 透明緑
    8
    5
    あり
    ～8
    ～5
    20
    -
    1個
    1
    15
    [透明(有色含む)] 透明緑
    8
    5
    あり
    ～8
    ～5
    100
    -
    1個
    1
    15
    [透明(有色含む)] 透明赤
    8
    5
    あり
    ～8
    ～5
    20
    -
    1個
    1
    15
    [透明(有色含む)] 透明黄
    8
    5
    あり
    ～8
    ～5
    20
    -
    1個
    1
    15
    [透明(有色含む)] 透明黄
    8
    5
    あり
    ～8
    ～5
    100
    -
    1個
    1
    15
    [緑] ライトグリーン
    8
    5
    あり
    ～8
    ～5
    20
    -
    1個
    1
    15
    [緑] ライトグリーン
    8
    5
    あり
    ～8
    ～5
    100
    -
    1個
    1
    15
    オレンジ
    8
    5
    あり
    ～8
    ～5
    20
    -
    1個
    1
    15
    オレンジ
    8
    5
    あり
    ～8
    ～5
    100
    -
    1個
    1
    25
    黒
    10
    6.5
    あり
    ～10
    ～7
    100
    対応
    1個
    1
    25
    [透明(有色含む)] 透明緑
    10
    6.5
    あり
    ～10
    ～7
    20
    -
    1個
    1
    25
    [透明(有色含む)] 透明緑
    10
    6.5
    あり
    ～10
    ～7
    100
    -
    1個
    1
    25
    [透明(有色含む)] 透明赤
    10
    6.5
    あり
    ～10
    ～7
    20
    -
    1個
    1
    25
    [透明(有色含む)] 透明赤
    10
    6.5
    あり
    ～10
    ～7
    100
    -
    1個
    1
    25
    [透明(有色含む)] 透明黄
    10
    6.5
    あり
    ～10
    ～7
    20
    -
    1個
    1
    25
    [透明(有色含む)] 透明黄
    10
    6.5
    あり
    ～10
    ～7
    100
    -
    1個
    1
    25
    [緑] ライトグリーン
    10
    6.5
    あり
    ～10
    ～7
    20
    -
    1個
    1
    25
    [緑] ライトグリーン
    10
    6.5
    あり
    ～10
    ～7
    100
    -
    1個
    1
    25
    オレンジ
    10
    6.5
    あり
    ～10
    ～7
    20
    -
    1個
    1
    25
    オレンジ
    10
    6.5
    あり
    ～10
    ～7
    100
    -
    1個
    1
    28
    [透明(有色含む)] 透明緑
    12
    8
    あり
    ～15
    ～8
    20
    -
    1個
    1
    28
    [透明(有色含む)] 透明緑
    12
    8
    あり
    ～15
    ～8
    100
    -
    1個
    1
    28
    [透明(有色含む)] 透明赤
    12
    8
    あり
    ～15
    ～8
    20
    -
    1個
    1
    28
    [透明(有色含む)] 透明赤
    12
    8
    あり
    ～15
    ～8
    100
    -
    1個
    1
    28
    [透明(有色含む)] 透明黄
    12
    8
    あり
    ～15
    ～8
    20
    -
    1個
    1
    28
    [透明(有色含む)] 透明黄
    12
    8
    あり
    ～15
    ～8
    100
    -
    1個
    1
    28
    [緑] ライトグリーン
    12
    8
    あり
    ～15
    ～8
    20
    -
    1個
    1
    28
    [緑] ライトグリーン
    12
    8
    あり
    ～15
    ～8
    100
    -
    1個
    1
    28
    オレンジ
    12
    8
    あり
    ～15
    ～8
    20
    -
    1個
    1
    28
    オレンジ
    12
    8
    あり
    ～15
    ～8
    100
    -
    1個
    1
    30
    黒
    16
    11
    あり
    ～20
    ～15
    20
    -
    1個
    1
    30
    [透明(有色含む)] 透明
    16
    11
    あり
    ～20
    ～15
    20
    -
    1個
    1
    30
    [透明(有色含む)] 透明
    16
    11
    あり
    ～20
    ～15
    100
    -
    1個
    1
    30
    [透明(有色含む)] 透明ブルー
    16
    11
    あり
    ～20
    ～15
    20
    -
    1個
    1
    30
    [透明(有色含む)] 透明ブルー
    16
    11
    あり
    ～20
    ～15
    100
    -
    1個
    1
    30
    [緑] 緑
    16
    11
    あり
    ～20
    ～15
    20
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,207円
    ( 1,328円 )
    6日目
    5,786円
    ( 6,365円 )
    6日目
    1,062円
    ( 1,168円 )
    6日目
    5,786円
    ( 6,365円 )
    6日目
    1,157円
    ( 1,273円 )
    6日目
    5,786円
    ( 6,365円 )
    6日目
    1,272円
    ( 1,399円 )
    6日目
    6,074円
    ( 6,681円 )
    6日目
    1,207円
    ( 1,328円 )
    6日目
    6,074円
    ( 6,681円 )
    6日目
    1,903円
    ( 2,093円 )
    1日目
    10,243円
    ( 11,267円 )
    2日目
    1,964円
    ( 2,160円 )
    6日目
    9,111円
    ( 10,022円 )
    6日目
    1,964円
    ( 2,160円 )
    6日目
    8,311円
    ( 9,142円 )
    6日目
    1,964円
    ( 2,160円 )
    6日目
    9,111円
    ( 10,022円 )
    6日目
    1,964円
    ( 2,160円 )
    6日目
    9,440円
    ( 10,384円 )
    6日目
    1,964円
    ( 2,160円 )
    6日目
    9,111円
    ( 10,022円 )
    6日目
    18,095円
    ( 19,905円 )
    1日目
    3,195円
    ( 3,515円 )
    在庫品1日目当日出荷可能
    3,804円
    ( 4,184円 )
    6日目
    15,214円
    ( 16,735円 )
    6日目
    3,992円
    ( 4,391円 )
    在庫品1日目当日出荷可能
    3,804円
    ( 4,184円 )
    6日目
    15,214円
    ( 16,735円 )
    6日目
    3,992円
    ( 4,391円 )
    6日目
    15,850円
    ( 17,435円 )
    6日目
    3,992円
    ( 4,391円 )
    在庫品1日目当日出荷可能
    15,214円
    ( 16,735円 )
    6日目
    20,823円
    ( 22,905円 )
    在庫品1日目当日出荷可能
    5,384円
    ( 5,922円 )
    6日目
    21,539円
    ( 23,693円 )
    6日目
    5,384円
    ( 5,922円 )
    6日目
    22,440円
    ( 24,684円 )
    6日目
    5,384円
    ( 5,922円 )
    6日目
    18,951円
    ( 20,846円 )
    6日目
    4,548円
    ( 5,003円 )
    6日目
    21,539円
    ( 23,693円 )
    6日目
    5,652円
    ( 6,217円 )
    6日目
    19,744円
    ( 21,718円 )
    6日目
    7,570円
    ( 8,327円 )
    6日目
    27,811円
    ( 30,592円 )
    6日目
    7,835円
    ( 8,619円 )
    6日目
    27,811円
    ( 30,592円 )
    6日目
    7,835円
    ( 8,619円 )
    6日目
    27,811円
    ( 30,592円 )
    6日目
    7,570円
    ( 8,327円 )
    6日目
    27,811円
    ( 30,592円 )
    6日目
    7,835円
    ( 8,619円 )
    在庫品1日目当日出荷可能
    28,972円
    ( 31,869円 )
    6日目
    12,320円
    ( 13,552円 )
    在庫品1日目当日出荷可能
    13,978円
    ( 15,376円 )
    在庫品1日目当日出荷可能
    56,466円
    ( 62,113円 )
    6日目
    12,833円
    ( 14,116円 )
    6日目
    56,466円
    ( 62,113円 )
    6日目
    11,673円
    ( 12,840円 )
    6日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    耐水耐油性に優れ、機器配管に適したポリウレタンチューブ。
    【特長】
    ・エア漏れし難く、チューブ着脱もスムーズに行える
    ・エア、工業用水問わず配管可能
    ・柔軟性に優れ、非常に小さい曲げ半径、狭い箇所での配管に使用可能
    ・機械的強度、特に耐磨耗性に優れ、設備配管、ロボット配管に最適
    ・優れた外径精度
    ・1m間隔でカットマークを印字し、切断作業や、在庫管理に最適
    ・残数確認が簡単
    【用途】
    ・工業用水配管、エア配管全般（装置内配管、設備配管、エア工具等）に最適

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • 2021年7月にカット加工サービスを終了しました。代替商品はPUT/PUTLです。MISUMI-VONAの商品ページにて仕様をご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチチューブ TE耐水性ポリウレタンチューブのレビュー
    4.7平均満足度：4.745件のレビュー
    真空ポンプ用として
    5
    満足度：5.02020/06/04
    丈夫で形が崩れにくいチューブです。 表面がつるつるなので汚れてきても拭き取るのが容易です。
    1人が参考にしています。
    エア配管用として
    5
    満足度：5.02022/02/25
    設備に這っているチューブがたまに穴が開いてエア漏れするのでよく利用しています。柔軟性があるので扱いやすい。 常に交換用に...もっと読む
    0人が参考にしています。
    装置に取り付け
    4
    満足度：4.02021/05/11
    価格は安く、特に使用に問題は出ていない。コスパは良いと思います。
    0人が参考にしています。
    ドレイン抜き
    5
    満足度：5.02021/04/15
    コンプレッサーのドレイン水を抜くホースとして使用。水に強い。透明のものは、どんだけ流れてるか見えるので、おすすめ。
    0人が参考にしています。
    金型の水を通すため
    5
    満足度：5.02021/03/01
    水のホースとして、使用しています。 ２０ｍが安くて、 短く、切って使用しています。
    0人が参考にしています。
    45件全て見る

    よくあるご質問（FAQ）

    Q柔らかいチューブはどれですか？
    A
    狭い箇所での配管であれば、つぶれ難いチューブでTE又はTPチューブを、お勧めいたします。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タッチチューブ TE耐水性ポリウレタンチューブ
    耐水性ポリウレタンチューブ
    タッチチューブ TE-EP帯電防止ポリウレタンチューブ
    耐水性ポリウレタンスパイラルチューブ
    ポリウレタンチューブ
    ジュンロンU（ポリウレタンチューブ） ジュンロンUE（半導電性ポリウレタンチューブ）
    メーカー千代田通商ミスミ千代田通商ミスミトラスコ中山潤工社
    通常価格1,062円--1,783円 --717円 -42,681円
    通常出荷日在庫品1日目〜在庫品1日目〜6日目2日目在庫品1日目〜5日目
    種類ストレートストレートストレートスパイラルストレートストレート
    材質ウレタンウレタンウレタンウレタンウレタンウレタン
    材質 ウレタン耐水性ポリウレタンポリウレタン帯電防止ポリウレタンポリウレタンポリウレタンポリウレタン
    使用流体工業用水 / 圧縮空気水 / 空気圧縮空気水 / 空気水 / 空気空気
    真空対応可-不可---

    エア配管用チューブカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    エア配管用チューブに関連する通販・販売特集

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
