ロータリーダンパー ＴＤ２２
- 通常単価(税別)
- 3,630円
- 税込単価
- 3,993円
通常出荷日：在庫品1日目当日出荷可能
外径φ16.2〔mm〕で3.92N･mのトルクを許容。 ※本シリーズはCADデータ修正中です。修正完了...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
TD22A1-25Kの仕様・寸法情報
種類
ロータリー形蝶番
本体材質
亜鉛合金
取付方法
その他
付加機能
ダンパー
長さ【範囲選択】(mm)
80.1～100
長さ L(mm)
90
幅【範囲選択】(mm)
～25
幅 W(mm)
16.2
勝手違い
右用
使用環境
標準
開き角度 θ(deg)
110
最小必要トルク(N・m)
2.45
制動方向
CW（R）
本体表面処理
なし
商品情報

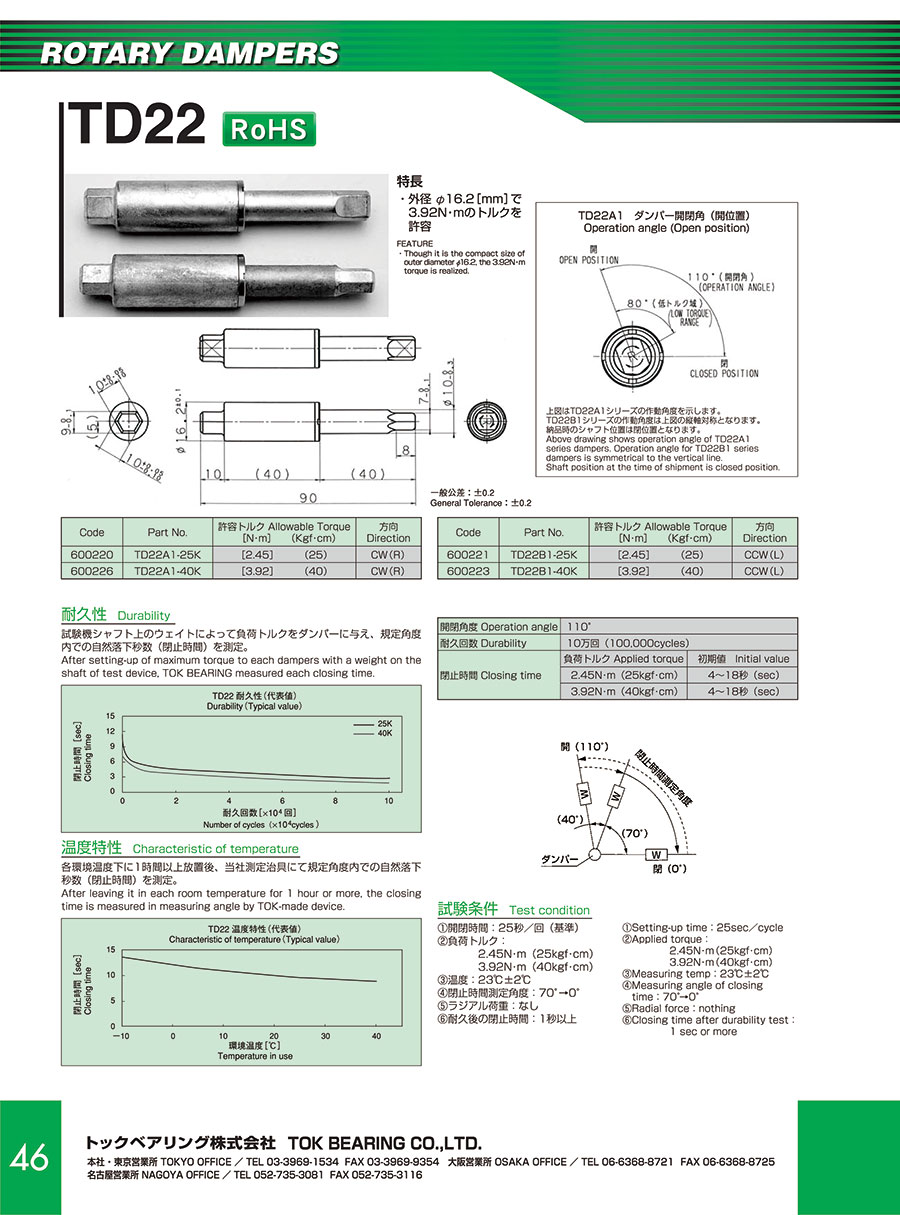

外形図
製品仕様
| 開閉角度 | 110° | |
|---|---|---|
| 耐久回数 | 10万回 | |
| 閉止時間 | 負荷トルク | 初期値 |
| 2.45N・m（25kgf・cm） | 4～18秒 | |
| 3.92N・m（40kgf・cm） | 4～18秒 | |
規格表
