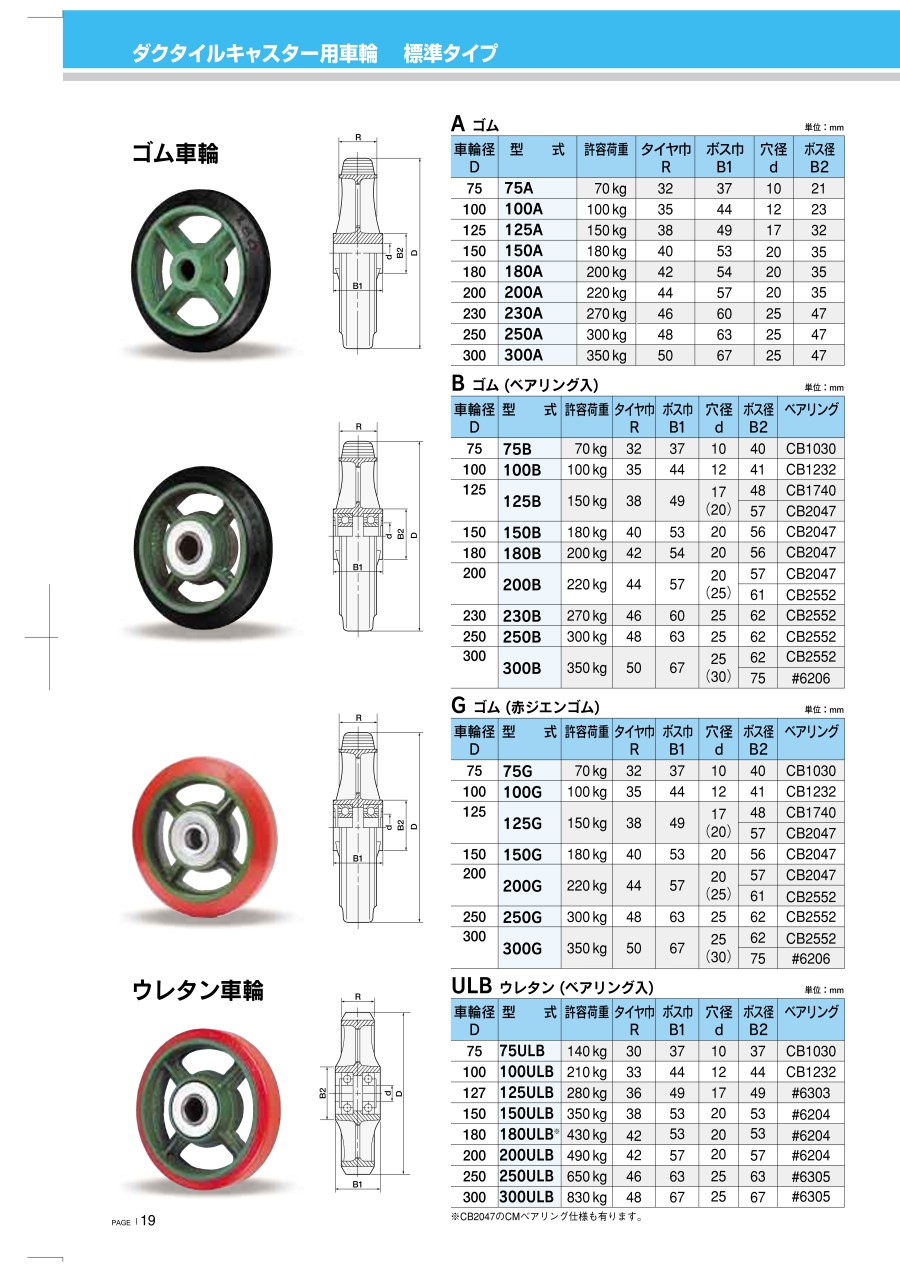

<h3 class="m-h3--wysiwyg">外形図と製品仕様</h3><h4 class="m-h4--wysiwyg">準タイプ ゴム車輪（ベアリング入） Aゴム</h4><p class="u-fs-M"></p><p align="right">単位 : mm</p><p></p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000522071/221000522071_001_20230801115854.jpg" alt="外形図"></div></div></div><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:13.6%;"><col style="width:13.6%;"><col style="width:16%;"><col style="width:16%;"><col style="width:13.6%;"><col style="width:13.6%;"><col style="width:13.6%;"></colgroup><thead><tr><th style="text-align: center;">車輪径<br>D<br></th><th style="text-align: center;">型式</th><th style="text-align: center;">許容荷重<br></th><th style="text-align: center;">タイヤ巾<br>R<br></th><th style="text-align: center;">ポス巾<br>B1<br></th><th style="text-align: center;">穴径<br>d<br></th><th style="text-align: center;">ボス径<br>B2<br></th></tr></thead><tbody><tr><td style="text-align: center;">75</td><td style="text-align: center;">75A</td><td style="text-align: center;">70kg</td><td style="text-align: center;">32</td><td style="text-align: center;">37</td><td style="text-align: center;">10</td><td style="text-align: center;">21</td></tr><tr><td style="text-align: center;">100</td><td style="text-align: center;">100A</td><td style="text-align: center;">100kg</td><td style="text-align: center;">35</td><td style="text-align: center;">44</td><td style="text-align: center;">12</td><td style="text-align: center;">23</td></tr><tr><td style="text-align: center;">125</td><td style="text-align: center;">125A</td><td style="text-align: center;">150kg</td><td style="text-align: center;">38</td><td style="text-align: center;">49</td><td style="text-align: center;">17</td><td style="text-align: center;">32</td></tr><tr><td style="text-align: center;">150</td><td style="text-align: center;">150A</td><td style="text-align: center;">180kg</td><td style="text-align: center;">40</td><td style="text-align: center;">53</td><td style="text-align: center;">20</td><td style="text-align: center;">35</td></tr><tr><td style="text-align: center;">180</td><td style="text-align: center;">180A</td><td style="text-align: center;">200kg</td><td style="text-align: center;">42</td><td style="text-align: center;">54</td><td style="text-align: center;">20</td><td style="text-align: center;">35</td></tr><tr><td style="text-align: center;">200</td><td style="text-align: center;">200A</td><td style="text-align: center;">220kg</td><td style="text-align: center;">44</td><td style="text-align: center;">57</td><td style="text-align: center;">20</td><td style="text-align: center;">35</td></tr><tr><td style="text-align: center;">230</td><td style="text-align: center;">230A</td><td style="text-align: center;">270kg</td><td style="text-align: center;">46</td><td style="text-align: center;">60</td><td style="text-align: center;">25</td><td style="text-align: center;">47</td></tr><tr><td style="text-align: center;">250</td><td style="text-align: center;">250A</td><td style="text-align: center;">300kg</td><td style="text-align: center;">48</td><td style="text-align: center;">63</td><td style="text-align: center;">25</td><td style="text-align: center;">47</td></tr><tr><td style="text-align: center;">300</td><td style="text-align: center;">300A</td><td style="text-align: center;">350kg</td><td style="text-align: center;">50</td><td style="text-align: center;">67</td><td style="text-align: center;">25</td><td style="text-align: center;">47</td></tr></tbody></table></div></div></div><h4 class="m-h4--wysiwyg">準タイプ ゴム車輪（ベアリング入） Bゴム</h4><p class="u-fs-M"></p><p align="right">単位 : mm</p><p></p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000522071/221000522071_002_20230801115854.jpg" alt="外形図"></div></div></div><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"></colgroup><thead><tr><th rowspan="2" style="text-align: center;">車輪径<br>D</th><th rowspan="2" style="text-align: center;">型式</th><th rowspan="2" style="text-align: center;">許容荷重</th><th rowspan="2" style="text-align: center;">タイヤ巾<br>R</th><th rowspan="2" style="text-align: center;">ポス巾<br>B1</th><th rowspan="2" style="text-align: center;">穴径<br>d</th><th rowspan="2" style="text-align: center;">ボス径<br>B2</th><th rowspan="2" style="text-align: center;">べアリソグ</th></tr></thead><tbody><tr></tr><tr><td style="text-align: center;">75</td><td style="text-align: center;">75B</td><td style="text-align: center;">70kg</td><td style="text-align: center;">32</td><td style="text-align: center;">37</td><td style="text-align: center;">10</td><td style="text-align: center;">40</td><td style="text-align: center;">CB1030</td></tr><tr><td style="text-align: center;">100</td><td style="text-align: center;">100B</td><td style="text-align: center;">100kg</td><td style="text-align: center;">35</td><td style="text-align: center;">44</td><td style="text-align: center;">12</td><td style="text-align: center;">41</td><td style="text-align: center;">CB1232</td></tr><tr><td rowspan="2" style="text-align: center;">125</td><td rowspan="2" style="text-align: center;">125B</td><td rowspan="2" style="text-align: center;">150kg</td><td rowspan="2" style="text-align: center;">38</td><td rowspan="2" style="text-align: center;">49</td><td rowspan="2" style="text-align: center;">17<br>(20)</td><td style="text-align: center;">48</td><td style="text-align: center;">CB1740</td></tr><tr><td style="text-align: center;">57</td><td style="text-align: center;">CB2047</td></tr><tr><td style="text-align: center;">150</td><td style="text-align: center;">150B</td><td style="text-align: center;">180kg</td><td style="text-align: center;">40</td><td style="text-align: center;">53</td><td style="text-align: center;">20</td><td style="text-align: center;">56</td><td style="text-align: center;">CB2047</td></tr><tr><td style="text-align: center;">180</td><td style="text-align: center;">180B</td><td style="text-align: center;">200kg</td><td style="text-align: center;">42</td><td style="text-align: center;">54</td><td style="text-align: center;">20</td><td style="text-align: center;">56</td><td style="text-align: center;">CB2047</td></tr><tr><td rowspan="2" style="text-align: center;">200</td><td rowspan="2" style="text-align: center;">200B</td><td rowspan="2" style="text-align: center;">220kg</td><td rowspan="2" style="text-align: center;">44</td><td rowspan="2" style="text-align: center;">57</td><td rowspan="2" style="text-align: center;">20<br>(25)</td><td style="text-align: center;">57</td><td style="text-align: center;">CB2047</td></tr><tr><td style="text-align: center;">61</td><td style="text-align: center;">CB2552</td></tr><tr><td style="text-align: center;">230</td><td style="text-align: center;">230B</td><td style="text-align: center;">270kg</td><td style="text-align: center;">46</td><td style="text-align: center;">60</td><td style="text-align: center;">25</td><td style="text-align: center;">62</td><td style="text-align: center;">CB2552</td></tr><tr><td style="text-align: center;">250</td><td style="text-align: center;">250B</td><td style="text-align: center;">300kg</td><td style="text-align: center;">48</td><td style="text-align: center;">63</td><td style="text-align: center;">25</td><td style="text-align: center;">62</td><td style="text-align: center;">CB2552</td></tr><tr><td rowspan="2" style="text-align: center;">300</td><td rowspan="2" style="text-align: center;">300B</td><td rowspan="2" style="text-align: center;">350kg</td><td rowspan="2" style="text-align: center;">50</td><td rowspan="2" style="text-align: center;">67</td><td rowspan="2" style="text-align: center;">25<br>(30)</td><td style="text-align: center;">62</td><td style="text-align: center;">CB2552</td></tr><tr><td style="text-align: center;">75</td><td style="text-align: center;">#6206</td></tr></tbody></table></div></div></div>
