TOK

樹脂付きベアリング DO（外輪Rタイプ）

カタログ

通常単価(税別): 125円～509円

税込単価: 138円～560円

通常出荷日：在庫品1日目当日出荷可能

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

TOK

樹脂付きベアリング DR-S（ステンレス仕様）

通常価格(税別)： 538円 (税込価格：592円)

通常出荷日：在庫品1日目

よく一緒に見られています

TOK

樹脂付きベアリング DR-H（標準タイプ）

通常価格(税別)： 69円 (税込価格：76円)

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

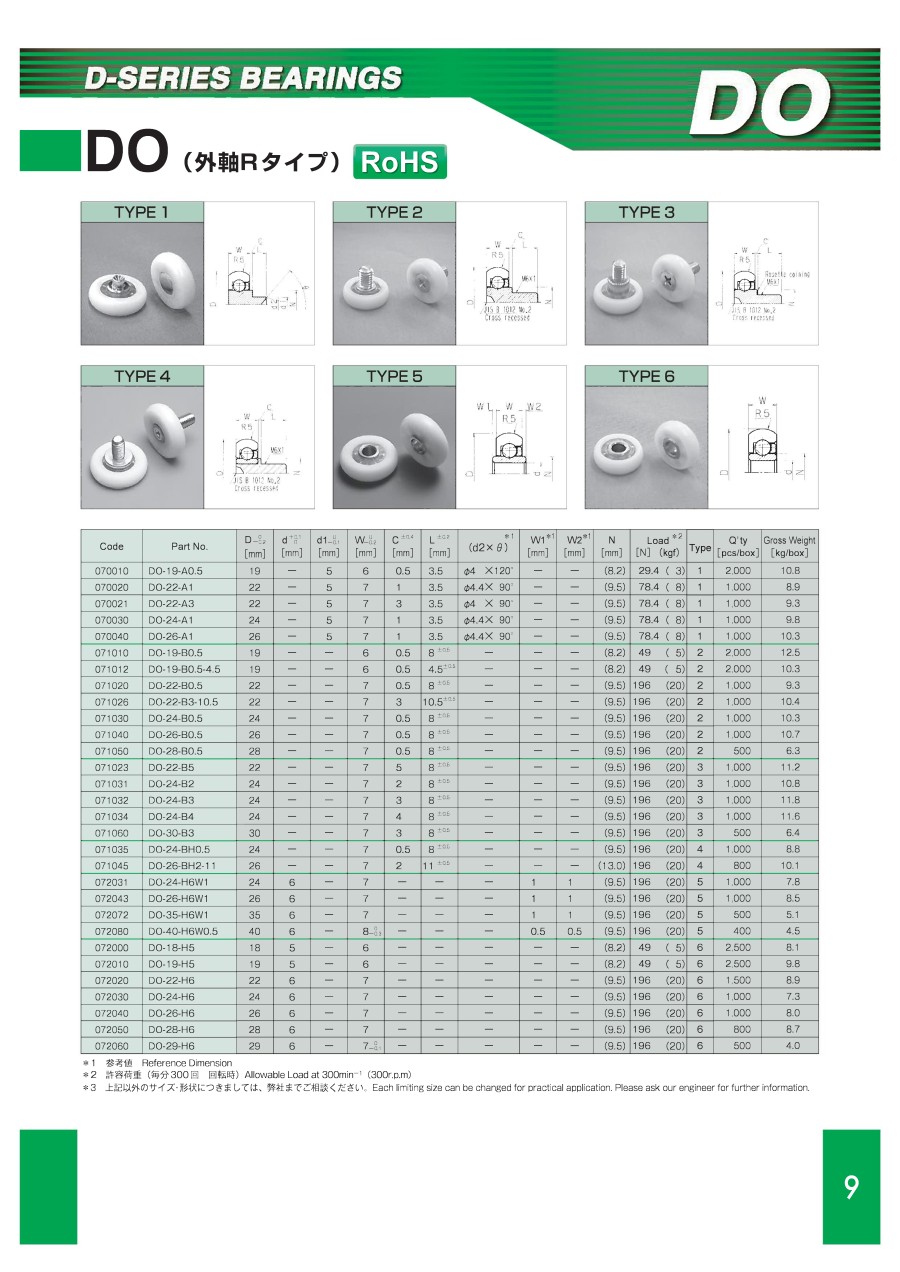

カタログ

商品情報

保持器材料変更の案内

材料メーカー設備補修のため、一時的に材料を変更致します。

　現行材料：ノバテックPP、グレード：EA9

　代替材料：プライムポリプロ、グレード：B111G

尚、代替材料は現行材料が安定入手できるまでの暫定使用です。

製品につきましてはメーカー在庫なくなり次第、順次切替となります。

【対象型式】

DO-22-A1	DO-22-B0.5	DO-22-B0.5-JH	DO-22-B3-10.5	DO-22-B5	DO-22-H6
DO-24-A1	DO-24-B0.5	DO-24-B2	DO-24-B3	DO-24-B4	DO-24-BH0.5
DO-24-H6	DO-24-H6W1
DO-26-A1	DO-26-B0.5	DO-26-BH2-11	DO-26-H6	DO-26-H6W1
DO-28-B0.5	DO-28-H6
DO-29-H6
DO-30-B3
DO-35-H6W1

型番リスト

表示件数

型番

取付種類

外径 D

(φ)

幅 W

(mm)

ネジの呼び M

(mm)

内径 d

(φ)

シャフト径 d1

(φ)

許容荷重範囲

(N)

許容荷重

(N)

ネジ部　座高さ C

(mm)

シャフト長さ L （各タイプ図面参照）

(mm)

ネジ長さ L （各タイプ図面参照）

(mm)

内輪ボス高さ W1

(mm)

内輪ボス高さ W2

(mm)

RoHS2（10物質）?

最小発注数量

[穴] 内輪穴(ボスなし)	18	6	-	5	-	20.1～50.0	49	-	-	-	-	-	対応	1個
[シャフト] カシメ軸	19	6	-	-	5	20.1～50.0	29.4	0.5	3.5	-	-	-	対応	1個
[ネジ] ネジ軸	19	6	6	-	-	20.1～50.0	49	0.5	-	8	-	-	対応	1個
[ネジ] ネジ軸	19	6	6	-	-	20.1～50.0	49	0.5	-	4.5	-	-	対応	1個
[穴] 内輪穴(ボスなし)	19	6	-	5	-	20.1～50.0	49	-	-	-	-	-	対応	1個
[シャフト] カシメ軸	22	7	-	-	5	50.1～100.0	78.4	3.0	3.5	-	-	-	対応	1個
[ネジ] ネジ軸	22	7	6	-	-	100.1～200.0	196	0.5	-	8	-	-	対応	1個
[ネジ] ネジ軸	22	7	6	-	-	100.1～200.0	196	3.0	-	10.5	-	-	対応	1個
[ネジ] ネジ軸	22	7	6	-	-	100.1～200.0	196	5.0	-	8	-	-	対応	1個
[穴] 内輪穴(ボスなし)	22	7	-	6	-	100.1～200.0	196	-	-	-	-	-	対応	1個
[シャフト] カシメ軸	24	7	-	-	5	50.1～100.0	78.4	1	3.5	-	-	-	対応	1個
[ネジ] ネジ軸	24	7	6	-	-	100.1～200.0	196	0.5	-	8	-	-	対応	1個
[ネジ] ネジ軸	24	7	6	-	-	100.1～200.0	196	2	-	8	-	-	対応	1個
[ネジ] ネジ軸	24	7	6	-	-	100.1～200.0	196	3.0	-	8	-	-	対応	1個
[ネジ] ネジ軸	24	7	6	-	-	100.1～200.0	196	4.0	-	8	-	-	対応	1個
[ネジ] ネジ軸	24	7	6	-	-	100.1～200.0	196	0.5	-	8	-	-	対応	1個
[穴] 内輪穴(ボスなし)	24	7	-	6	-	100.1～200.0	196	-	-	-	-	-	対応	1個
[穴] 内輪穴(ボスあり)	24	7	-	6	-	100.1～200.0	196	-	-	-	1.0	1.0	対応	1個
[シャフト] カシメ軸	26	7	-	-	5	50.1～100.0	78.4	1	3.5	-	-	-	対応	1個
[ネジ] ネジ軸	26	7	6	-	-	100.1～200.0	196	0.5	-	8	-	-	対応	1個
[ネジ] ネジ軸	26	7	6	-	-	100.1～200.0	196	2	-	11.0	-	-	対応	1個
[穴] 内輪穴(ボスなし)	26	7	-	6	-	100.1～200.0	196	-	-	-	-	-	対応	1個
[穴] 内輪穴(ボスあり)	26	7	-	6	-	100.1～200.0	196	-	-	-	1.0	1.0	対応	1個
[ネジ] ネジ軸	28	7	6	-	-	100.1～200.0	196	0.5	-	8	-	-	対応	1個
[穴] 内輪穴(ボスなし)	29	7	-	6	-	100.1～200.0	196	-	-	-	-	-	対応	1個
[ネジ] ネジ軸	30	7	6	-	-	100.1～200.0	196	3.0	-	8	-	-	対応	1個
[穴] 内輪穴(ボスあり)	35	7	-	6	-	100.1～200.0	196	-	-	-	1.0	1.0	対応	1個
[穴] 内輪穴(ボスあり)	40	8	-	6	-	100.1～200.0	196	-	-	-	0.5	0.5	対応	1個

通常単価(税別) (税込単価)	通常出荷日

260円 ( 286円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
202円 ( 222円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
148円 ( 163円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
127円 ( 140円 )	在庫品1日目当日出荷可能
148円 ( 163円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	在庫品1日目当日出荷可能
188円 ( 207円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
125円 ( 138円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
359円 ( 395円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
188円 ( 207円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂付きベアリング DO（外輪Rタイプ）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

基板の搬送

満足度：5.02023/06/21

基板を搬送する際、コンベアとコンベアの間が離れているため、この樹脂付きベアリングを間に取り付けました。樹脂を球面タイプ...もっと読む

0人が参考にしています。

物置扉部の部品交換

満足度：5.02021/10/18

部品に書かれた番号での型番検索で容易に部品が特定でき短納期で届きとても助かりました。同一品を入手できましたので部品交...もっと読む

0人が参考にしています。

開発製品に使用しました

満足度：5.02019/12/20

自社で設計し製作している開発製品に使用しています。選んだ理由は、過去にも同様な商品を使っていたので、使い慣れていることも...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂付きベアリング DO（外輪Rタイプ）	樹脂付きベアリング DH（外輪凹溝タイプ）	樹脂付きベアリング DF（外輪フランジタイプ）	樹脂付きベアリング DU（外輪U溝タイプ）	樹脂付きベアリング DV（外輪V溝タイプ）	樹脂付きベアリング DR-H（標準タイプ）
メーカー	TOK	TOK	TOK	TOK	TOK	TOK
通常価格	125円-	260円 -	220円 -	91円 -	139円 -	69円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目
ベアリング材質	炭素鋼	炭素鋼	炭素鋼	炭素鋼	炭素鋼	炭素鋼
外輪タイプ・種類	球面	H型	片側フランジ	U溝付	V溝付	フラット
外輪材質	アセタール樹脂	アセタール樹脂	アセタール樹脂	アセタール樹脂	アセタール樹脂	アセタール樹脂
使用環境	標準	標準	標準	標準	標準	標準
許容回転数(rpm)	300	300	300	300	300	300
