特長
- 底面ゴム付
ねじの呼び M
~mm- 8
- 10
- 12
- 14
- 16
- 20
ネジ材質
- ステンレス
- ステンレス
- スチール
- スチール
受皿
- ステンレス
- SUS304鋼板
- スチール
- SS圧延鋼板
耐荷重(kN)
~mm- 2.94
- 3.92
ラバー部材質
- ABS樹脂
- プラスティック
- ポリ塩化ビニール
ねじの長さ L1(mm)
~mm- 50
- 60
- 65
- 75
- 100
- 120
- 125
- 130
- 150
- 180
- 200
幅 A(mm)
~mm- 39
- 62
- 80
本体高さ I(mm)
~mm- 13.5
- 18
- 22
表面処理
- 三価クロメート
- その他
- パシベート
ネジ表面処理
- 三価クロメート
- その他
- パシベート
調整用六角穴「なめたらあかん」
~mm- 無
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 8日以内
アジャスタ 標準受皿 プラスチック付 D-AII/D-BII/D-F-C/NCシリーズ
- 通常単価(税別)
- 479円～4,371円
- 税込単価
- 527円～4,808円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
台座部にプラスチックを焼き付け成型し、床面を傷つけないアジャスターです。【特長】・特殊プラスチックを受...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が62型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

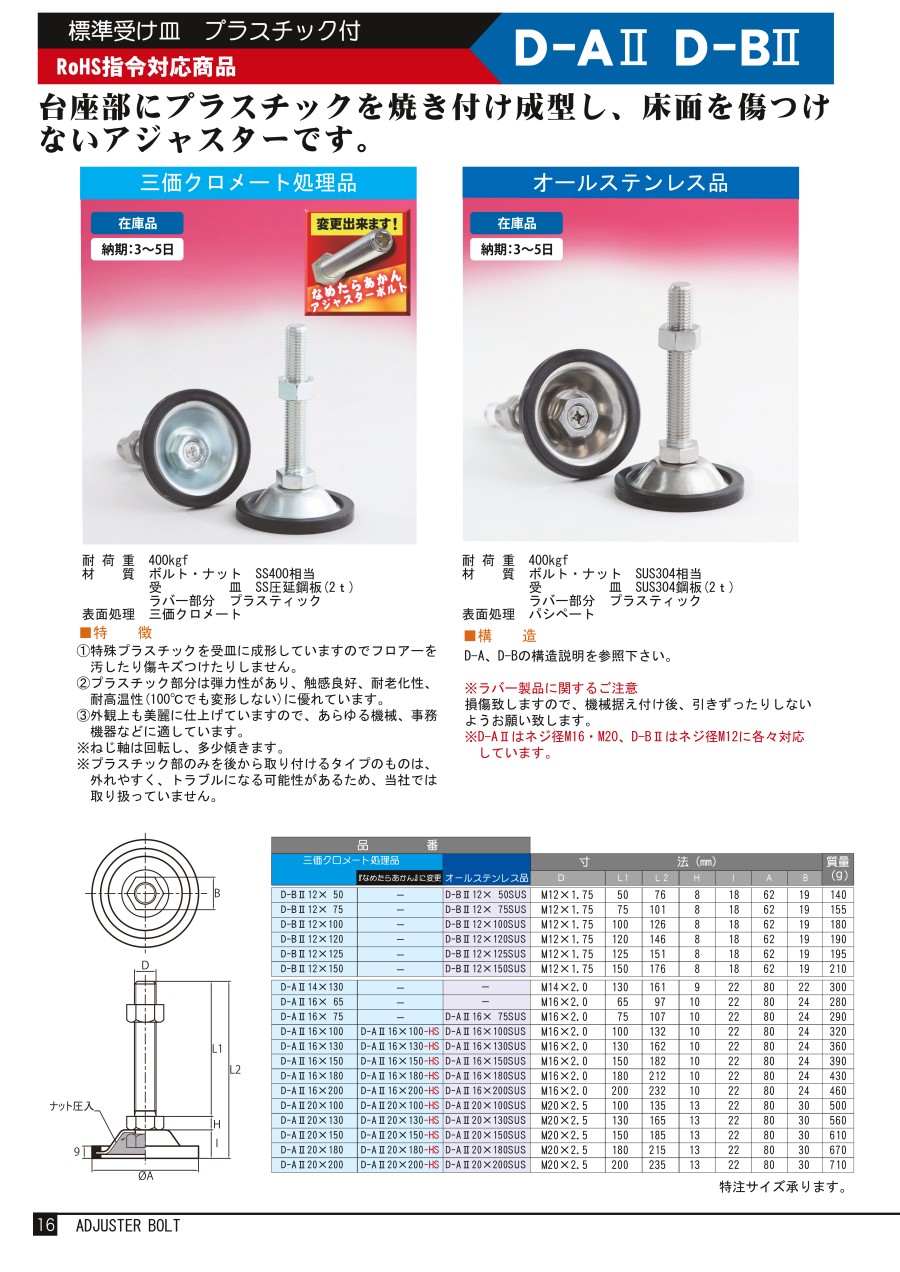

外形図
.jpg)
M8・M10仕様
.jpg)
M12・M14・M16・M20仕様
製品仕様
| - | 三価クロメート処理 | オールステンレス |
|---|---|---|
| 耐荷重 | （M8、M10）300kgf （M12、M14、M16、M20）400kgf | （M8、M10）300kgf （M12、M16、M20）400kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS圧延鋼板（2t） ラバー部分：ブラスティック（M12、M14、M16、M20） ラバー部分：ポリ塩化ビニール（M8、M10） | ボルト・ナット：SUS304相当 受皿：SUS304鋼板（2t） ラバー部分：ブラスティック（M12、M16、M20） ラバー部分：ポリ塩化ビニール（M8、M10） |
| 表面処理 | 三価クロメート | パシペート |
規格表
| 型番 | 寸法（mm） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | A | B | |
| D-B2 12X75 | - | M12×1.75 | 75 | 101 | 8 | 18 | 62 | 19 | 155 |
| D-B2 12X100 | D-B2 12X100SUS | M12×1.75 | 100 | 126 | 8 | 18 | 62 | 19 | 180 |
| D-B2 12X120 | D-B2 12X120SUS | M12×1.75 | 120 | 146 | 8 | 18 | 62 | 19 | 190 |
| D-B2 12X150 | D-B2 12X150SUS | M12×1.75 | 150 | 176 | 8 | 18 | 62 | 19 | 210 |
| - | - | M14×2.0 | 130 | 161 | 9 | 22 | 80 | 22 | 300 |
| - | - | M16×2.0 | 65 | 97 | 10 | 22 | 80 | 24 | 280 |
| D-A2 16X75 | - | M16×2.0 | 75 | 107 | 10 | 22 | 80 | 24 | 290 |
| D-A2 16X100 | D-A2 16X100SUS | M16×2.0 | 100 | 132 | 10 | 22 | 80 | 24 | 320 |
| D-A2 16X130 | D-A2 16X130SUS | M16×2.0 | 130 | 162 | 10 | 22 | 80 | 24 | 360 |
| D-A2 16X150 | - | M16×2.0 | 150 | 182 | 10 | 22 | 80 | 24 | 390 |
| - | D-A2 16X180SUS | M16×2.0 | 180 | 212 | 10 | 22 | 80 | 24 | 430 |
| D-A2 16X200 | - | M16×2.0 | 200 | 232 | 10 | 22 | 80 | 24 | 460 |
| D-F-C8X100 | - | M8×1.25 | 100 | 119.0 | 5.5 | 13.5 | 39 | 13 | 80 |
| D-F-C10X50 | D-F-C10X50SUS | M10×1.5 | 50 | 70.5 | 7.0 | 13.5 | 39 | 17 | 80 |
| D-F-C10X100 | - | M10×1.5 | 100 | 120.5 | 7.0 | 13.5 | 39 | 17 | 110 |
| NC-8-50 | - | M8×1.25 | 50 | 69 | 5.5 | 13.5 | 39 | 13 | 60 |
| - | NC-8-60S | M8×1.25 | 60 | 79 | 5.5 | 13.5 | 39 | 13 | 60 |
| NC-8-100 | NC-8-100S | M8×1.25 | 100 | 119 | 5.5 | 13.5 | 39 | 13 | 80 |
| NC-10-50 | NC-10-50S | M10×1.5 | 50 | 70.5 | 7 | 13.5 | 39 | 17 | 80 |
| NC-10-100 | NC-10-100S | M10×1.5 | 100 | 120.5 | 7 | 13.5 | 39 | 17 | 110 |
| NC-12-50 | NC-12-50S | M12×1.75 | 50 | 76 | 8 | 18 | 62 | 19 | 140 |
| NC-12-75 | NC-12-75S | M12×1.75 | 75 | 101 | 8 | 18 | 62 | 19 | 155 |
| NC-12-100 | NC-12-100S | M12×1.75 | 100 | 126 | 8 | 18 | 62 | 19 | 180 |
| NC-12-120 | NC-12-120S | M12×1.75 | 120 | 146 | 8 | 18 | 62 | 19 | 190 |
| NC-12-125 | NC-12-125S | M12×1.75 | 125 | 151 | 8 | 18 | 62 | 19 | 195 |
| NC-12-150 | NC-12-150S | M12×1.75 | 150 | 176 | 8 | 18 | 62 | 19 | 210 |
| NC-14-130 | - | M14×2.0 | 130 | 161 | 9 | 22 | 80 | 22 | 300 |
| NC-16-65 | - | M16×2.0 | 65 | 97 | 10 | 22 | 80 | 24 | 280 |
| NC-16-75 | NC-16-75S | M16×2.0 | 75 | 107 | 10 | 22 | 80 | 24 | 290 |
| NC-16-100 | NC-16-100S | M16×2.0 | 100 | 132 | 10 | 22 | 80 | 24 | 320 |
| NC-16-130 | NC-16-130S | M16×2.0 | 130 | 162 | 10 | 22 | 80 | 24 | 360 |
| NC-16-150 | NC-16-150S | M16×2.0 | 150 | 182 | 10 | 22 | 80 | 24 | 390 |
| NC-16-180 | NC-16-180S | M16×2.0 | 180 | 212 | 10 | 22 | 80 | 24 | 430 |
| NC-16-200 | NC-16-200S | M16×2.0 | 200 | 232 | 10 | 22 | 80 | 24 | 460 |
| NC-20-100 | NC-20-100S | M20×2.5 | 100 | 135 | 13 | 22 | 80 | 30 | 500 |
| NC-20-130 | NC-20-130S | M20×2.5 | 130 | 165 | 13 | 22 | 80 | 30 | 560 |
| NC-20-150 | NC-20-150S | M20×2.5 | 150 | 185 | 13 | 22 | 80 | 30 | 610 |
| NC-20-180 | NC-20-180S | M20×2.5 | 180 | 215 | 13 | 22 | 80 | 30 | 670 |
| NC-20-200 | NC-20-200S | M20×2.5 | 200 | 235 | 13 | 22 | 80 | 30 | 710 |
注意・禁止事項
ラバー製品に関するご注意
損傷致しますので、機械据え付け後、引きずったりしないようお願い致します。
※D-A2はネジ径M16、D-B2はネジ径M12に各々対応しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
771円 ( 848円 ) | 在庫品1日目当日出荷可能 |
904円 ( 994円 ) | 在庫品1日目当日出荷可能 |
932円 ( 1,025円 ) | 在庫品1日目当日出荷可能 |
1,676円 ( 1,844円 ) | 在庫品1日目当日出荷可能 |
1,265円 ( 1,392円 ) | 在庫品1日目当日出荷可能 |
2,398円 ( 2,638円 ) | 在庫品1日目当日出荷可能 |
996円 ( 1,096円 ) | 在庫品1日目当日出荷可能 |
611円 ( 672円 ) | 在庫品1日目当日出荷可能 |
666円 ( 733円 ) | 在庫品1日目当日出荷可能 |
1,005円 ( 1,106円 ) | 在庫品1日目当日出荷可能 |
679円 ( 747円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
1,088円 ( 1,197円 ) | 在庫品1日目当日出荷可能 |
1,207円 ( 1,328円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 在庫品1日目当日出荷可能 |
1,324円 ( 1,456円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 4日目 |
992円 ( 1,091円 ) | 8日目 |
497円 ( 547円 ) | 4日目 |
1,122円 ( 1,234円 ) | 8日目 |
497円 ( 547円 ) | 8日目 |
1,122円 ( 1,234円 ) | 8日目 |
496円 ( 546円 ) | 4日目 |
1,176円 ( 1,294円 ) | 4日目 |
604円 ( 664円 ) | 4日目 |
1,474円 ( 1,621円 ) | 4日目 |
604円 ( 664円 ) | 4日目 |
1,474円 ( 1,621円 ) | 8日目 |
576円 ( 634円 ) | 4日目 |
1,587円 ( 1,746円 ) | 4日目 |
617円 ( 679円 ) | 4日目 |
1,506円 ( 1,657円 ) | 4日目 |
759円 ( 835円 ) | 8日目 |
1,603円 ( 1,763円 ) | 4日目 |
759円 ( 835円 ) | 4日目 |
1,726円 ( 1,899円 ) | 4日目 |
852円 ( 937円 ) | 8日目 |
827円 ( 910円 ) | 8日目 |
827円 ( 910円 ) | 4日目 |
2,296円 ( 2,526円 ) | 8日目 |
827円 ( 910円 ) | 4日目 |
2,296円 ( 2,526円 ) | 4日目 |
852円 ( 937円 ) | 4日目 |
2,332円 ( 2,565円 ) | 4日目 |
883円 ( 971円 ) | 4日目 |
2,676円 ( 2,944円 ) | 4日目 |
958円 ( 1,054円 ) | 4日目 |
3,035円 ( 3,339円 ) | 4日目 |
946円 ( 1,041円 ) | 4日目 |
3,368円 ( 3,705円 ) | 4日目 |
1,002円 ( 1,102円 ) | 4日目 |
3,363円 ( 3,699円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
3,433円 ( 3,776円 ) | 4日目 |
1,144円 ( 1,258円 ) | 4日目 |
3,729円 ( 4,102円 ) | 4日目 |
1,209円 ( 1,330円 ) | 4日目 |
4,010円 ( 4,411円 ) | 4日目 |
詳細情報
基本情報
台座部にプラスチックを焼き付け成型し、床面を傷つけないアジャスターです。
【特長】
・特殊プラスチックを受皿に成形していますのでフロアーを汚したり傷キズつけたりしません
・プラスチック部分は弾力性があり、触感良好、耐老化性、耐高温性（100℃でも変形しない）に優れています
・外観上も美麗に仕上げていますので、あらゆる機械、事務機器などに適しています
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
アジャスタ 標準受皿 プラスチック付 D-AII/D-BII/D-F-C/NCシリーズのレビュー
ベルトコンベアの脚に使用しています
3
3.02019/11/26
お客様または設計者から図面にてご指定がありましたので、この商品を購入しました。ベルトコンベアの脚に使用しています。しっか...もっと読む
0人が参考にしています。
架台の脚調整に
2
2.02019/07/24
以前から大和螺子の商品を使っていました。安かったので購入しました。ねじが安い分だけ精度が悪くて雑な作りでした。軽いものを...もっと読む
ミスミからのコメント
この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーへもフィードバックさせて頂きます。今後ともご愛顧の程よろしくお願い致します。
0人が参考にしています。
