アジャスタ 軽防振用 底部ラバー付 D/RCR/REP/RSIシリーズ
- 通常単価(税別)
- 492円～5,464円
- 税込単価
- 541円～6,010円
通常出荷日：在庫品1日目～20日目一部当日出荷可能
台座底部がラバーになっているタイプで一番多くご利用いただいているアジャスターです。【特長】・ゴムの部分...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- ゴム硬度が80°ですので、低弾性ゴムに比べて反発力が高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用ください。
未確定：候補が141型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

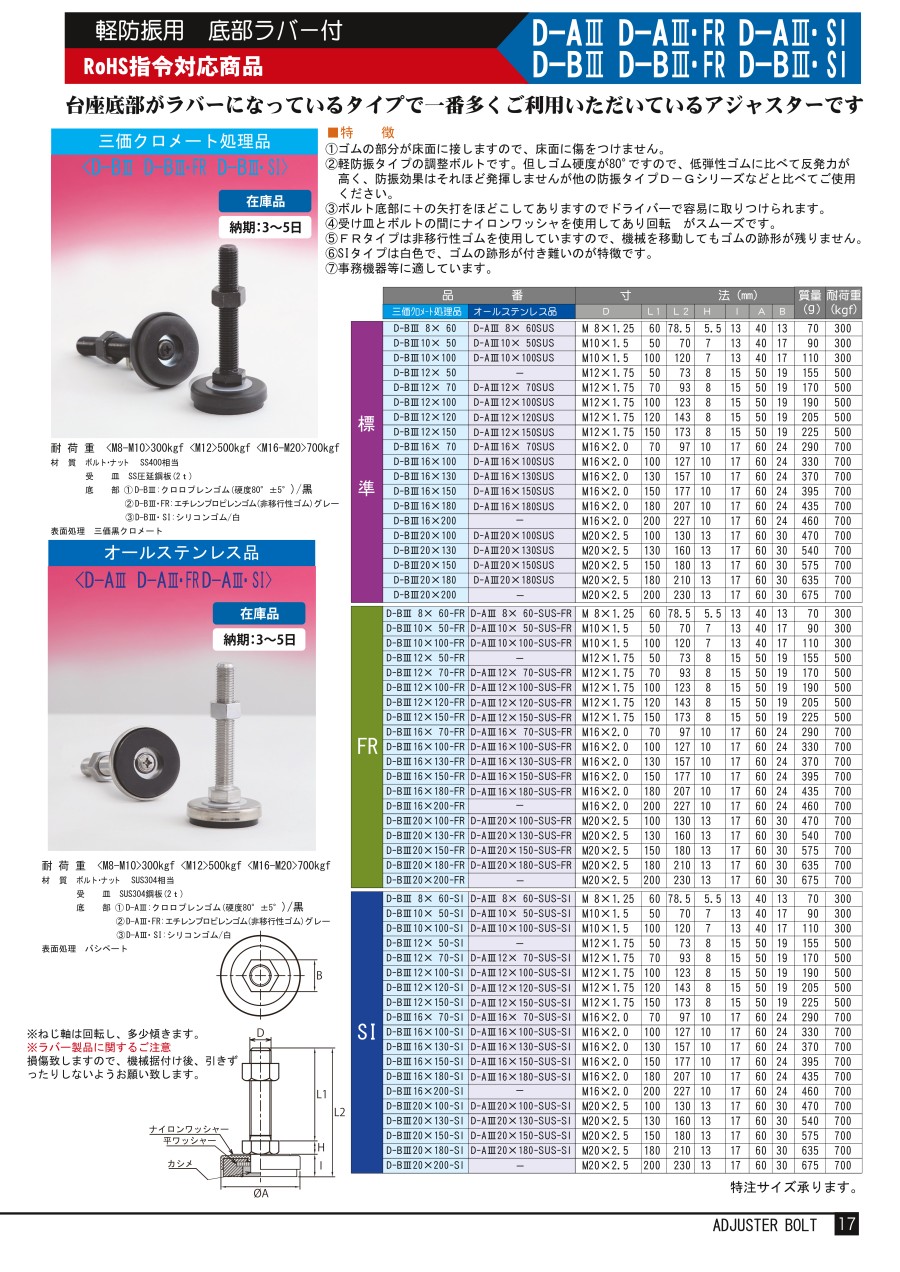

外形図
製品仕様
| - | 三価クロメート処理 | オールステンレス |
|---|---|---|
| 耐荷重 | <M8-M10>300kgf <M12>500kgf <M16-M20>700kgf | <M8-M10>300kgf <M12>500kgf <M16-M20>700kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS圧延鋼板（2t） 底部：（1）RCR（D-B3）：クロロプレンゴム（硬度80°±5°）/黒 （2）REP（D-B3FR）：エチレンプロピレンゴム（非移行性ゴム）（硬度80°±5°）/グレー （3）RSI（D-B3Sl）：シリコンゴム（硬度80°±5°）/白 | ボルト・ナット：SUS304相当 受皿：SUS304鋼板（2t） 底部：（1）RCR（D-A3）：クロロプレンゴム（硬度80°±5°）/黒 （2）REP（D-A3FR）：エチレンプロピレンゴム（非移行性ゴム）（硬度80°±5°）/グレー （3）RSI（D-A3Sl）：シリコンゴム（硬度80°±5°）/白 |
| 表面処理 | 三価黒クロメート | パシペート |
規格表
| - | 型番 | 寸法（mm） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| - | 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | A | B | |
| 標準 | D-B3 8X60 | D-A3 8X60SUS | M8×1.25 | 60 | 78.5 | 5.5 | 13 | 40 | 13 | 70 |
| D-B3 10X50 | D-A3 10X50SUS | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 | |
| D-B3 10X100 | D-A3 10X100SUS | M10×1.5 | 100 | 120 | 7 | 13 | 40 | 17 | 110 | |
| D-B3 12X70 | D-A3 12X70SUS | M12×1.75 | 70 | 93 | 8 | 15 | 50 | 19 | 170 | |
| D-B3 12X100 | D-A3 12X100SUS | M12×1.75 | 100 | 123 | 8 | 15 | 50 | 19 | 190 | |
| D-B3 12X120 | - | M12×1.75 | 120 | 143 | 8 | 15 | 50 | 19 | 205 | |
| D-B3 12X150 | D-A3 12X150SUS | M12×1.75 | 150 | 173 | 8 | 15 | 50 | 19 | 225 | |
| D-B3 16X70 | D-A3 16X70SUS | M16×2.0 | 70 | 97 | 10 | 17 | 60 | 24 | 290 | |
| D-B3 16X100 | D-A3 16X100SUS | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 330 | |
| - | D-A3 16X130SUS | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 370 | |
| D-B3 16X150 | - | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 395 | |
| D-B3 16X180 | - | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| D-B3 16X200 | - | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 460 | |
| - | D-A3 20X100SUS | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 470 | |
| D-B3 20X130 | - | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 540 | |
| - | D-A3 20X150SUS | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 575 | |
| D-B3 20X180 | D-A3 20X180SUS | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 635 | |
| D-B3 20X200 | - | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 675 | |
| RCR-8-60 | RCR-8-60S | M8×1.25 | 60 | 78.5 | 5.5 | 13 | 40 | 13 | 70 | |
| RCR-10-50 | RCR-10-50S | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 | |
| RCR-10-100 | RCR-10-100S | M10×1.5 | 100 | 120 | 7 | 13 | 40 | 17 | 110 | |
| RCR-12-50 | - | M12×1.75 | 50 | 73 | 8 | 15 | 50 | 19 | 155 | |
| RCR-12-70 | RCR-12-70S | M12×1.75 | 70 | 93 | 8 | 15 | 50 | 19 | 170 | |
| RCR-12-100 | RCR-12-100S | M12×1.75 | 100 | 123 | 8 | 15 | 50 | 19 | 190 | |
| RCR-12-120 | RCR-12-120S | M12×1.75 | 120 | 143 | 8 | 15 | 50 | 19 | 205 | |
| RCR-12-150 | RCR-12-150S | M12×1.75 | 150 | 173 | 8 | 15 | 50 | 19 | 225 | |
| RCR-16-70 | RCR-16-70S | M16×2.0 | 70 | 97 | 10 | 17 | 60 | 24 | 290 | |
| RCR-16-100 | RCR-16-100S | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 330 | |
| RCR-16-130 | RCR-16-130S | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 370 | |
| RCR-16-150 | RCR-16-150S | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 395 | |
| RCR-16-180 | RCR-16-180S | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| RCR-16-200 | - | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 460 | |
| RCR-20-100 | RCR-20-100S | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 470 | |
| RCR-20-130 | RCR-20-130S | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 540 | |
| RCR-20-150 | RCR-20-150S | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 575 | |
| RCR-20-180 | RCR-20-180S | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 635 | |
| RCR-20-200 | - | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 675 | |
| FR | D-B3 10X50-FR | D-A3 10X50-SUS-FR | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 |
| D-B3 12X70-FR | D-A3 12X70-SUS-FR | M12×1.75 | 70 | 93 | 8 | 15 | 50 | 19 | 170 | |
| D-B3 12X150-FR | D-A3 12X150-SUS-FR | M12×1.75 | 150 | 173 | 8 | 15 | 50 | 19 | 225 | |
| D-B3 16X70-FR | - | M16×2.0 | 70 | 97 | 10 | 17 | 60 | 24 | 290 | |
| - | D-A3 16X100-SUS-FR | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 330 | |
| - | D-A3 16X130-SUS-FR | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 370 | |
| - | D-A3 16X180-SUS-FR | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| D-B3 16X200-FR | - | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 460 | |
| D-B3 20X100-FR | - | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 470 | |
| D-B3 20X180-FR | - | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 635 | |
| REP-8-60 | REP-8-60S | M8×1.25 | 60 | 78.5 | 5.5 | 13 | 40 | 13 | 70 | |
| REP-10-50 | REP-10-50S | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 | |
| REP-10-100 | REP-10-100S | M10×1.5 | 100 | 120 | 7 | 13 | 40 | 17 | 110 | |
| REP-12-50 | - | M12×1.75 | 50 | 73 | 8 | 15 | 50 | 19 | 155 | |
| REP-12-70 | REP-12-70S | M12×1.75 | 70 | 93 | 8 | 15 | 50 | 19 | 170 | |
| REP-12-100 | REP-12-100S | M12×1.75 | 100 | 123 | 8 | 15 | 50 | 19 | 190 | |
| REP-12-120 | REP-12-120S | M12×1.75 | 120 | 143 | 8 | 15 | 50 | 19 | 205 | |
| REP-12-150 | - | M12×1.75 | 150 | 173 | 8 | 15 | 50 | 19 | 225 | |
| REP-16-70 | REP-16-70S | M16×2.0 | 70 | 97 | 10 | 17 | 60 | 24 | 290 | |
| REP-16-100 | REP-16-100S | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 330 | |
| REP-16-130 | REP-16-130S | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 370 | |
| REP-16-150 | REP-16-150S | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 395 | |
| REP-16-180 | REP-16-180S | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| REP-16-200 | - | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 460 | |
| REP-20-100 | REP-20-100S | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 470 | |
| REP-20-130 | REP-20-130S | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 540 | |
| REP-20-150 | REP-20-150S | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 575 | |
| REP-20-180 | REP-20-180S | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 635 | |
| REP-20-200 | - | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 675 | |
| SI | D-B3 10X50-SI | - | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 |
| D-B3 12X100-SI | - | M12×1.75 | 100 | 123 | 8 | 15 | 50 | 19 | 190 | |
| - | D-A3 16X150-SUS-SI | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 395 | |
| - | D-A3 16X180-SUS-SI | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| D-B3 20X130-SI | - | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 540 | |
| D-B3 20X200-SI | - | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 675 | |
| RSI-8-60 | RSI-8-60S | M8×1.25 | 60 | 78.5 | 5.5 | 13 | 40 | 13 | 70 | |
| RSI-10-50 | RSI-10-50S | M10×1.5 | 50 | 70 | 7 | 13 | 40 | 17 | 90 | |
| RSI-10-100 | RSI-10-100S | M10×1.5 | 100 | 120 | 7 | 13 | 40 | 17 | 110 | |
| RSI-12-50 | - | M12×1.75 | 50 | 73 | 8 | 15 | 50 | 19 | 155 | |
| RSI-12-70 | RSI-12-70S | M12×1.75 | 70 | 93 | 8 | 15 | 50 | 19 | 170 | |
| RSI-12-100 | RSI-12-100S | M12×1.75 | 100 | 123 | 8 | 15 | 50 | 19 | 190 | |
| RSI-12-120 | RSI-12-120S | M12×1.75 | 120 | 143 | 8 | 15 | 50 | 19 | 205 | |
| RSI-12-150 | RSI-12-150S | M12×1.75 | 150 | 173 | 8 | 15 | 50 | 19 | 225 | |
| RSI-16-70 | RSI-16-70S | M16×2.0 | 70 | 97 | 10 | 17 | 60 | 24 | 290 | |
| RSI-16-100 | RSI-16-100S | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 330 | |
| RSI-16-130 | RSI-16-130S | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 370 | |
| RSI-16-150 | RSI-16-150S | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 395 | |
| RSI-16-180 | RSI-16-180S | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 435 | |
| RSI-16-200 | - | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 460 | |
| RSI-20-100 | RSI-20-100S | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 470 | |
| RSI-20-130 | RSI-20-130S | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 540 | |
| RSI-20-150 | RSI-20-150S | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 575 | |
| RSI-20-180 | RSI-20-180S | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 635 | |
| RSI-20-200 | - | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 675 | |
注意・禁止事項
※ねじ軸は回転し、多少傾きます。
ラバー製品に関するご注意
損傷致しますので、機械据付け後、引きずったりしないようお願い致します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
1,738円 ( 1,912円 ) | 在庫品1日目当日出荷可能 |
1,691円 ( 1,860円 ) | 在庫品1日目当日出荷可能 |
2,402円 ( 2,642円 ) | 在庫品1日目当日出荷可能 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
2,285円 ( 2,514円 ) | 在庫品1日目当日出荷可能 |
2,285円 ( 2,514円 ) | 在庫品1日目当日出荷可能 |
2,303円 ( 2,533円 ) | 在庫品1日目当日出荷可能 |
3,232円 ( 3,555円 ) | 在庫品1日目当日出荷可能 |
3,361円 ( 3,697円 ) | 在庫品1日目当日出荷可能 |
3,232円 ( 3,555円 ) | 在庫品1日目当日出荷可能 |
3,488円 ( 3,837円 ) | 在庫品1日目当日出荷可能 |
3,884円 ( 4,272円 ) | 在庫品1日目当日出荷可能 |
4,255円 ( 4,681円 ) | 在庫品1日目当日出荷可能 |
4,084円 ( 4,492円 ) | 在庫品1日目当日出荷可能 |
5,168円 ( 5,685円 ) | 在庫品1日目当日出荷可能 |
5,464円 ( 6,010円 ) | 在庫品1日目当日出荷可能 |
852円 ( 937円 ) | 在庫品1日目当日出荷可能 |
1,137円 ( 1,251円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,312円 ( 1,443円 ) | 在庫品1日目当日出荷可能 |
1,411円 ( 1,552円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
1,808円 ( 1,989円 ) | 在庫品1日目当日出荷可能 |
1,467円 ( 1,614円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,695円 ( 1,865円 ) | 在庫品1日目当日出荷可能 |
1,812円 ( 1,993円 ) | 在庫品1日目当日出荷可能 |
1,875円 ( 2,063円 ) | 在庫品1日目当日出荷可能 |
1,556円 ( 1,712円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
1,996円 ( 2,196円 ) | 在庫品1日目当日出荷可能 |
2,124円 ( 2,336円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
2,601円 ( 2,861円 ) | 在庫品1日目当日出荷可能 |
2,879円 ( 3,167円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 4日目 |
1,255円 ( 1,381円 ) | 4日目 |
543円 ( 597円 ) | 4日目 |
1,400円 ( 1,540円 ) | 4日目 |
682円 ( 750円 ) | 4日目 |
1,450円 ( 1,595円 ) | 4日目 |
815円 ( 897円 ) | 4日目 |
714円 ( 785円 ) | 4日目 |
1,940円 ( 2,134円 ) | 4日目 |
854円 ( 939円 ) | 4日目 |
1,940円 ( 2,134円 ) | 4日目 |
877円 ( 965円 ) | 4日目 |
1,965円 ( 2,162円 ) | 4日目 |
1,011円 ( 1,112円 ) | 4日目 |
2,044円 ( 2,248円 ) | 4日目 |
1,011円 ( 1,112円 ) | 4日目 |
2,901円 ( 3,191円 ) | 4日目 |
1,150円 ( 1,265円 ) | 4日目 |
2,901円 ( 3,191円 ) | 4日目 |
1,160円 ( 1,276円 ) | 4日目 |
2,970円 ( 3,267円 ) | 4日目 |
1,210円 ( 1,331円 ) | 4日目 |
5,252円 ( 5,777円 ) | 4日目 |
詳細情報
基本情報
台座底部がラバーになっているタイプで一番多くご利用いただいているアジャスターです。
【特長】
・ゴムの部分が床面に接しますので、床面を傷をつけません
・軽防振タイプの調整ボルトです
・ボルト底部に+の矢打をほどこしてありますのでドライバーで容易に取りつけられます
・受け皿とボルトの間にナイロンワッシャを使用してあり回転がスムーズです
・FRタイプは非移行性ゴムを使用していますので、機械を移動してもゴムの跡形が残りません
・SIタイプは白色で、ゴムの跡形が残りません
・事務機器等に適しています
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- ゴム硬度が80°ですので、低弾性ゴムに比べて反発力が高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用ください。
商品担当おすすめ
アジャスタ 軽防振用 底部ラバー付 D/RCR/REP/RSIシリーズのレビュー
価格の割には良かった
5
5.02022/01/08
アジャスターは結構使用しますが、今回は高さ調整用として購入したので耐荷重は無視し安価なタイプにしましたが、結構安定してい...もっと読む
1人が参考にしています。
固定用の脚
2
2.02021/06/06
振動がある設備のレベル取りに使用
耐荷重もあり、底面もゴムなので通常の設備なら問題ないと思いますが、やはり軽振動用という...もっと読む
ミスミからのコメント
いつもミスミをご利用いただきありがとうございます。 ご認識いただいております通り、本商品は大きな振動を除振する商品ではございません。 設備の重量および振動の大きさや種類によって除振方法や除振スペックをご検討願います。 メカニカル部品技術窓口へお問い合わせいただければ、条件を伺ったうえで選定をサポートさせていただきます。
1人が参考にしています。
ベルトコンベアの脚に利用
3
3.02019/11/26
お客様または設計者から図面にてご指定がありましたので、この商品を購入しました。ベルトコンベアの脚に使用しています。しっか...もっと読む
1人が参考にしています。
E/U様に納める設備に対する付帯部品として使用
4
4.02019/11/13
当社製品導入の得意先様業態には半導体関連他、シビアな環境での利用を求められるケースが多いことから、防錆効果、特に異種金属...もっと読む
1人が参考にしています。
取付フランジがある製品に対して床置き用の足として
5
5.02019/10/30
全ネジが他製品に比べて長く、下面にコネクタ等があるため、干渉を防せげて良かった。
1人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
アジャスタカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
アジャスタパッド 標準タイプ
4.6通常価格(税別)：172円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
アジャスタパッド 重荷重タイプ
4.7通常価格(税別)：422円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
アジャスタパッド 固定タイプ
4.5通常価格(税別)：399円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
アジャスタパッド 滑り防止タイプ
4.4通常価格(税別)：265円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ラバーベースアジャスタ
4.5通常価格(税別)：371円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
【エコノミーシリーズ】 RoHS対応 アジャスタパッド 中荷重タイプ
5通常価格(税別)：230円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
アジャスタパッドユニット
4通常価格(税別)：1,158円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
防振パッド 重荷重タイプ
4.9通常価格(税別)：1,152円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
【エコノミーシリーズ】 RoHS対応 アジャスタパッド 標準タイプ
4.7通常価格(税別)：110円～
通常出荷日:当日出荷可能在庫品1日目
