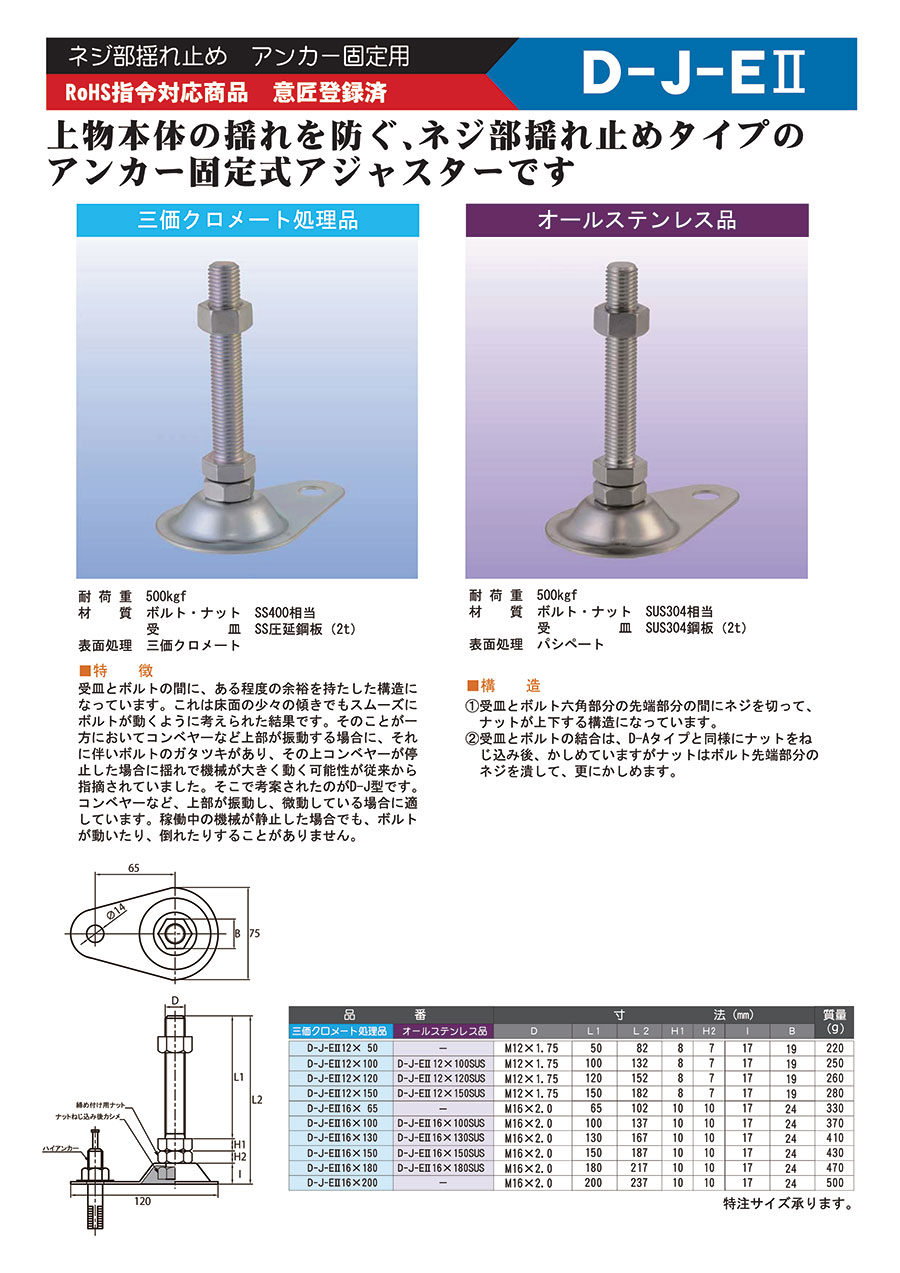

アジャスタ ネジ部揺れ止め アンカー固定用 D-J-EII/ATシリーズ
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 三価クロメート処理品 | オールステンレス品 |
|---|---|---|
| 耐荷重 | 500kgf | 500kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS圧延鋼板（2t） | ボルト・ナット：SUS304相当 受皿：SUS304鋼板（2t） |
| 表面処理 | 三価クロメート | パシペート |
構造
（1）受皿とボルト六角部分の先端部分の間にネジを切って、ナットが上下する構造になっています。
（2）受皿とボルトの結合は、D-Aタイプと同様にナットをねじ込み後、かしめていますがナットはボルト先端部分のネジを潰して、更にかしめます。
規格表
| 型番 | 寸法（mm） | 質量（g） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H1 | H2 | I | B | |
| D-J-E2 12X50 | - | M12×1.75 | 50 | 82 | 8 | 7 | 17 | 19 | 220 |
| D-J-E2 12X100 | D-J-E2 12X100SUS | M12×1.75 | 100 | 132 | 8 | 7 | 17 | 19 | 250 |
| D-J-E2 12X120 | D-J-E2 12X120SUS | M12×1.75 | 120 | 152 | 8 | 7 | 17 | 19 | 260 |
| D-J-E2 12X150 | - | M12×1.75 | 150 | 182 | 8 | 7 | 17 | 19 | 280 |
| D-J-E2 16X130 | - | M16×2.0 | 130 | 167 | 10 | 10 | 17 | 24 | 410 |
| AT-12-50 | - | M12×1.75 | 50 | 82 | 8 | 7 | 17 | 19 | 220 |
| AT-12-100 | AT-12-100S | M12×1.75 | 100 | 132 | 8 | 7 | 17 | 19 | 250 |
| AT-12-120 | AT-12-120S | M12×1.75 | 120 | 152 | 8 | 7 | 17 | 19 | 260 |
| AT-12-150 | AT-12-150S | M12×1.75 | 150 | 182 | 8 | 7 | 17 | 19 | 280 |
| AT-16-65 | - | M16×2.0 | 65 | 102 | 10 | 10 | 17 | 24 | 330 |
| AT-16-100 | AT-16-100S | M16×2.0 | 100 | 137 | 10 | 10 | 17 | 24 | 370 |
| AT-16-130 | AT-16-130S | M16×2.0 | 130 | 167 | 10 | 10 | 17 | 24 | 410 |
| AT-16-150 | AT-16-150S | M16×2.0 | 150 | 187 | 10 | 10 | 17 | 24 | 430 |
| AT-16-180 | AT-16-180S | M16×2.0 | 180 | 217 | 10 | 10 | 17 | 24 | 470 |
| AT-16-200 | - | M16×2.0 | 200 | 237 | 10 | 10 | 17 | 24 | 500 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
883円 ( 971円 ) | 10日目 |
883円 ( 971円 ) | 4日目 |
3,202円 ( 3,522円 ) | 10日目 |
907円 ( 998円 ) | 10日目 |
3,228円 ( 3,551円 ) | 10日目 |
962円 ( 1,058円 ) | 10日目 |
3,256円 ( 3,582円 ) | 10日目 |
1,036円 ( 1,140円 ) | 10日目 |
1,036円 ( 1,140円 ) | 10日目 |
3,976円 ( 4,374円 ) | 10日目 |
1,099円 ( 1,209円 ) | 4日目 |
6,436円 ( 7,080円 ) | 10日目 |
1,148円 ( 1,263円 ) | 4日目 |
4,391円 ( 4,830円 ) | 10日目 |
1,198円 ( 1,318円 ) | 10日目 |
4,818円 ( 5,300円 ) | 10日目 |
1,230円 ( 1,353円 ) | 10日目 |
963円 ( 1,059円 ) | 在庫品1日目当日出荷可能 |
3,755円 ( 4,131円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,283円 ( 1,411円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
上物本体の揺れを防ぐ、ネジ部揺れ止めタイプのアンカー固定式アジャスターです。
【特長】
・受皿とボルトの間に、ある程度の余裕を持たした構造になっています。これは床面の少々の傾きでもスムーズにボルトが動くように考えられた結果です
・コンベヤーなど、上部が振動し、微動している場合に適しています。稼働中の機械が静止した場合でも、ボルトが動いたり、倒れたりすることがありません
・アンカー打ち込みタイプ
・最下部のナットがフリーになることでネジ軸の首振りとガタツキをなくし、床の凹凸への対応と架台の横揺れを防止します
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- アンカーは付属していません。
