オイレス工業

#500 ガイドユニット BKタイプ

カタログ

通常単価(税別): 21,208円～59,666円

税込単価: 23,329円～65,633円

通常出荷日：3日目～16日目

摺動部にオイレスベアリングを使用した耐久性の高い往復動専用ガイドユニット。【特長】・強度を考えた高剛性...

よく一緒に見られています

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

オイレス工業

通常出荷日：3 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

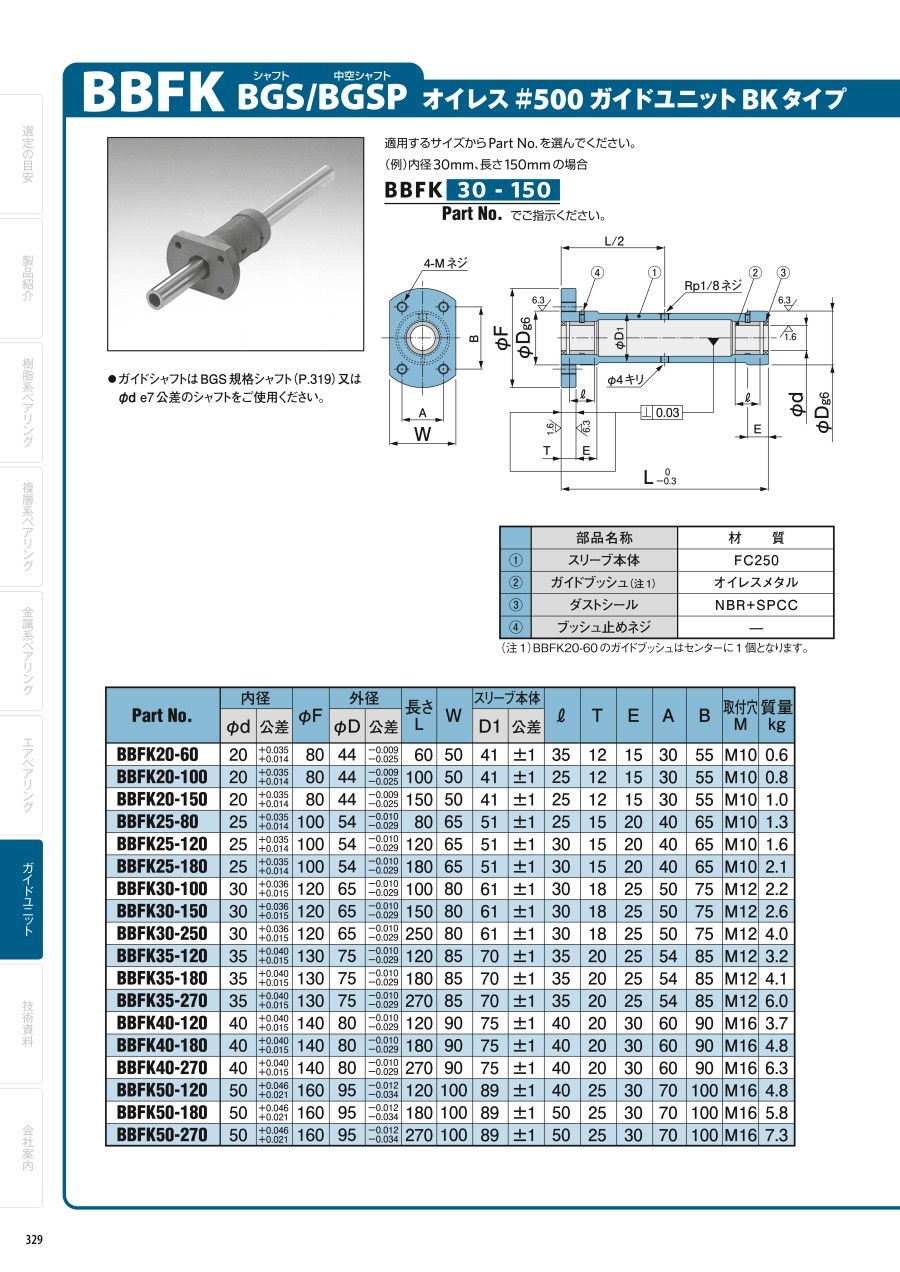

外形図

（単位：mm）

※ ガイドシャフトはBGS規格シャフト又はφd e7公差のシャフトをご使用ください。

製品仕様

-	部品名称	材質
（1）	スリーブ本体	FC250
（2）	ガイドブッシュ（※1）	オイレスメタル
（3）	ダストシール	NBR＋SPCC
（4）	ブッシュ止めネジ	-

※1 BFK20-60のガイドブッシュはセンターに1個となります。

規格表

（単位：mm）

型番	内径		φF	外径		長さ L	W	スリーブ本体		l	T	E	A	B	取付穴 M	質量 kg
型番	φd	公差	φF	φD	公差	長さ L	W	D1	公差	l	T	E	A	B	取付穴 M	質量 kg
BBFK20-60	20	+0.035 +0.014	80	44	-0.009 -0.025	60	50	41	±1	35	12	15	30	55	M10	0.6
BBFK20-100	20	+0.035 +0.014	80	44	-0.009 -0.025	100	50	41	±1	25	12	15	30	55	M10	0.8
BBFK20-150	20	+0.035 +0.014	80	44	-0.009 -0.025	150	50	41	±1	25	12	15	30	55	M10	1.0
BBFK25-80	25	+0.035 +0.014	100	54	-0.010 -0.029	80	65	51	±1	25	15	20	40	65	M10	1.3
BBFK25-120	25	+0.035 +0.014	100	54	-0.010 -0.029	120	65	51	±1	30	15	20	40	65	M10	1.6
BBFK25-180	25	+0.035 +0.014	100	54	-0.010 -0.029	180	65	51	±1	30	15	20	40	65	M10	2.1
BBFK30-100	30	+0.036 +0.015	120	65	-0.010 -0.029	100	80	61	±1	30	18	25	50	75	M12	2.2
BBFK30-150	30	+0.036 +0.015	120	65	-0.010 -0.029	150	80	61	±1	30	18	25	50	75	M12	2.6
BBFK30-250	30	+0.036 +0.015	120	65	-0.010 -0.029	250	80	61	±1	30	18	25	50	75	M12	4.0
BBFK35-120	35	+0.040 +0.015	130	75	-0.010 -0.029	120	85	70	±1	35	20	25	54	85	M12	3.2
BBFK35-180	35	+0.040 +0.015	130	75	-0.010 -0.029	180	85	70	±1	35	20	25	54	85	M12	4.1
BBFK35-270	35	+0.040 +0.015	130	75	-0.010 -0.029	270	85	70	±1	35	20	25	54	85	M12	6.0
BBFK40-120	40	+0.040 +0.015	140	80	-0.010 -0.029	120	90	75	±1	40	20	30	60	90	M16	3.7
BBFK40-180	40	+0.040 +0.015	140	80	-0.010 -0.029	180	90	75	±1	40	20	30	60	90	M16	4.8
BBFK40-270	40	+0.040 +0.015	140	80	-0.010 -0.029	270	90	75	±1	40	20	30	60	90	M16	6.3
BBFK50-120	50	+0.046 +0.021	160	95	-0.012 -0.034	120	100	89	±1	40	25	30	70	100	M16	4.8
BBFK50-180	50	+0.046 +0.021	160	95	-0.012 -0.034	180	100	89	±1	50	25	30	70	100	M16	5.8
BBFK50-270	50	+0.046 +0.021	160	95	-0.012 -0.034	270	100	89	±1	50	25	30	70	100	M16	7.3

選定サポート情報

型式表示方法

製品にオプション品を装着して使用される場合。

選定サポート情報

BKタイプ適用オプション部品

メタルスクレーパ（MS）

メタルスクレーパ（MS規格）はガイドシャフトに付着した溶接スパッタや、固着したグリース等の排除のために使用。
りん青銅のコイルスクレーパを使用しているためガイドシャフトを損傷させない。
SPBブッシュと併せて使用することも可能。

ストッパ（ST）

ストッパ（ST規格）は、シフターのスリーブ本体端面を当てて位置決めをする場合に使用する部品で、焼入されているため精度を損なわない。

（単位：mm）

BKタイプ適用オプション部品の寸法図

（単位：mm）

メタルスクレーパ（MS）※				ストッパ（ST）						適用ガイド
型番	φd	φD	L₁	型番	φd₁	φD₁	φD₂	T	M	適用ガイド
MS20	20	28	4.9	ST20	25	43.5	35	7	2-M4	BBFK20
MS25	25	33	4.9	ST25	30	53.5	42	9	2-M5	BBFK25
MS30	30	40	3.9	ST30	36	64.5	52	10	2-M6	BBFK30
MS35	35	45	4.9	ST35	41	74.5	59	12	2-M6	BBFK35
MS40	40	50	5.3	ST40	46	79.5	65	13	2-M8	BBFK40
MS50	50	62	5.3	ST50	56	94.5	78	15	2-M8	BBFK50

※ メタルスクレーパを単品で使用する場合は、圧入穴公差φD Js7、適用シャフト径公差φd e7～h7とします。
※ ダストシール（DS）については、カタログを参照下さい。

型番リスト

表示件数

型番

内径d

(φ)

長さL

(mm)

メタルスクレーパ

ストッパ

RoHS2（10物質）?

最小発注数量

20	60	無し	無し	非対応	1個
20	100	無し	無し	非対応	1個
20	150	無し	無し	非対応	1個
25	120	無し	無し	非対応	1個
25	180	無し	無し	非対応	1個
30	100	無し	無し	非対応	1個
30	150	無し	無し	非対応	1個
30	250	無し	無し	非対応	1個
35	120	無し	無し	非対応	1個
35	180	無し	無し	非対応	1個
35	270	無し	無し	非対応	1個
40	120	無し	無し	非対応	1個
40	180	無し	無し	非対応	1個
50	120	無し	無し	非対応	1個
50	180	無し	無し	非対応	1個
50	270	無し	無し	非対応	1個

通常単価(税別) (税込単価)	通常出荷日

21,227円 ( 23,350円 )	3日目
21,226円 ( 23,349円 )	8日目
21,208円 ( 23,329円 )	8日目
21,281円 ( 23,409円 )	8日目
24,421円 ( 26,863円 )	8日目
21,979円 ( 24,177円 )	8日目
32,280円 ( 35,508円 )	3日目
36,375円 ( 40,013円 )	3日目
25,017円 ( 27,519円 )	8日目
28,735円 ( 31,609円 )	8日目
34,350円 ( 37,785円 )	8日目
27,092円 ( 29,801円 )	8日目
33,949円 ( 37,344円 )	8日目
43,817円 ( 48,199円 )	16日目
51,436円 ( 56,580円 )	16日目
59,666円 ( 65,633円 )	16日目

詳細情報

基本情報

基本情報

摺動部にオイレスベアリングを使用した耐久性の高い往復動専用ガイドユニット。
【特長】
・強度を考えた高剛性ガイドユニット。
・内径・長さなど幅広い製品を用意。
・インローを位置決めとして使用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
#500SP1-SL1 ブッシュ（SPB）
高力黄銅系合金に固体潤滑剤SL101を埋め込んだ高荷重・低速用無給油軸受です。SPWワッシャと組合せて使用可能です。水・海水・薬液中での使用は不可となります。
オイレス工業
#300F フランジブッシュ（30F）
銅合金と比べて給油回数を大幅に減らすことが可能な成長鋳鉄含油軸受です。油膜の保持性が良く、耐摩耗性と耐焼付性に優れています。
オイレス工業
#500SP1 SL1 オイレスブッシュ球面軸受（SPS）
高荷重に対応した自動調芯型ユニット軸受です。無給油で使用でき、極めて長寿命です。
