テクメットB ブッシュ(TCB)

テクメットB ブッシュ(TCB)
通常単価:
145円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

無給油で使用できるオイレス テクメットB ブッシュ(TCB)。
【特長】
・オイレステクメットBは、全て内径加工しろ付き(直径0.2mm)の受注生産品。
・寸法安定性・機械的強度・熱伝導性に優れ、薄肉・軽量で、コンパクト化が可能。

PDF

寸法図



(単位:mm)

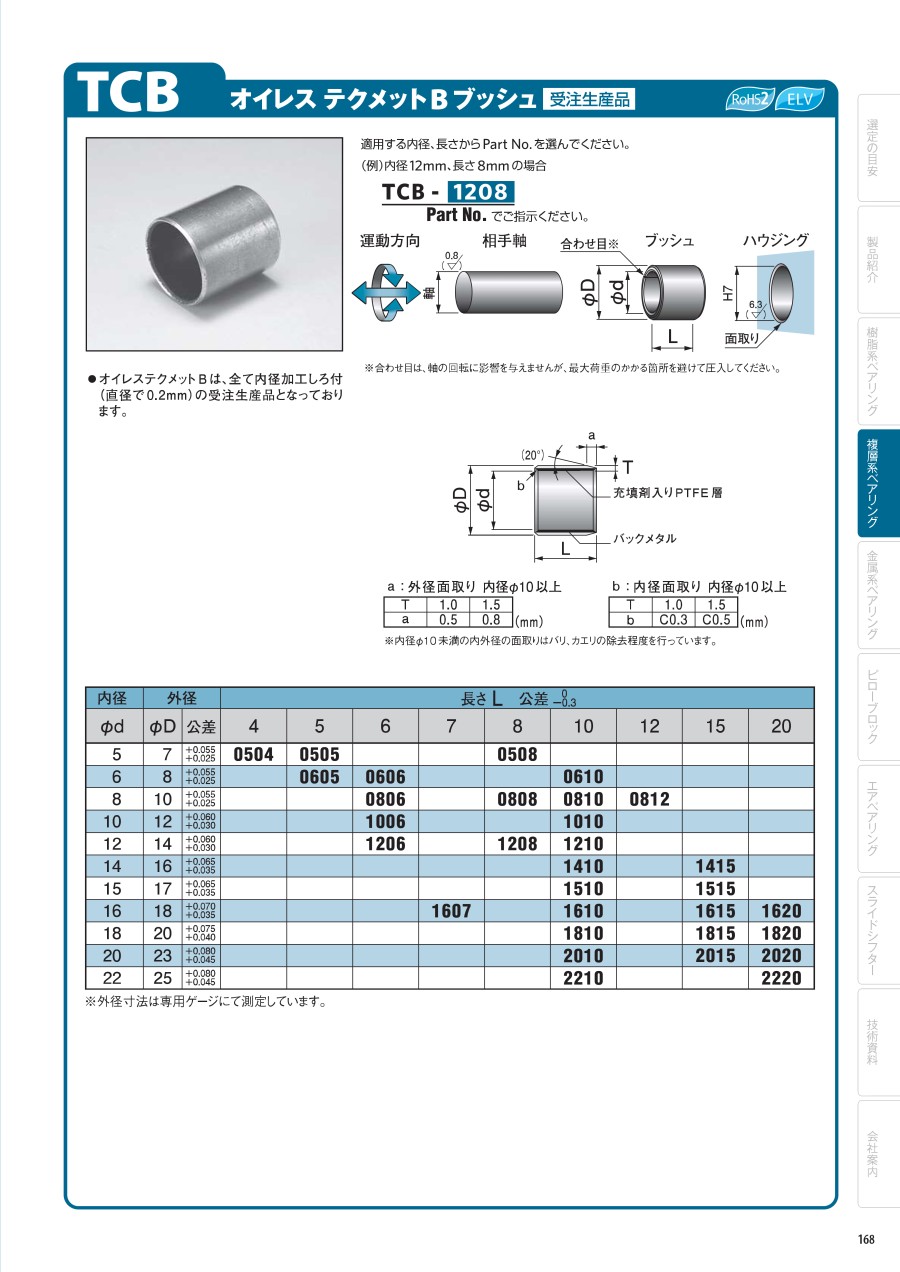

テクメットB ブッシュ(TCB)の運動方向/相手軸・ブッシュ・ハウジングの寸法図

テクメットB ブッシュ(TCB)の運動方向/相手軸・ブッシュ・ハウジングの寸法図

※合わせ目は、軸の回転に影響を与えませんが、最大荷重のかかる個所を避けて圧入してください。

テクメットB ブッシュ(TCB)の寸法図

テクメットB ブッシュ(TCB)の寸法図

a:外径面取り φ10(内径10mm)以上



(単位:mm)



T1.01.5
a0.50.8

b:内径面取り φ10(内径10mm)以上



(単位:mm)



T1.01.5
aC0.3C0.5

※φ10(内径10mm)未満の内外径の面取りはバリ、カエリの除去程度を行っています。



(単位:mm)



内径外径長さL 公差(-0.3~0)
φdφD公差4567810121520
57+0.055
+0.025
05040505--0508----
68+0.055
+0.025
-06050606--0610---
810+0.055
+0.025
--0806-080808100812--
1012+0.060
+0.030
--1006--1010---
1214+0.060
+0.030
--1206-12081210---
1416+0.065
+0.035
-----1410-1415-
1517+0.065
+0.035
-----1510-1515-
1618+0.070
+0.035
---1607-1610-16151620
1820+0.075
+0.040
-----1810-18151820
2023+0.080
+0.045
-----2010-20152020
2225+0.080
+0.045
-----2210--2220

※外径寸法は専用ゲージにて測定しています。

オイレスベアリングの設計にあたって

技術資料はこちら

型番
TCB-0504
TCB-0505
TCB-0508
TCB-0605
TCB-0606
TCB-0610
TCB-0806
TCB-0808
TCB-0810
TCB-0812
TCB-1006
TCB-1010
TCB-1206
TCB-1208
TCB-1210
TCB-1410
TCB-1415
TCB-1510
TCB-1515
TCB-1607
TCB-1610
TCB-1615
TCB-1620
TCB-1810
TCB-1815
TCB-1820
TCB-2010
TCB-2015
TCB-2020
TCB-2210
TCB-2220
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS内径 d
(φ)
外径 D
(φ)
L
(mm)

145円

1個

お見積り

-574

178円

1個

4日目

10575

178円

1個

4日目

-578

178円

1個

4日目

-685

178円

1個

4日目

-686

178円

1個

4日目

-6810

198円

1個

4日目

-8106

179円

100個

お見積り

-8108

198円

1個

4日目

-81010

198円

1個

在庫品1日目

当日出荷可能

-81012

179円

1個

お見積り

-10126

198円

1個

4日目

-101210

179円

1個

お見積り

-12146

198円

1個

4日目

-12148

198円

1個

4日目

10121410

213円

1個

お見積り

-141610

248円

1個

4日目

-141615

228円

1個

4日目

10151710

231円

1個

4日目

10151715

248円

1個

4日目

1016187

274円

1個

お見積り

10161810

274円

1個

お見積り

10161815

348円

1個

4日目

10161820

318円

1個

3日目

10182010

291円

1個

お見積り

10182015

368円

1個

お見積り

10182020

370円

1個

お見積り

-202310

395円

1個

4日目

10202315

428円

1個

4日目

10202320

370円

1個

お見積り

-222510

422円

1個

お見積り

10222520

Loading...

  1. 1

商品担当おすすめ

オイレス #500SP5ブッシュ (SP5B) 画像

オイレス #500SP5ブッシュ (SP5B)

オイレス工業

薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。高強度で耐摩耗性に優れる独自金属材料を使用しています。

ドライメットLF ブッシュ(LFB) 画像

ドライメットLF ブッシュ(LFB)

オイレス工業

ドライメットLFシリーズのストレートタイプです。高荷重条件下で優れた摩擦特性を発揮する複層系無給油軸受けです。使用温度範囲-200~+280℃です。

ドライブッシュ ストレート 画像

ドライブッシュ ストレート

ミスミ

薄肉、コンパクト形状で耐摩耗性・耐薬品性に優れ、高荷重低速条件下で低い摩擦係数を維持したドライブッシュです。内径3~50mmです。

基本情報

種類 ストレートタイプ 複層系 ハ゛ックメタル付PTFE樹脂(四フッ化エチレン) 使用環境 標準
潤滑条件 無潤滑
