蒸気用 パイロット式電磁弁 SPKシリーズ

蒸気用 パイロット式電磁弁 SPKシリーズ
  • 数量スライド割引
通常単価:
13,971円~
通常出荷日:
3日目~

蒸気用のパイロット式電磁弁。
【特長】
・NC(通電時開形)。
・使用流体:蒸気。
・接続口径:Rc1/2~Rc1。
・耐久回数100万回。
・低消費電力で省エネに貢献。
・ゴミ、スケールに強い。
【用途】
・蒸気の制御に最適。

(i)ご注意

  • メーカーオススメのCKDエアシリンダや電磁弁・FRL機器・その他機器を
    簡単選定できる特集ページは こちら

PDF

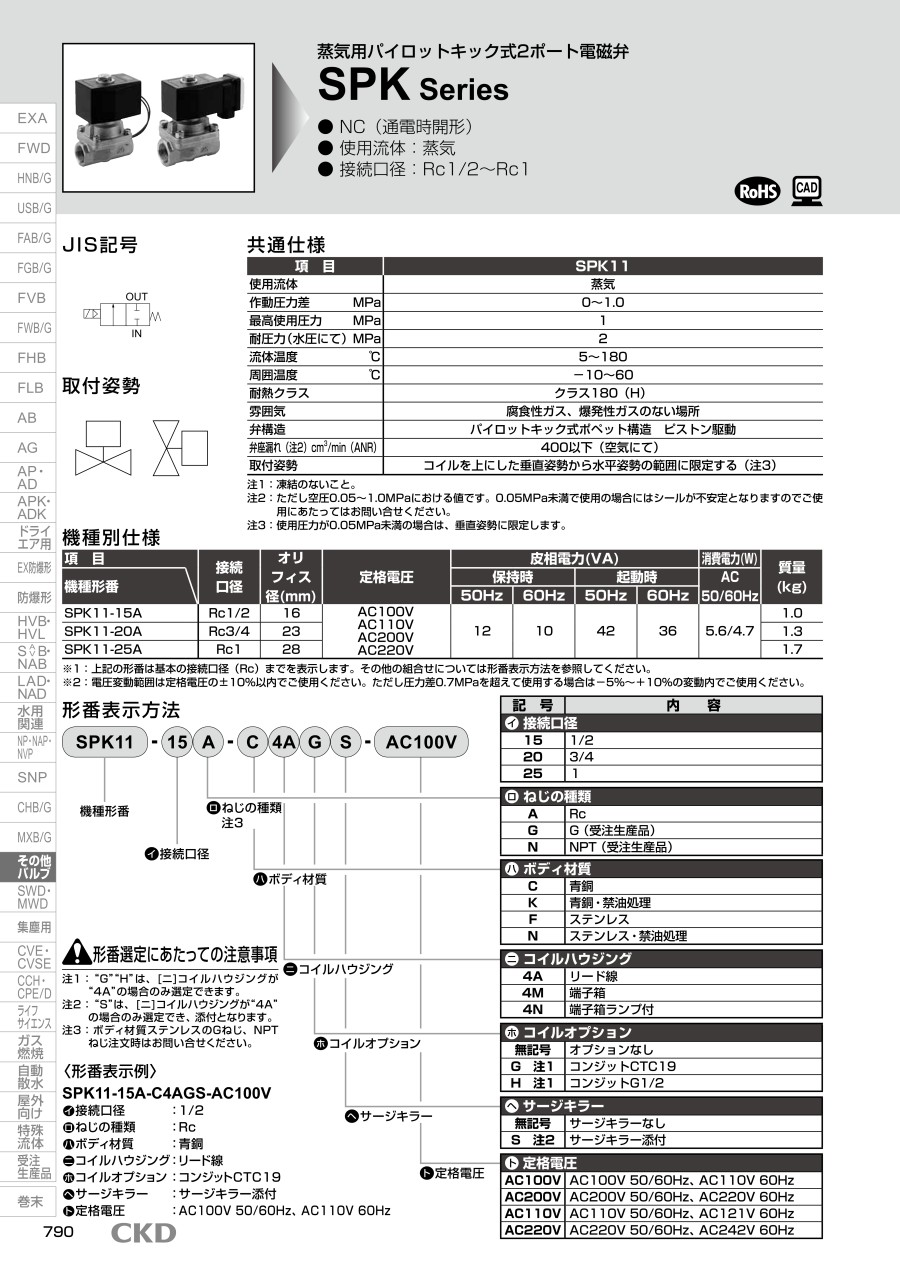

蒸気用パイロットキック式2ポート電磁弁 SPKシリーズの特長・仕様

  • 耐久回数100万回:ソレノイド構造を変更し、作動時の衝撃を緩和することにより耐久性が大幅に向上。
  • 低消費電力で省エネに貢献:蒸気専用としてパイロット弁構造を最適化、効率向上によりコイルの低ワット化を実現。
  • ゴミ・スケールに強い:従来から実績のある特殊構造ピストンリングを継承。

共通仕様

項目SPK11
使用流体蒸気
作動圧力差 MPa0~1.0
最高使用圧力 MPa1
耐圧力(水圧にて)MPa2
流体温度 ℃5~180
周囲温度 ℃-10~60
耐熱クラスクラス180(H)
雰囲気腐食性ガス、爆発性ガスのない場所
弁構造パイロットキック式ポペット構造 ピストン駆動
弁座漏れ(注2) cm3/min(ANR)400以下(空気にて)
取付姿勢コイルを上にした垂直姿勢から水平姿勢の範囲に限定する(注3)

注1:凍結のないこと。
注2:ただし空圧0.05~1.0MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となります。
注3:使用圧力が0.05MPa未満の場合は、垂直姿勢に限定します。

機種別仕様

機種形番項目
接続口径オリフィス径(mm)定格電圧皮相電力(VA)消費電力(W)質量
(kg)
保持時起動時AC50/60Hz
50Hz60Hz50Hz60Hz
SPK11-15ARc1/216AC100V
AC110V
AC200V
AC220V
121042365.6/4.71.0
SPK11-20ARc3/4231.3
SPK11-25ARc1281.7
  1. ※1:上記の形番は基本の接続口径(Rc)までを表示します。
  2. ※2:電圧変動範囲は定格電圧の±10%以内でご使用ください。ただし圧力差0.7MPaを超えて使用する場合は-5~+10%の変動内でご使用ください。

内部構造図・部品リスト

内部構造

内部構造

品番部品名称材質
1コアー組立SUS405相当・SUS316L・SUS430ステンレス
2シェーディングコイルCu(ボディステンレス時Ag)銅(ボディステンレス時銀)
3コイル--
4プランジャ組立SUS405相当・SUS304・PFAステンレス
5プランジャばねSUS304ステンレス
6キックばねSUS304ステンレス
7スタフィングCAC408(SCS13)青銅鋳物(ステンレス鋳物)
8シールPTFE・PFA四フッ化エチレン樹脂
9主弁組立SUS303・SUS304・PTFEステンレス・四フッ化エチレン樹脂
10シールリングセットSUS304・PTFEステンレス・四フッ化エチレン樹脂
11ボディCAC408(SCS13)青銅鋳物(ステンレス鋳物)
12角リングPTFE四フッ化エチレン樹脂

外形寸法図

リード線タイプ

SPK11-15A・20A・25A-※4A

SPK11-15A・20A・25A-※4A

形番ABCDEFG
SPK11-15A-※4A7127(29)14.572119.550Rc1/2
SPK11-20A-※4A8032(35)17.576126.560Rc3/4
SPK11-25A-※4A9041(45)21.5(22.5)82136.5(137.5)71Rc1
  1. ※1:( )内寸法は、ボディ材質がステンレスの場合
  2. ※2:接続口径がGおよびNPTねじの場合も外形寸法は同じです。

オプション外形寸法図

端子箱

SPK11-15A~25A-※4M/N

SPK11-15A~25A-※4M/N

コンジット

SPK11-15A~25A-※4AG/H

SPK11-15A~25A-※4AG/H

型番
SPK11-15A-C4A-AC100V
SPK11-15A-C4A-AC110V
SPK11-15A-C4A-AC200V
SPK11-15A-C4A-AC220V
SPK11-15A-C4AG-AC100V
SPK11-15A-C4AG-AC110V
SPK11-15A-C4AG-AC200V
SPK11-15A-C4AG-AC220V
SPK11-15A-C4AGS-AC100V
SPK11-15A-C4AGS-AC110V
SPK11-15A-C4AGS-AC200V
SPK11-15A-C4AGS-AC220V
SPK11-15A-C4AH-AC100V
SPK11-15A-C4AH-AC110V
SPK11-15A-C4AH-AC200V
SPK11-15A-C4AH-AC220V
SPK11-15A-C4AHS-AC100V
SPK11-15A-C4AHS-AC110V
SPK11-15A-C4AHS-AC200V
SPK11-15A-C4AHS-AC220V
SPK11-15A-C4AS-AC100V
SPK11-15A-C4AS-AC110V
SPK11-15A-C4AS-AC200V
SPK11-15A-C4AS-AC220V
SPK11-15A-C4M-AC100V
SPK11-15A-C4M-AC110V
SPK11-15A-C4M-AC200V
SPK11-15A-C4M-AC220V
SPK11-15A-C4N-AC100V
SPK11-15A-C4N-AC110V
SPK11-15A-C4N-AC200V
SPK11-15A-C4N-AC220V
SPK11-15A-F4A-AC100V
SPK11-15A-F4A-AC110V
SPK11-15A-F4A-AC200V
SPK11-15A-F4A-AC220V
SPK11-15A-F4AG-AC100V
SPK11-15A-F4AG-AC110V
SPK11-15A-F4AG-AC200V
SPK11-15A-F4AG-AC220V
SPK11-15A-F4AGS-AC100V
SPK11-15A-F4AGS-AC110V
SPK11-15A-F4AGS-AC200V
SPK11-15A-F4AGS-AC220V
SPK11-15A-F4AH-AC100V
SPK11-15A-F4AH-AC110V
SPK11-15A-F4AH-AC200V
SPK11-15A-F4AH-AC220V
SPK11-15A-F4AHS-AC100V
SPK11-15A-F4AHS-AC110V
SPK11-15A-F4AHS-AC200V
SPK11-15A-F4AHS-AC220V
SPK11-15A-F4AS-AC100V
SPK11-15A-F4AS-AC110V
SPK11-15A-F4AS-AC200V
SPK11-15A-F4AS-AC220V
SPK11-15A-F4M-AC100V
SPK11-15A-F4M-AC110V
SPK11-15A-F4M-AC200V
SPK11-15A-F4M-AC220V
型番通常単価最小発注数量スライド値引通常
出荷日
配管ねじの呼び 使用環境 使用温度範囲
(℃)
ソレノイド数 ボディ材質 作動圧力差範囲
(MPa)
オリフィス径
(φ)
用途 電圧 ボディ材質 コイル記号 電圧 サージキラー コイルオプション

14,812円

1個あり

15日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100Vなしなし

14,083円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110Vなしなし

14,812円

1個あり

15日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200Vなしなし

14,348円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220Vなしなし

13,971円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100VなしコンジットCTC19

14,482円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110VなしコンジットCTC19

13,971円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200VなしコンジットCTC19

14,482円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220VなしコンジットCTC19

14,617円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100VありコンジットCTC19

15,128円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110VありコンジットCTC19

14,617円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200VありコンジットCTC19

15,128円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220VありコンジットCTC19

13,971円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100VなしコンジットG1/2

14,482円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110VなしコンジットG1/2

13,971円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200VなしコンジットG1/2

14,482円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220VなしコンジットG1/2

14,617円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100VありコンジットG1/2

15,128円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110VありコンジットG1/2

14,617円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200VありコンジットG1/2

15,128円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220VありコンジットG1/2

14,482円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4AAC100Vありなし

14,994円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4AAC110Vありなし

14,216円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4AAC200Vありなし

14,994円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4AAC220Vありなし

16,528円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4MAC100Vなしなし

17,040円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4MAC110Vなしなし

16,528円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4MAC200Vなしなし

17,040円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4MAC220Vなしなし

16,905円

1個あり

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC100V青銅4NAC100Vなしなし

17,416円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC110V青銅4NAC110Vなしなし

18,974円

1個

17日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC200V青銅4NAC200Vなしなし

17,416円

1個あり

19日目

1/2標準5~180シングル[黄銅・青銅] 青銅0~1.016単体AC220V青銅4NAC220Vなしなし

30,814円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100Vなしなし

31,313円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110Vなしなし

30,814円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200Vなしなし

31,313円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220Vなしなし

30,945円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100VなしコンジットCTC19

31,444円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110VなしコンジットCTC19

30,945円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200VなしコンジットCTC19

31,444円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220VなしコンジットCTC19

31,575円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100VありコンジットCTC19

32,074円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110VありコンジットCTC19

31,575円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200VありコンジットCTC19

32,074円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220VありコンジットCTC19

30,945円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100VなしコンジットG1/2

31,444円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110VなしコンジットG1/2

30,945円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200VなしコンジットG1/2

31,444円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220VなしコンジットG1/2

31,575円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100VありコンジットG1/2

32,074円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110VありコンジットG1/2

31,575円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200VありコンジットG1/2

32,074円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220VありコンジットG1/2

31,444円

1個あり

17日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4AAC100Vありなし

31,943円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4AAC110Vありなし

31,444円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4AAC200Vありなし

31,943円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4AAC220Vありなし

33,439円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC100Vステンレス4MAC100Vなしなし

33,938円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC110Vステンレス4MAC110Vなしなし

33,439円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC200Vステンレス4MAC200Vなしなし

33,938円

1個あり

19日目

1/2標準5~180シングル[ステンレス] ステンレス0~1.016単体AC220Vステンレス4MAC220Vなしなし

Loading...



商品担当おすすめ

直動式2ポート電磁弁 単体 マルチレックスバルブAB31・AB41/2シリーズ 画像

直動式2ポート電磁弁 単体 マルチレックスバルブAB31・AB41/2シリーズ

CKD

水・空気・油・真空など多種類の流体を制御するマルチレックスバルブシリーズです。直動式2ポート電磁弁の単体です。

パイロットキック式2ポート電磁弁 マルチレックスバルブADK11/12シリーズ 画像

パイロットキック式2ポート電磁弁 マルチレックスバルブADK11/12シリーズ

CKD

水・空気・油・真空など多種類の流体を制御するマルチレックスバルブシリーズです。

スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ 画像

スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ

CKD

同メーカーのワンタッチ継手となります。エア配管組み付けやメンテナンス時にご使用下さい。

基本情報

使用流体 蒸気 種類 電磁式 切換の種類 2ポートノーマルクローズ
接続種類 Rc 駆動の種類 パイロットキック式 シール材質 PTFE・PFA
動作確認用スイッチ付 2

蒸気用 パイロット式電磁弁 SPKシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: どの圧力まで使用できますか?
回答: 作動圧力差範囲での0~1.0MPaの範囲でご使用いただけます。ただし、0.05MPa未満で使用の場合には、シールが不安定となりますので、ご使用にあたっては御問合せください。
