コガネイ

ガイド付ハイマルチシリンダ YMDAシリーズ

カタログ

通常単価(税別): 3,029円～37,867円

税込単価: 3,332円～41,654円

通常出荷日：在庫品1日目～13日目一部当日出荷可能

Φ6～20（シリンダ径6～20mm）のハイマルチシリンダ。【特長】・マウント金具なしでダイレクトに取り...

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が325型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ6・φ10・φ16

ご注意：標準シリンダで、ストローク5mmのA～D寸法は、センサシリンダの寸法となります。

φ20

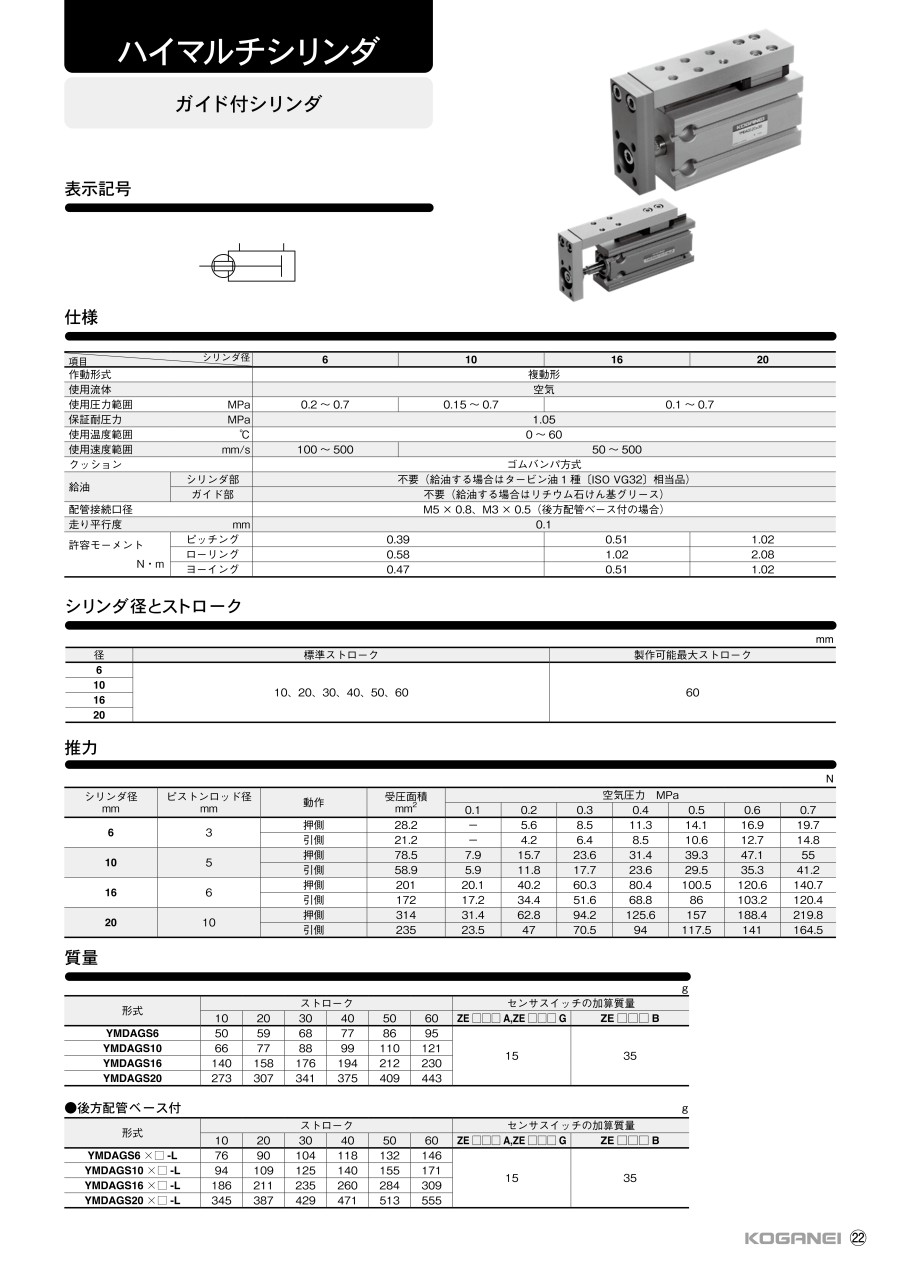

製品仕様

マウント金具なしでダイレクトに取り付けられ、埋め込み形のセンサスイッチで、スッキリフォルムを実現。

コンパクト、ダイレクトマウント

角形ボディと6面取り付けにより、コンパクトにダイレクトに取り付けが可能。

ガイド付シリンダを標準化

リニアガイドを搭載し、省スペースと不回転精度を追求。

埋め込み形センサスイッチを採用

本体から出張らない埋め込み形センサスイッチを採用。本体2面のセンサ取り付け溝に埋め込んで使用。

ロッド側フランジ形、取り付け用本体タップ穴
狭い場所でもOK。埋め込み形センサスイッチ

高さを押さえた平面取り付け
縦方向取り付け用本体通し穴

幅を狭くした縦方向取り付け
ヘッド側フランジ形、取り付け用本体タップ穴

場所を取らないフランジ形取り付け
平面取り付け用本体通し穴＆座ぐり

項目		シリンダ径
項目		6	10	16	20
作動形式		複動形、押出・引込単動形
使用流体		空気
使用圧力範囲MPa	複動形	0.15～0.7	0.1～0.7	0.08～0.7
	押出単動形	0.2～0.7	0.15～0.7
	引込単動形	0.3～0.7	0.2～0.7		0.15～0.7
保証耐圧力MPa		1.05
使用温度範囲℃		0～60
使用速度範囲mm/s		50～500^注
クッション		ゴムバンパ方式
給油		不要（ただし、給油する場合はタービン油1種〔ISO VG32〕相当品）
配管接続口径		M5×0.8

注意 : φ6（シリンダ径6mm）でストローク30mmを超える場合は、100～500mm / sとなる。

シリンダ径とストローク

作動形式	径	標準ストローク	製作可能最大ストローク
複動形	6	5、10、15、20、25、30、40、50、60	60
	10
	16
	20	5、10、15、20、25、30、40、50、60、70、80、90、100	100
押出単動形引込単動形	6	5、10、15	15
	10
	16
	20

推力

シリンダ径 mm	ピストンロッド径 mm	動作		受圧面積 mm²	空気圧力MPa
シリンダ径 mm	ピストンロッド径 mm	動作		受圧面積 mm²	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	3	複動形	押側	28.2	-	5.6	8.5	11.3	14.1	16.9	19.7
		複動形	引側	21.2	-	4.2	6.4	8.5	10.6	12.7	14.8
		押出単動形		28.2	-	0.7	3.5	6.4	9.2	12.0	14.8
		引込単動形		21.2	-	-	1.5	3.6	5.7	7.8	9.9
10	5	複動形	押側	78.5	7.9	15.7	23.6	31.4	39.3	47.1	55
		複動形	引側	58.9	5.9	11.8	17.7	23.6	29.5	35.3	41.2
		押出単動形		78.5	-	6.1	13.9	21.8	29.6	37.5	45.4
		引込単動形		58.9	-	2.2	8.1	13.9	19.8	25.7	31.6
16	6	複動形	押側	201	20.1	40.2	60.3	80.4	100.5	120.6	140.7
		複動形	引側	172	17.2	34.4	51.6	68.8	86	103.2	120.4
		押出単動形		201	-	18.8	38.9	59.0	79.1	99.2	119.3
		引込単動形		172	-	13.0	30.2	47.4	64.6	81.8	99.0
20	10	複動形	押側	314	31.4	62.8	94.2	125.6	157	188.4	219.8
		複動形	引側	235	23.5	47	70.5	94	117.5	141	164.5
		押出単動形		314	-	44	75.4	106.8	138.2	169.6	201
		引込単動形		235	-	28.2	51.7	75.2	98.7	122.2	145.7

規格表

φ6・φ10・φ16

形式	標準シリンダ^注				センサシリンダ				E	F	G	H	I	J	K	L
径	A	B	C	D	A	B	C	D	E	F	G	H	I	J	K	L
6	43	28	21	2	48	33	26	7	15	7	11	7	5.5	1.8	M3×0.5	M3×0.5 深さ5
10	48	31	23	2.5	53	36	28	7.5	17	8	11	10	7	2.4	M4×0.7	M3×0.5 深さ5
16	53	35	26	3	58	40	31	8	18	9	14	12	8	3.2	M5×0.8	M4×0.7 深さ6

径	M	N	O	P	Q	R	S	T	V	Y
6	15.5	10.5	3.4	8	7	φ3.4座ぐりφ6深さ5（両面）	24	13	3	19
10	18	10.5	3.4	10	8	φ3.4座ぐりφ6深さ5（両面）	25	15	5	19
16	20	12	4.5	12	9	φ4.5座ぐりφ7.6深さ6.5（両面）	33	20	6	25

φ20

形式	標準シリンダ				センサシリンダ
径	A	B	C	D	A	B	C	D
20	61	40	31	8.5	71	50	41	18.5

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

付加機能標準シリンダ仕様

センサ仕様

センサスイッチ

リード線長さ

センサスイッチ数

最小発注数量

10	6	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
15	6	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
20	6	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
25	6	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
30	6	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
10	10	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
15	10	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
20	10	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
25	10	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
30	10	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
10	16	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
15	16	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
20	16	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
25	16	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
30	16	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
10	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
15	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
20	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
25	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
30	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
40	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
50	20	クリーンルーム	スタンダードシリンダ	なし	なし	-	-	1個
5	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
10	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
10	6	クリーンルーム	スタンダードシリンダ	あり	ZE155	3000m	2個付	1個
15	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
20	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
25	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
30	6	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
5	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
10	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
15	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
15	10	クリーンルーム	スタンダードシリンダ	あり	ZE155	1000m	2個付	1個
20	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
25	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
30	10	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
5	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
10	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
15	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
20	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
20	16	クリーンルーム	スタンダードシリンダ	あり	ZE155	1000m	2個付	1個
20	16	クリーンルーム	スタンダードシリンダ	あり	ZE155	3000m	2個付	1個
25	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
30	16	クリーンルーム	スタンダードシリンダ	あり	なし	-	-	1個
30	16	クリーンルーム	スタンダードシリンダ	あり	ZE155	3000m	2個付	1個
10	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
15	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
20	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
25	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
30	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
40	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
50	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
60	6	標準	スタンダードシリンダ	なし	なし	-	-	1個
10	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
15	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
20	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
25	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
30	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
40	10	標準	スタンダードシリンダ	なし	なし	-	-	1個
50	10	標準	スタンダードシリンダ	なし	なし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,726円 ( 4,099円 )	10日目
3,726円 ( 4,099円 )	10日目
3,806円 ( 4,187円 )	10日目
3,806円 ( 4,187円 )	10日目
3,806円 ( 4,187円 )	10日目
4,008円 ( 4,409円 )	10日目
4,008円 ( 4,409円 )	10日目
4,143円 ( 4,557円 )	10日目
4,143円 ( 4,557円 )	10日目
4,143円 ( 4,557円 )	10日目
4,988円 ( 5,487円 )	10日目
4,988円 ( 5,487円 )	10日目
5,134円 ( 5,647円 )	10日目
5,134円 ( 5,647円 )	10日目
5,134円 ( 5,647円 )	10日目
5,219円 ( 5,741円 )	11日目
5,219円 ( 5,741円 )	10日目
5,355円 ( 5,891円 )	10日目
5,355円 ( 5,891円 )	10日目
5,355円 ( 5,891円 )	12日目
5,415円 ( 5,957円 )	10日目
5,571円 ( 6,128円 )	10日目
5,048円 ( 5,553円 )	10日目
5,110円 ( 5,621円 )	10日目
13,374円 ( 14,711円 )	10日目
5,110円 ( 5,621円 )	10日目
5,196円 ( 5,716円 )	10日目
5,196円 ( 5,716円 )	12日目
5,196円 ( 5,716円 )	11日目
5,420円 ( 5,962円 )	10日目
5,355円 ( 5,891円 )	10日目
5,355円 ( 5,891円 )	10日目
12,825円 ( 14,108円 )	10日目
5,486円 ( 6,035円 )	10日目
5,486円 ( 6,035円 )	12日目
5,486円 ( 6,035円 )	10日目
6,335円 ( 6,969円 )	10日目
6,335円 ( 6,969円 )	10日目
6,335円 ( 6,969円 )	10日目
6,476円 ( 7,124円 )	10日目
13,792円 ( 15,171円 )	10日目
14,820円 ( 16,302円 )	10日目
7,730円 ( 8,503円 )	10日目
6,476円 ( 7,124円 )	10日目
14,820円 ( 16,302円 )	10日目
3,095円 ( 3,405円 )	8日目
3,240円 ( 3,564円 )	8日目
3,029円 ( 3,332円 )	8日目
3,029円 ( 3,332円 )	8日目
3,234円 ( 3,557円 )	8日目
6,460円 ( 7,106円 )	9日目
5,618円 ( 6,180円 )	9日目
5,777円 ( 6,355円 )	8日目
3,474円 ( 3,821円 )	8日目
3,087円 ( 3,396円 )	8日目
3,188円 ( 3,507円 )	8日目
3,366円 ( 3,703円 )	8日目
3,366円 ( 3,703円 )	8日目
5,955円 ( 6,551円 )	8日目
6,082円 ( 6,690円 )	8日目

...

基本情報

基本情報

Φ6～20（シリンダ径6～20mm）のハイマルチシリンダ。
【特長】
・マウント金具なしでダイレクトに取り付けられ、埋め込み形のセンサスイッチで、スッキリフォルムを実現
・角形ボディと6面取付により、コンパクトにダイレクト取り付けが可能
・リニアガイドを搭載し、省スペースと不回転精度を追求
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイド付ハイマルチシリンダ YMDAシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q動作させるために、本体以外何を用意すれば良いか。

スピードコントローラ、チューブ、エアバルブ、継手等です。
