ダブルエッジクランプ（長尺仕様） （MBDE-LB,MBDE-LW）
- 通常単価(税別)
- 9,819円～69,332円
- 税込単価
- 10,801円～76,265円
通常出荷日：3日目
【特長】・六角レンチによる締付けで、一度に2個のワークをクランプできます。・シンプル&コンパクト設計に...
詳細を確認未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
■材質
- MBDE-LB（本体）：A7075
- MBDE-LW（クサビ）：SUM24L
■本体
| 型番 | 定寸 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|
| MBDE02LB | 508 | 0.8 | 0.7 | 26 |
| MBDE025LB | 1.3 | 1.5 | 50 | |
| MBDE04LB | 2.2 | 3.4 | 76 | |
| MBDE06LB | 6.6 | 14.3 | 167 | |
| MBDE08LB | 8.8 | 14.5 | 283 | |
| MBDE12LB | 15 | 38.4 | 612 | |
| MBDE16LB | 26 | 74.6 | 1,072 |
■クサビ
| 型番 | 定寸 | 質量（g） | 適用する本体型番 |
|---|---|---|---|
| MBDE02LW | 508 | 72 | MBDE02LB |
| MBDE025LW | 158 | MBDE025LB | |
| MBDE04LW | 307 | MBDE04LB | |
| MBDE06LW | 598 | MBDE06LB | |
| MBDE08LW | 1,058 | MBDE08LB | |
| MBDE12LW | 2,375 | MBDE12LB | |
| MBDE16LW | 4,250 | MBDE16LB |
■推奨するクランプ用六角穴付きボルト
| 型番 | 推奨ボルト | |
|---|---|---|
| MBDE02LB | MBDE02LW | M2×0.4 |
| MBDE025LB | MBDE025LW | M2.5×0.45 |
| MBDE04LB | MBDE04LW | M4×0.7 |
| MBDE06LB | MBDE06LW | M6×1 |
| MBDE08LB | MBDE08LW | M8×1.25 |
| MBDE12LB | MBDE12LW | M12×1.75 |
| MBDE16LB | MBDE16LW | M16×2 |
規格表
■本体
| 型番 | L1 | H2 | H1 | L2 | H | |
|---|---|---|---|---|---|---|
| min. | max. | |||||
| MBDE02LB | 6.1 | 6.7 | 3.6 | 6.4 | 5.3 | 6.9 |
| MBDE025LB | 9.1 | 10 | 4.7 | 9.5 | 7.9 | 9.7 |
| MBDE04LB | 12.3 | 13.2 | 5.6 | 12.7 | 10.4 | 14.5 |
| MBDE06LB | 18.6 | 20.3 | 9.5 | 19.1 | 16.1 | 19 |
| MBDE08LB | 24.8 | 26.9 | 12.7 | 25.4 | 20.8 | 25.9 |
| MBDE12LB | 37.3 | 39.9 | 19 | 38.1 | 30.8 | 38.6 |
| MBDE16LB | 49.7 | 53 | 25.4 | 50.8 | 41.2 | 51.5 |
注意・禁止事項
- 破損及び変形防止の為、空締付けは行わないでください。
- クランプ用六角穴付きボルトはお客様にてご用意ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,947円 ( 24,142円 ) | 3日目 |
23,233円 ( 25,556円 ) | 3日目 |
9,819円 ( 10,801円 ) | 3日目 |
10,756円 ( 11,832円 ) | 3日目 |
10,827円 ( 11,910円 ) | 3日目 |
13,901円 ( 15,291円 ) | 3日目 |
15,972円 ( 17,569円 ) | 3日目 |
21,947円 ( 24,142円 ) | 3日目 |
26,104円 ( 28,714円 ) | 3日目 |
27,318円 ( 30,050円 ) | 3日目 |
42,613円 ( 46,874円 ) | 3日目 |
58,370円 ( 64,207円 ) | 3日目 |
54,662円 ( 60,128円 ) | 3日目 |
69,332円 ( 76,265円 ) | 3日目 |

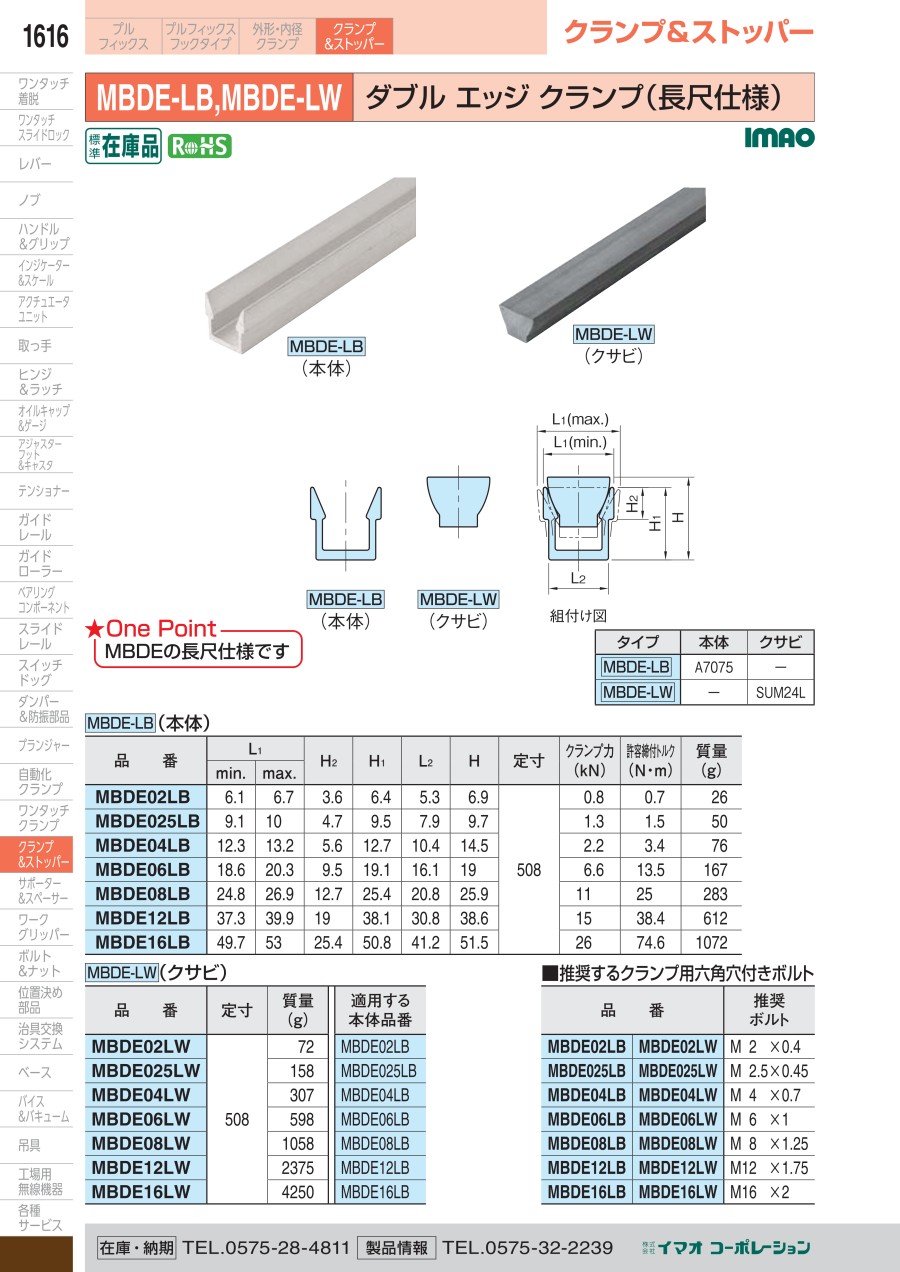

カタログ
商品担当おすすめ
ダブルエッジクランプ（長尺仕様） （MBDE-LB,MBDE-LW）のレビュー
治具部品
4
4.02020/03/28
以前から使用していた治具にこれが付いていてそれが割れたので交換しました。もっと短いものがあるといいなと思いました。
0人が参考にしています。
