スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-4223NB）
- 通常単価(税別)：
- -
- 通常出荷日：
- 5日目
規格対応ベアリング採用のスチール製ローラコンベヤ。
【特長】
・ベアリング部、樹脂製一体型ボスで組付け易い。
・静音タイプ。
・規格ベアリングにより高耐久。
・ローラ幅100～1,000mmまで1mm単位で選定可能。
・［90型フレーム標準タイプ。
【用途】
・中軽荷重搬送用。
-
お困りですか？チャットで商品に関する質問ができます
絞り込み条件
仕様・寸法で絞り込む
-
[101-149/1mm単位][151-199/1mm単位][201-249/1mm単位][251-299/1mm単位][301-349/1mm単位][351-399/1mm単位][401-449/1mm単位][451-499/1mm単位][501-599/1mm単位][601-699/1mm単位][701-799/1mm単位][801-899/1mm単位][901-999/1mm単位]
-
- 軸（ボルト）なし
- 軸（ボルト）付き
-
- R-4223NB
-
CADデータ
- 2D
出荷日で絞り込む
-
- すべて
- 5日以内
追加工・オプションを選択する

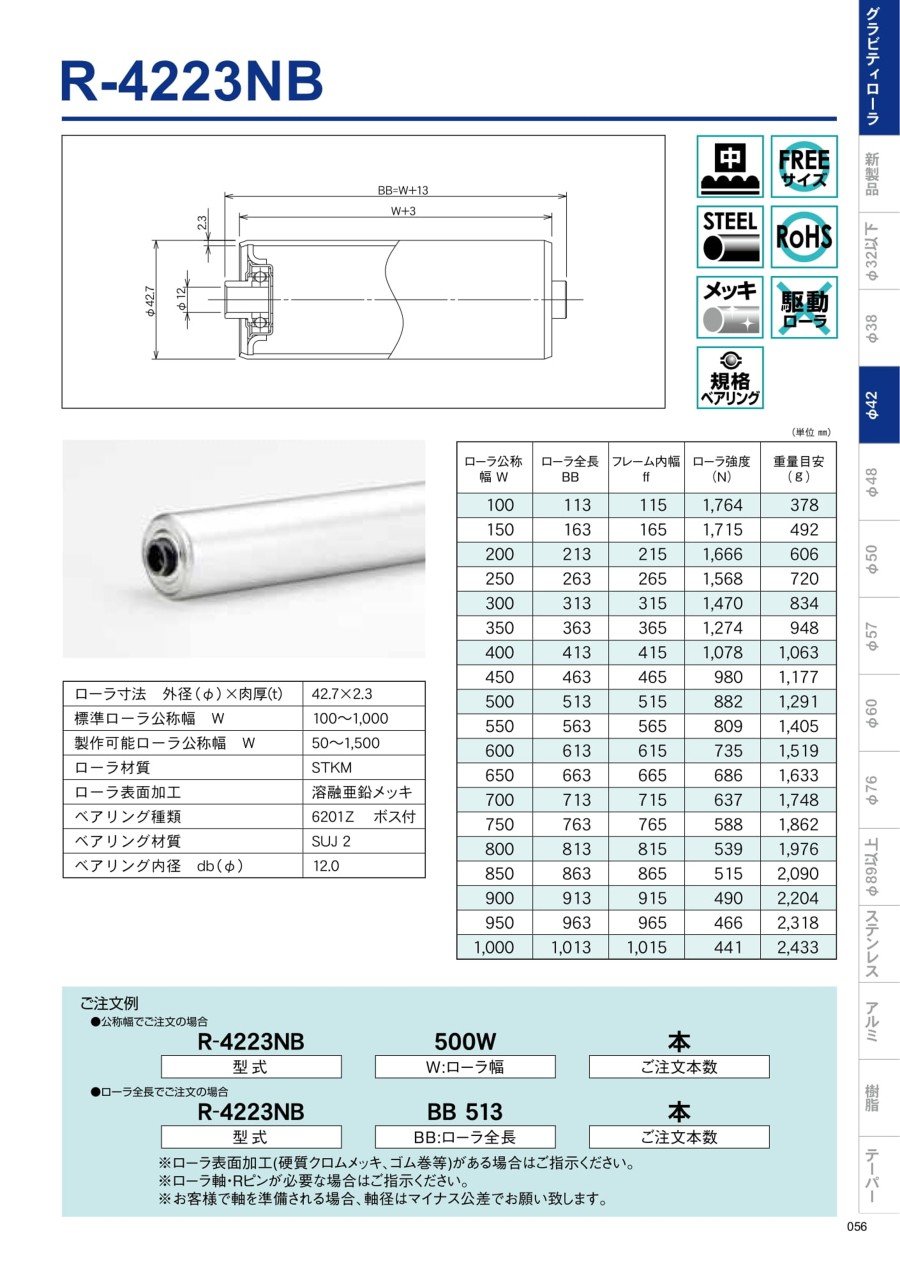

スチール製ローラコンベヤ /NBタイプ（Mシリーズ） R-4223NBの仕様
R-4223NBの外観1
※連結金具はオプションです。
R-4223NBの外観2
R-4223NBの外形図
（単位：mm）
| 名称記号 | ローラ外径（φ）×肉厚（t） ベアリング | 軸外径（φ）×肉厚（t） 加工 | フレーム形状 I×K×t コンベヤ機高 （H） | 機長 L | ローラ幅 W | ローラ間隔 P | カーブ内R R |
|---|---|---|---|---|---|---|---|
| R-4223NB | 42.7×2.3 めっき付 6201Z ボス付 | 12（11.8）×1.0 パイプ 丸・半月 | ［90×30×3.2 95.8 | 1,000・1,500 2,000・3,000 | 100～1,000 フリーサイズ製作可能 | 50・75 100・150 | 900 |
| 型番 |
|---|
| R-4223NB-[100,150,200,250,300,350,400,450,500,600,700,800,900,1000]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[101-149/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[151-199/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[201-249/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[251-299/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[301-349/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[351-399/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[401-449/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[451-499/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[501-599/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[601-699/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[701-799/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[801-899/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| R-4223NB-[901-999/1]W-[ｼﾞｸﾂｷ,ｼﾞｸﾅｼ] |
| 型番 | 通常単価 (税別) | 最小発注数量 | スライド値引 | 通常 出荷日 | 幅 W (mm) | 軸種類 | 使用温度範囲 (℃) |
|---|---|---|---|---|---|---|---|
- | 1個 | 5日目 | 100 ～ 1000 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 101 ～ 149 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 151 ～ 199 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 201 ～ 249 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 251 ～ 299 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 301 ～ 349 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 351 ～ 399 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 401 ～ 449 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 451 ～ 499 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 501 ～ 599 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 601 ～ 699 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 701 ～ 799 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 801 ～ 899 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 | ||
- | 1個 | 5日目 | 901 ～ 999 | 軸（ボルト）なし / 軸（ボルト）付き | 0～40 |
Loading...
商品担当おすすめ
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
マキテック
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。
高さが自由に設定可能の為、大変便利です。
基本情報
| 外径 D(φ) | 42.7 | 種類 | 長ローラ | 長ローラ種類 | ストレート |
|---|---|---|---|---|---|
| ベアリング | ダブル | ローラ材質 | スチール | 特性 | 標準 |
| ライニング | なし | 表面処理 | 亜鉛メッキ | ベアリング材質 | スチール |
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログ をご覧ください。
