スチール製ローラ(コンベヤ用ローラ) Mシリーズ(R-6023PD)

スチール製ローラ(コンベヤ用ローラ) Mシリーズ(R-6023PD)
通常単価(税別):
-
通常出荷日:
5日目

削り出しベアリング採用で静音なスチール製ローラコンベヤ。
【特長】
・φ60.5(ローラ径60.5mm)、肉厚t2.3mm、ローラ間隔 最小P75。
・ローラ幅(公称)は100~1,000Wの50mmとびが標準。
・フリーサイズも製作可能。
・削り出しベアリング、高品質。
・[90型フレーム標準タイプ。
【用途】
・中荷重搬送用。

PDF

スチール製ローラコンベヤ(Mシリーズ) R-6023PDの仕様

R-6023PDの外観1 ※連結金具はオプションです。

R-6023PDの外観1
※連結金具はオプションです。

R-6023PDの外観2

R-6023PDの外観2

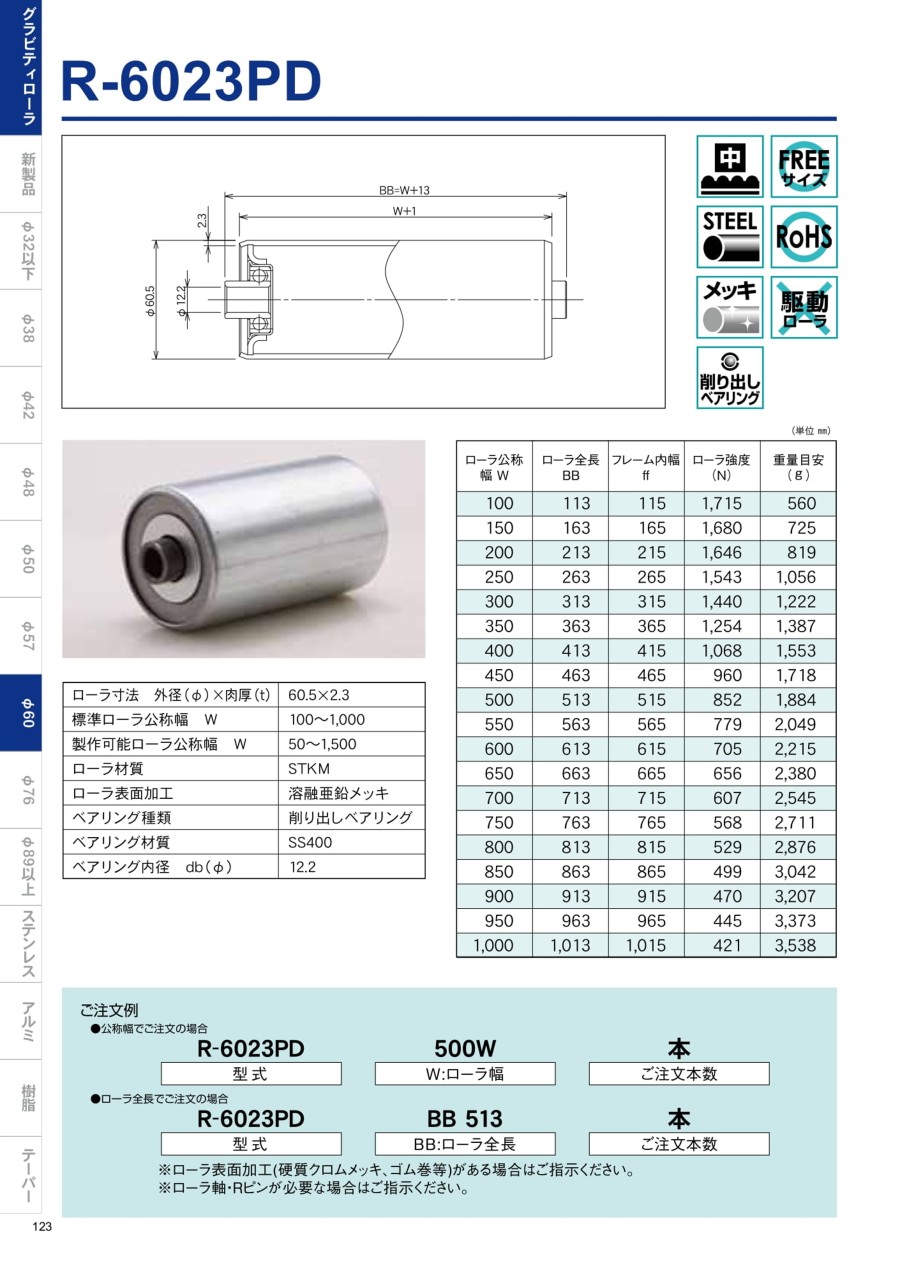

R-6023PDの外形図

R-6023PDの外形図

機幅・ローラ強度・重量目安

ローラ幅(公称)W(mm)1002003004005006007008009001,000
機幅W+75(mm)1752753754755756757758759751,075
ローラ強度1本当り(kg)175168147109877262544843
コンベヤ重量目安3,000L(kg)75P45.857.575.089.7104.3117.8132.6147.6162.4177.3
100P39.848.761.973.184.294.2105.4116.8128.0139.4
ローラ・軸付重量目安(g)5958791,3061,6622,0182,3742,7273,0853,4403,848
  • ※ ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
  • ※ ご使用の状況(衝撃の有無)により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

(単位:mm)


コンベヤ型式
ローラ単体 ローラ寸法ローラ幅ローラ仕様ベアリング
型式外径
(φ)
肉厚
(t)
軸穴
(φ)
標準ローラ幅
(公称)W
標準ローラ全長
BB
製作可能フリー
サイズ
材質表面処理仕様
最短幅
(W)
最長幅
(W)
R-6023PDR-6023PD60.52.312.2100~1,000W+13501,000STKM溶融亜鉛めっき削り出し

ローラコンベヤ仕様

(単位:mm)

フレーム仕様標準機長製作範囲標準ローラ間隔機高
高さ×幅×肉厚材質表面処理機長Lカーブピッチ
P
(ローラ上面)
H
I×K×t1000 150020003000内R900
90×30×3.2スチール焼付塗装75・100・150・200101.7

標準軸仕様

標準軸仕様
軸軽(φ)×肉厚(t)
公称(実寸)
軸長
(mm)
形状加工材質めっき
12(11.8)×1.0W+40パイプ丸・半月/ヨコピン穴STKM11A×
型番
R-6023PD-[100,​150,​200,​250,​300,​350,​400,​450,​500,​600,​700,​800,​900,​1000]W-[ジクツキ,​ジクナシ]
R-6023PD-[101-149/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[151-199/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[201-249/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[251-299/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[301-349/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[351-399/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[401-449/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[451-499/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[501-599/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[601-699/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[701-799/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[801-899/1]W-[ジクツキ,​ジクナシ]
R-6023PD-[901-999/1]W-[ジクツキ,​ジクナシ]
型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
幅 W
(mm)
軸種類 使用温度範囲
(℃)

-

1個

5日目

100 ~ 1000 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

101 ~ 149 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

151 ~ 199 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

201 ~ 249 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

251 ~ 299 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

301 ~ 349 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

351 ~ 399 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

401 ~ 449 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

451 ~ 499 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

501 ~ 599 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

601 ~ 699 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

701 ~ 799 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

801 ~ 899 軸(ボルト)なし / 軸(ボルト)付き 0~40

-

1個

5日目

901 ~ 999 軸(ボルト)なし / 軸(ボルト)付き 0~40

Loading...

  1. 1


商品担当おすすめ

スチール製ローラコンベヤ Mシリーズ(R-6023PD)  画像

スチール製ローラコンベヤ Mシリーズ(R-6023PD)

マキテック

本製品に対応しているローラコンベヤ本体(フレーム付き)です。
機長や幅等細かい設定が可能の為大変便利です。

Mシリーズコンベヤ用脚(SUS-2B型スタンド) ステンレス標準タイプ 画像

Mシリーズコンベヤ用脚(SUS-2B型スタンド) ステンレス標準タイプ

マキテック

本製品に対応しているローラコンベヤ用のスタンド(ステンレス標準タイプ)です。
高さが自由に設定可能の為、大変便利です。

Mシリーズコンベヤ用脚(2A型スタンド) はかま調整タイプ 画像

Mシリーズコンベヤ用脚(2A型スタンド) はかま調整タイプ

マキテック

本製品に対応しているローラコンベヤ用のスタンド(はかま調整タイプ)です。
高さが自由に設定可能の為、大変便利です。

基本情報

外径 D(φ) 60.5 種類 長ローラ 長ローラ種類 ストレート
ベアリング ダブル ローラ材質 スチール 特性 標準
ライニング なし 表面処理 亜鉛メッキ ベアリング材質 スチール
