ステンレス製ローラコンベヤ Mシリーズ（ARS-6015）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

ローラコンベヤ（静音・耐水・軽量タイプ） Mシリーズローラ径48.6～60.5mm

通常出荷日：5 日目～

オールステンレスタイプのローラコンベヤ。【特長】・ローラ径60.5、ローラ間隔...

ローラ種類
ストレート
ローラ材質
ステンレス
ローラ外径 (mm)
60.5
ローラ強度 (N/1本)
441.3::1323.9
仕様
標準 / 耐水性
種類
本体
フレーム材質
ステンレス
フレーム表面処理
なし
用途
軽搬送小物用 / 中荷重
ローラ表面処理
なし
ローラ肉厚 (mm)
1.5
機高 (mm)
101.7

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

未確定：候補が10型番あります。

商品仕様
型番リスト
詳細情報

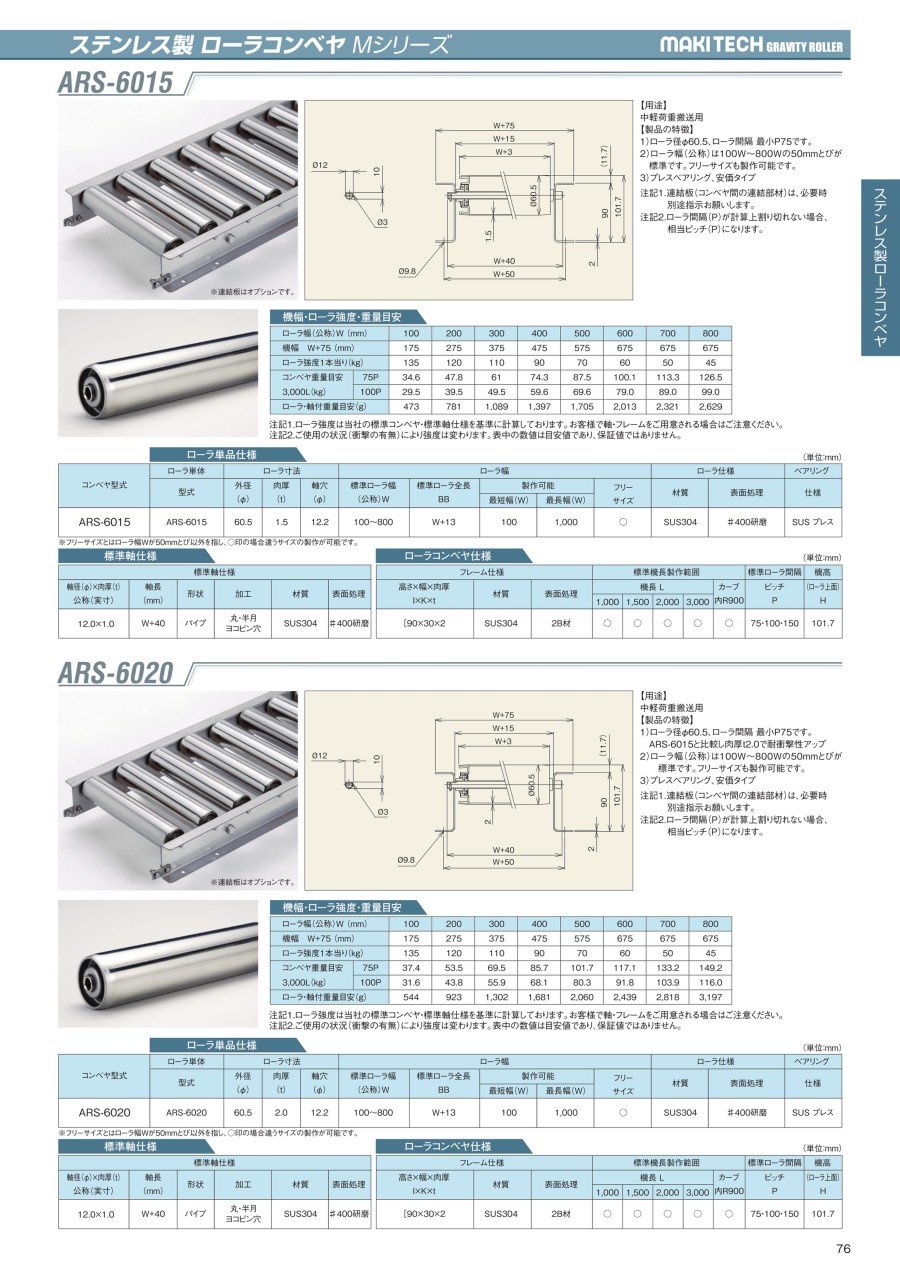

カタログ

商品仕様

外形図

ステンレス製ローラコンベヤ Mシリーズ（ARS-6015）ローラ外径60.5mm×幅100～1000mm:関連画像

製品仕様

※ 連結板は必要時別途指示お願いします。
※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
※ 連結金具はオプションです。

ローラー

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800
機幅 W+75（mm）		175	275	375	475	575	675	675	675
ローラ強度1本当り（kg）		135	120	110	90	70	60	50	45
コンベヤ重量目安3,000L（kg）	75P	34.6	47.8	61	74.3	87.5	100.1	113.3	126.5
コンベヤ重量目安3,000L（kg）	100P	29.5	39.5	49.5	59.6	69.6	79.0	89.0	99.0
ローラ・軸付重量目安（g）		473	781	1,089	1,397	1,705	2,013	2,321	2,629

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様	外輪ケース	ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
ARS-6015	ARS-6015	60.5	1.5	12.0	100～800	W+13	100	1000	○	SUS304	#400研磨	SUS プレス

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
90×30×2	SUS304	2B材	○	○	○	○	○	75・100・150	101.7

標準軸仕様

軸径（φ）×肉厚（t）公称（実寸）	軸長（mm）	形状	加工	材質	表面処理
12.0×1.0	W+40	パイプ	丸・半月／ヨコピン穴	SUS304	#400研磨

型番リスト

表示件数

型番

ARS-6015-[500-3000/10]L-[100,200,300,400,500,600,700,800,900,1000]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[101-199/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[201-299/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[301-399/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[401-499/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[501-599/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[601-699/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[701-799/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[801-899/1]W-[75,100,150,200]P

ARS-6015-[500-3000/10]L-[901-999/1]W-[75,100,150,200]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
101 ～ 199	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
201 ～ 299	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
301 ～ 399	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
401 ～ 499	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
501 ～ 599	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
601 ～ 699	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
701 ～ 799	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
801 ～ 899	ストレート	500 ～ 3000	75 ～ 200	-	-	1個
901 ～ 999	ストレート	500 ～ 3000	75 ～ 200	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

オールステンレスタイプのローラコンベヤ。
【特長】
・ローラ径60.5、ローラ間隔最小P75です
・ローラ幅（公称）は100W～800Wの50mmとびが標準です
・プレスベアリング
【用途】
・中軽荷重搬送用

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
