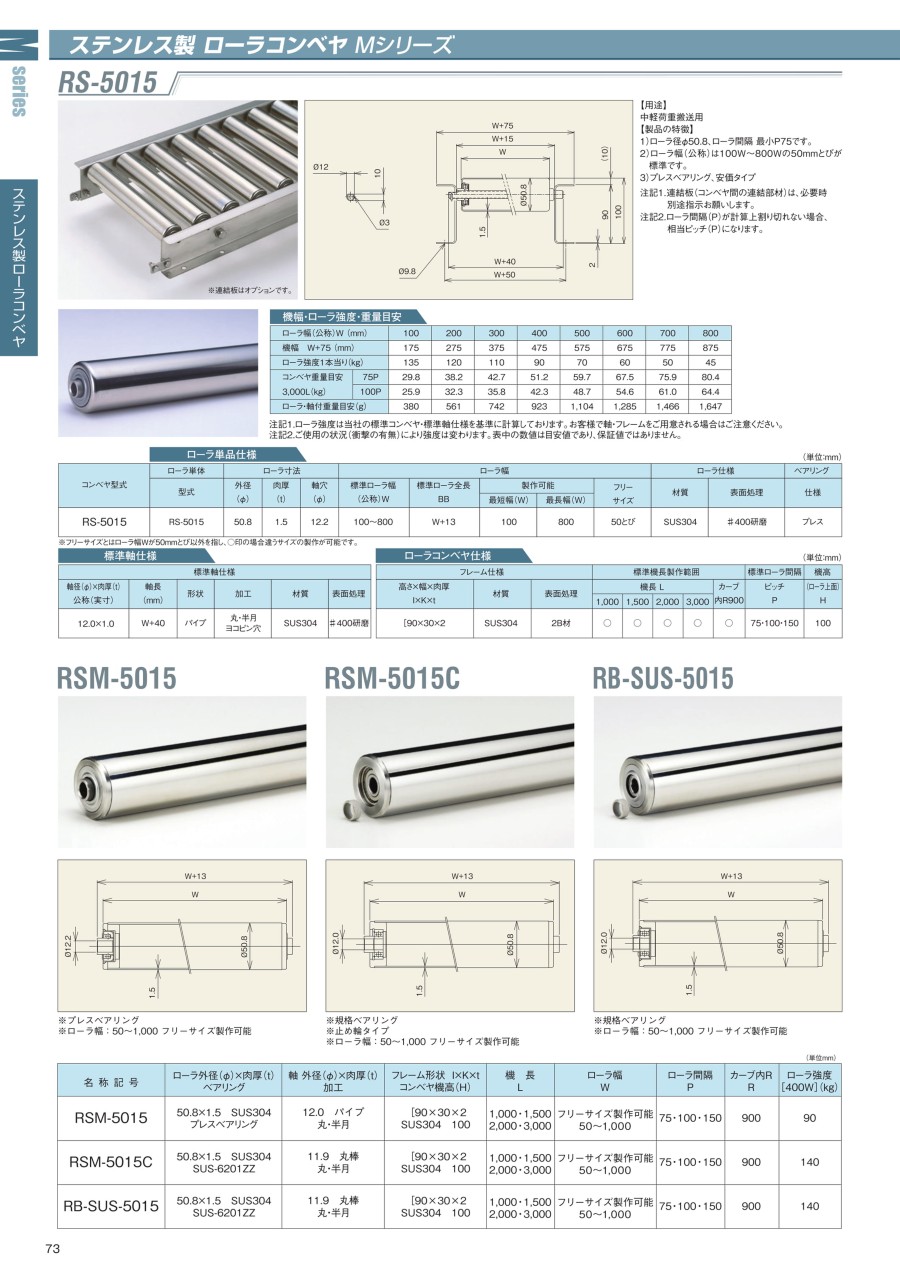

ステンレス製ローラコンベヤ Mシリーズ（RS-5015）
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形図
製品仕様
- ※ 連結板は必要時別途指示お願いします。
- ※ 連結金具はオプションです。
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | |
| ローラ強度1本当り（kg） | 135 | 120 | 110 | 90 | 70 | 60 | 50 | 45 | |
| コンベヤ重量目安3,000L（kg） | 75P | 29.8 | 38.2 | 42.7 | 51.2 | 59.7 | 67.5 | 75.9 | 80.4 |
| 100P | 25.9 | 32.3 | 35.8 | 42.3 | 48.7 | 54.6 | 61.0 | 64.4 | |
| ローラ・軸付重量目安（g） | 380 | 561 | 742 | 923 | 1,104 | 1,285 | 1,466 | 1,647 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | |||
|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | |
| RS-5015 | RS-5015 | 50.8 | 1.5 | 12.2 | 100～800 | W+13 |
| コンベヤ型番 | ローラ幅 | ローラ仕様 | 外輪ケース | ベアリング | ||
|---|---|---|---|---|---|---|
| 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||
| RS-5015 | 100 | 800 | 50とび | SUS304 | #400研磨 | プレス |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長 L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 90×30×2 | SUS304 | 2B材 | ○ | ○ | ○ | ○ | ○ | 75・100・150 | 100 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 12.0×1.0 | W+40 | パイプ | 丸・半月／ヨコピン穴 | SUS304 | #400研磨 |
型番リスト
表示件数
詳細情報
基本情報
オールステンレスタイプのローラコンベヤ。
【特長】
・ローラ径50.8mm、ローラ間隔最小P75です。
・ローラ幅（公称）は100～800Wの50mmとびが標準です。
・プレスベアリング、安価タイプ。
【用途】
・中軽荷重搬送用に最適。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
