スチール製ローラコンベヤ Mシリーズ（R-5714NB）
![スチール製ローラコンベヤ Mシリーズ（R-5714NB） R-5714NB-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[75,100,150,200]P](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221000502282/R-5714NB_20230801115836.jpg)
型番:
R-5714NB-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[75,100,150,200]P
解除- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
R-5714NB-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[75,100,150,200]Pの仕様・寸法情報
ローラ 種類
ストレート
ローラ材質
[スチール] スチール
ローラ外径(mm)
57.2
ローラ幅(mm)
100 ～ 1000
フレーム 種類
ストレート
ローラ強度(N/1本)
441.3～1765.2
仕様
標準
機長 L(mm)
500 ～ 3000
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
中荷重 / 軽搬送小物用
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚(mm)
1.4
機高(mm)
100
ローラピッチ(mm)
75 ～ 200
カーブ内R
-
カーブ角度(°)
-
商品仕様

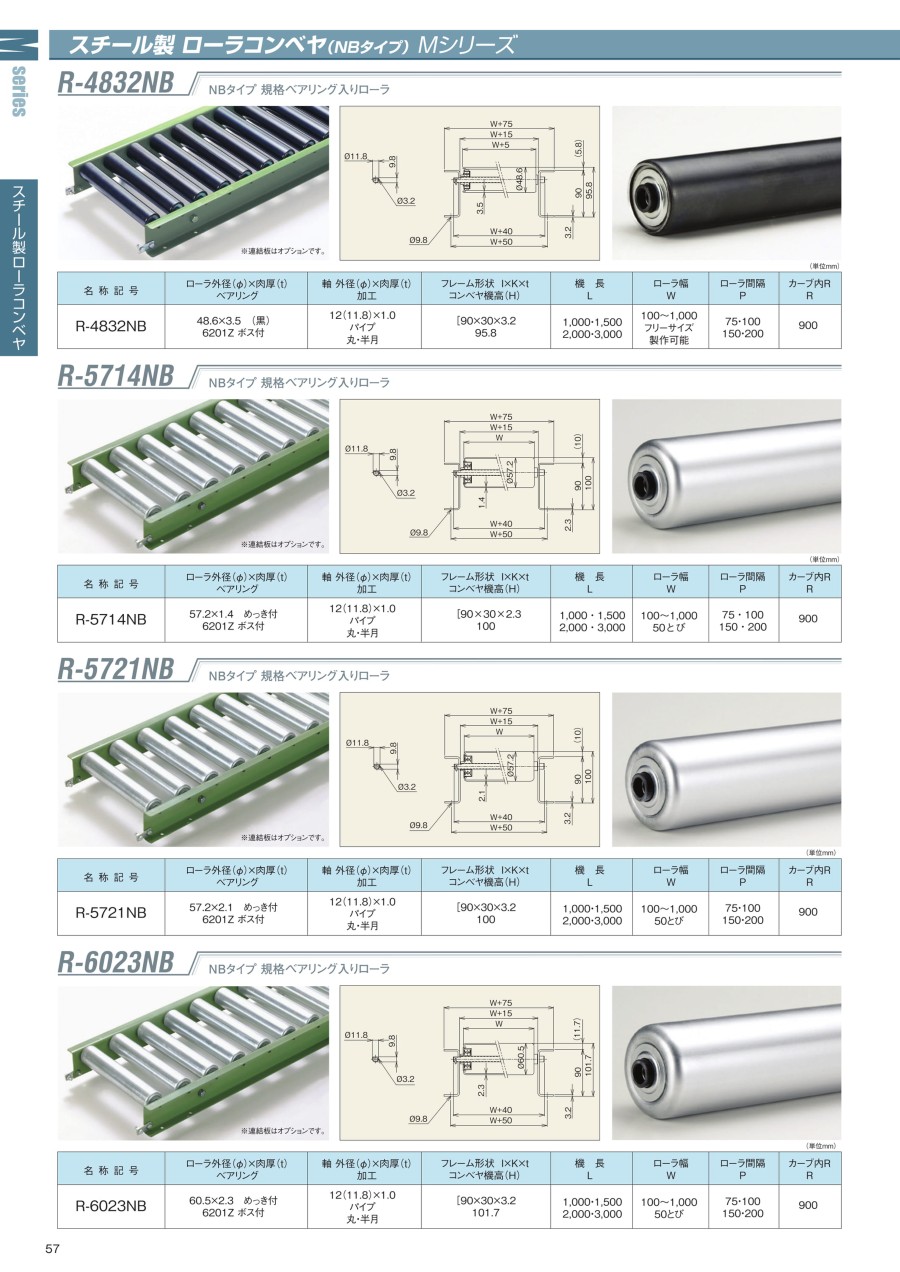

外形図
単位：mm
製品仕様
| 型番 | ローラ外径（φ）×肉厚（t） ベアリング | 軸 外径（φ）×肉厚（t） 加工 | フレーム形状 I×K×t コンベヤ機高 （H） | 機長 L | ローラ幅 W | ローラ間隔 P | カーブ内R R |
|---|---|---|---|---|---|---|---|
| R-5714NB | 57.2×1.4 めっき付 6201Z ボス付 | 12（11.8）×1.0 パイプ／丸・半月 | [90×30×2.3 100 | 1,000・1,500 2,000・3,000 | 100～1,000 50とび | 75・100 150・200 | 900 |
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
詳細情報
基本情報
直径57mmで規格ベアリング使用のスチール製ローラコンベヤ Mシリーズ R-5714NB。
【特長】
・搬送長さ500～3,000まで10mm単位、ローラ幅100～1,000mmまで指定可能。
・ベアリング部、樹脂製一体型ボスで組付けが容易。
・静音で高耐久タイプ。
・規格ベアリングにより高耐久。
・［90型フレーム標準タイプ。
【用途】
・中荷重搬送用に最適。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
