スチール製ローラコンベヤ Mシリーズ（R-6023PD）
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

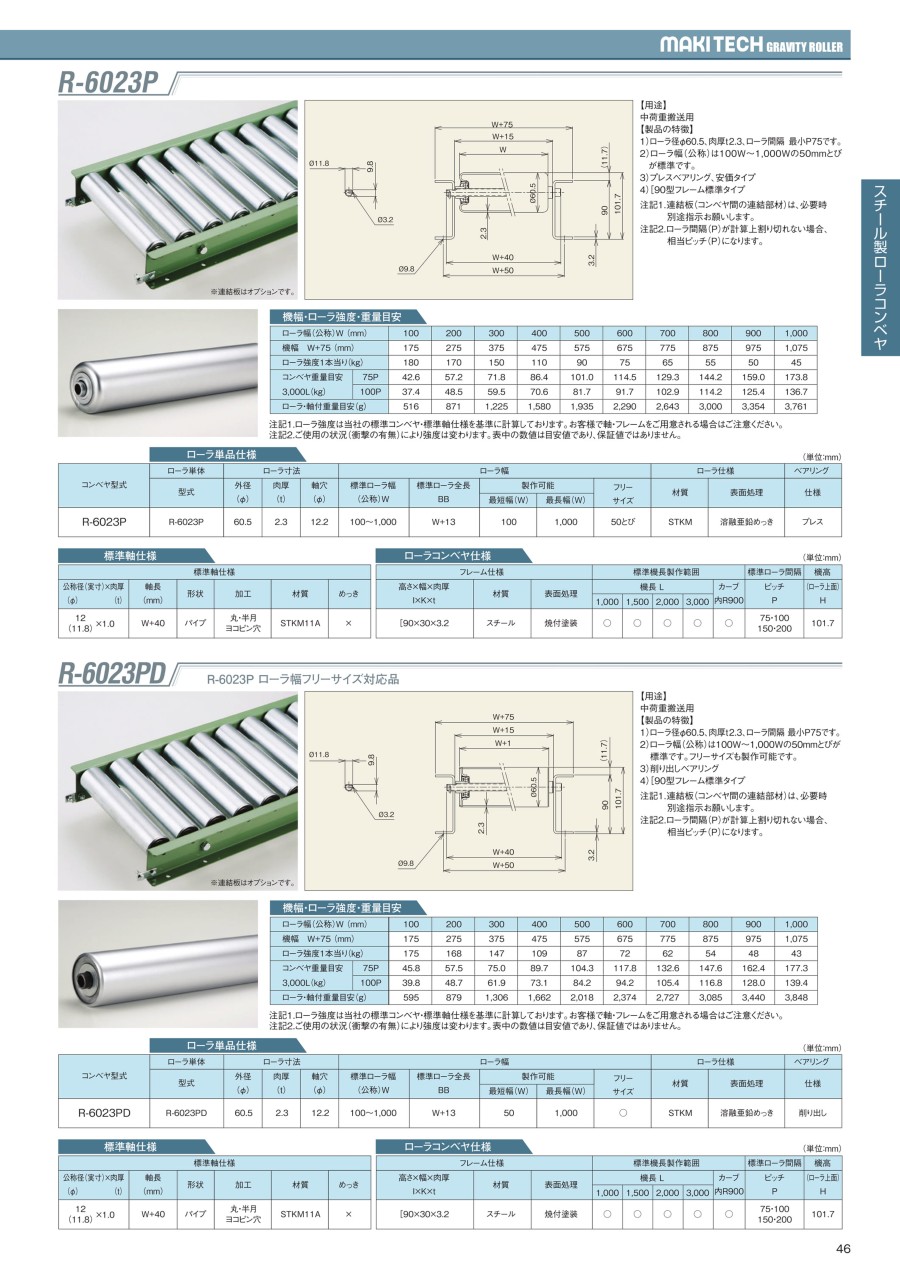

外形図
単位：mm
製品仕様
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 175 | 168 | 147 | 109 | 87 | 72 | 62 | 54 | 48 | 43 | |
| コンベヤ重量目安3,000L（kg） | 75P | 45.8 | 57.5 | 75.0 | 89.7 | 104.3 | 117.8 | 132.6 | 147.6 | 162.4 | 177.3 |
| 100P | 39.8 | 48.7 | 61.9 | 73.1 | 84.2 | 94.2 | 105.4 | 116.8 | 128.0 | 139.4 | |
| ローラ・軸付重量目安（g） | 595 | 879 | 1,306 | 1,662 | 2,018 | 2,374 | 2,727 | 3,085 | 3,440 | 3,848 | |
- ※ ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）になります。
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品
単位：mm
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅（W） | 最長幅（W） | |||||||||||
| R-6023PD | R-6023PD | 60.5 | 2.3 | 12.2 | 100～1,000 | W+13 | 50 | 1,000 | ○ | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ
単位：mm
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 90×30×3.2 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 101.7 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
削り出しベアリング採用で静音なスチール製ローラコンベヤ Mシリーズ（R-6023PD）。
【特長】
・ローラ径φ60.5（直径60.5mm）、肉厚t2.3、ローラ間隔最小P75。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準。
・フリーサイズ対応タイプ。
・90型フレーム標準タイプ。
・ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）。
【用途】
・中荷重搬送用に最適。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
