スチール製ローラコンベヤ Mシリーズ（R-5726D）
- 通常単価(税別)
- -
- 税込単価
- -
削り出しベアリング採用で静音なスチール製ローラコンベヤ Mシリーズ（R-572...
詳細情報を確認する未確定：候補が28型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

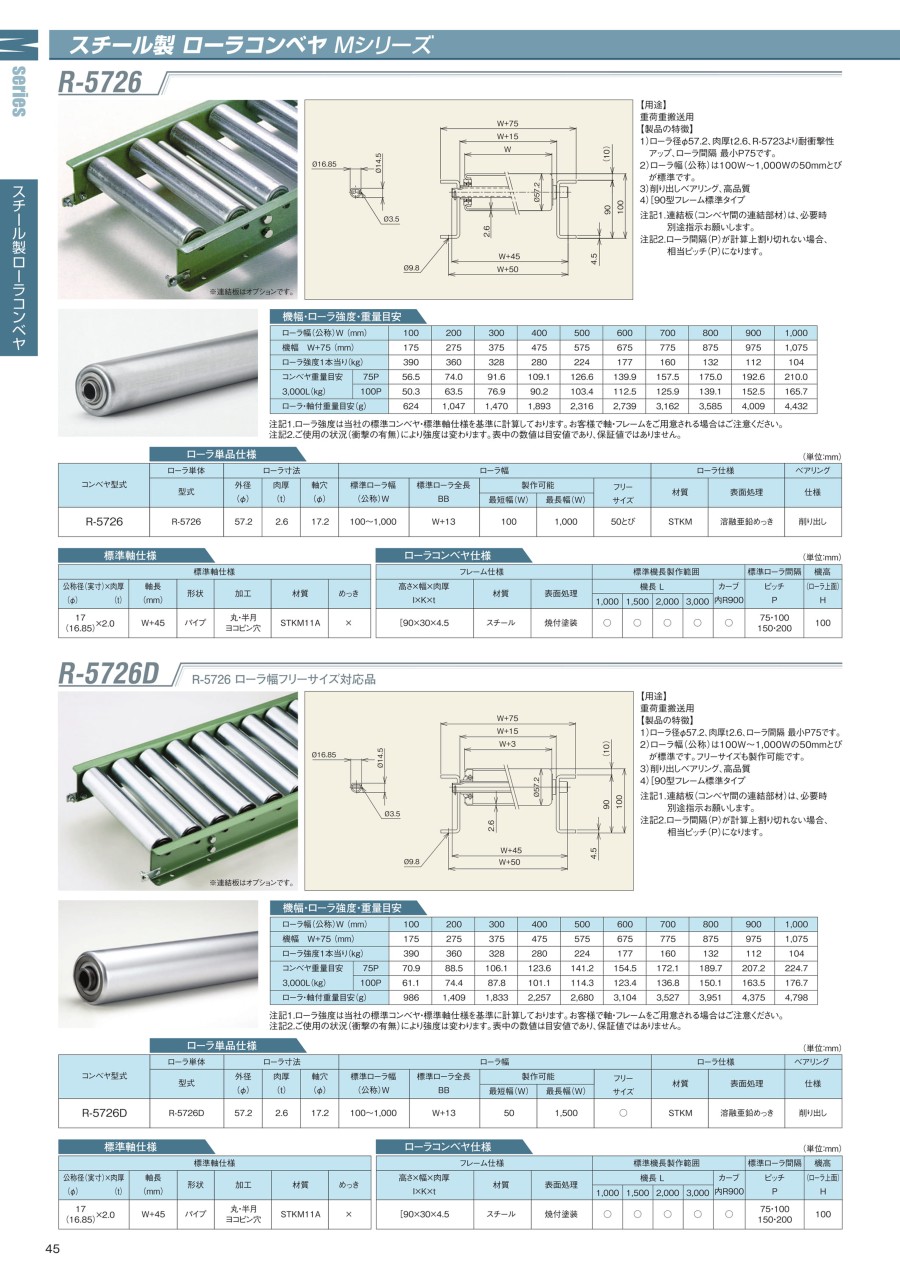

外形図
単位：mm
製品仕様
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 390 | 360 | 328 | 280 | 224 | 177 | 160 | 132 | 112 | 104 | |
| コンベヤ重量目安3,000L（kg） | 75P | 70.9 | 88.5 | 106.1 | 123.6 | 141.2 | 154.5 | 172.1 | 189.7 | 207.2 | 224.7 |
| 100P | 61.1 | 74.4 | 87.8 | 101.1 | 114.3 | 123.4 | 136.8 | 150.1 | 163.5 | 176.7 | |
| ローラ・軸付重量目安（g） | 986 | 1,409 | 1,833 | 2,257 | 2,680 | 3,104 | 3,527 | 3,951 | 4,375 | 4,798 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品
単位：mm
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅（W） | 最長幅（W） | |||||||||||
| R-5726D | R-5726D | 57.2 | 2.6 | 17.2 | 100～1,000 | W+13 | 50 | 1,500 | 50とび | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ
単位：mm
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| [90×30×4.5 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 100 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
削り出しベアリング採用で静音なスチール製ローラコンベヤ Mシリーズ（R-5726D）。
【特長】
・ローラ径φ57.2（直径57.2mm）、肉厚t2.6、ローラ間隔最小75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・フリーサイズ対応タイプ。
・［90型フレーム標準タイプ。
・ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）。
【用途】
・重荷重搬送用に最適。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
