片山チエン

2060ニバイピッチスプロケット Sローラ用B形軸穴加工済

カタログ

通常単価(税別): 13,973円～24,653円

税込単価: 15,370円～27,118円

通常出荷日：6日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速に...

よく一緒に見られています

片山チエン

通常出荷日：6 日目

よく一緒に見られています

片山チエン

通常出荷日：在庫品1日目

未確定：候補が137型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

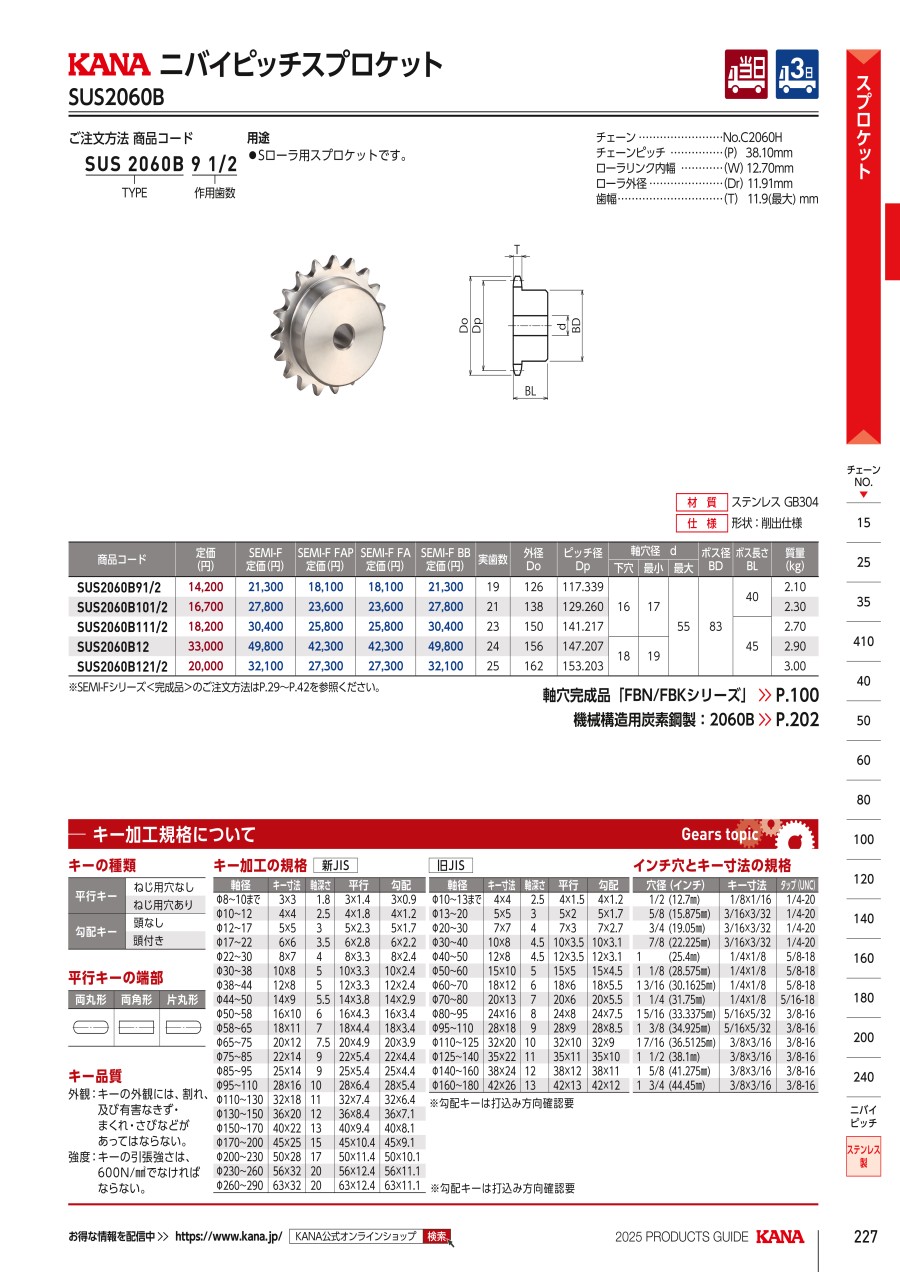

カタログ

商品情報

外形図

製品仕様

材質：ステンレス
チェーン：No.C2060H
チェーンピッチ：（P）38.10mm
ローラリンク内幅：（W）12.70mm
ローラ外径：（Dr）11.91mm
歯幅：（T）11.7mm

規格表

型番	作用歯数	実歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	重量 kg
型番	作用歯数	実歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	重量 kg
SUS 2060B	9 1/2	19	126	117.34	16	17	55	83	40	削出仕様	2.1
	10/1/2	21	138	129.26	16	17	55	83	40		2.3
	11 1/2	23	150	141.22	16	17	55	80	45		2.7
	12 1/2	25	162	153.20	18	19	55	80	45		3.0

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

19	17	5	2.3	M6	1個
19	18	6	2.8	M6	1個
19	19	6	2.8	M6	1個
19	20	6	2.8	M6	1個
19	21	6	2.8	M6	1個
19	22	6	2.8	M6	1個
19	23	8	3.3	M8	1個
19	24	8	3.3	M8	1個
19	26	8	3.3	M8	1個
19	27	8	3.3	M8	1個
19	28	8	3.3	M8	1個
19	29	8	3.3	M8	1個
19	31	10	3.3	M8	1個
19	32	10	3.3	M8	1個
19	33	10	3.3	M8	1個
19	34	10	3.3	M8	1個
19	36	10	3.3	M8	1個
19	37	10	3.3	M8	1個
19	38	10	3.3	M8	1個
19	39	12	3.3	M8	1個
19	41	12	3.3	M8	1個
19	42	12	3.3	M8	1個
19	43	12	3.3	M8	1個
19	44	12	3.3	M8	1個
19	45	14	3.8	M10	1個
19	46	14	3.8	M10	1個
19	47	14	3.8	M10	1個
19	48	14	3.8	M10	1個
19	49	14	3.8	M10	1個
19	51	16	4.3	M12	1個
19	52	16	4.3	M12	1個
19	53	16	4.3	M12	1個
19	54	16	4.3	M12	1個
19	55	16	4.3	M12	1個
21	17	5	2.3	M6	1個
21	18	6	2.8	M6	1個
21	19	6	2.8	M6	1個
21	20	6	2.8	M6	1個
21	21	6	2.8	M6	1個
21	22	6	2.8	M6	1個
21	23	8	3.3	M8	1個
21	24	8	3.3	M8	1個
21	26	8	3.3	M8	1個
21	27	8	3.3	M8	1個
21	28	8	3.3	M8	1個
21	29	8	3.3	M8	1個
21	31	10	3.3	M8	1個
21	32	10	3.3	M8	1個
21	33	10	3.3	M8	1個
21	34	10	3.3	M8	1個
21	36	10	3.3	M8	1個
21	37	10	3.3	M8	1個
21	38	10	3.3	M8	1個
21	39	12	3.3	M8	1個
21	41	12	3.3	M8	1個
21	42	12	3.3	M8	1個
21	43	12	3.3	M8	1個
21	44	12	3.3	M8	1個
21	45	14	3.8	M10	1個
21	46	14	3.8	M10	1個

通常単価(税別) (税込単価)	通常出荷日

13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
13,973円 ( 15,370円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目
21,947円 ( 24,142円 )	6日目

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2060ニバイピッチスプロケット Sローラ用B形軸穴加工済のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 2060ニバイピッチスプロケット Sローラ用B形軸穴加工済	標準2060ニバイピッチスプロケット Sローラ用B形	標準2060ニバイピッチスプロケット Sローラ用B形セミFシリーズ軸穴加工済（新JISキー）	2040ニバイピッチスプロケット Sローラ用B形軸穴加工済	2050ニバイピッチスプロケット Sローラ用B形軸穴加工済	SUS標準ステンレス2060ニバイピッチスプロケット Sローラ用B形
メーカー	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン
通常価格	13,973円-	1,559円 -	4,789円 -	8,959円 -	11,529円 -	10,565円 -
通常出荷日	6日目	在庫品1日目〜	6日目	6日目	6日目	4日目〜
スプロケット形状	B形	B形	B形	B形	B形	B形
チエーンNo.	C2060H	C2060H	C2060H	C2040	C2050	C2060H
列数	1	1	1	1	1	1
種類	軸穴加工タイプ	下穴タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	下穴タイプ
材質	ステンレス	スチール	スチール	ステンレス	ステンレス	ステンレス
