片山チエン

標準スプロケット NK40-2B形セミFシリーズ軸穴加工済（新JISキー）

Name: 標準スプロケット NK40-2B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501607
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 4,029円～23,099円

税込単価: 4,432円～25,409円

通常出荷日：6日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速に...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

よく一緒に見られています

片山チエン

スプロケット標準スプロケット40-2B型

通常価格(税別)： 948円 (税込価格：1,043円)

通常出荷日：3 日目～

よく一緒に見られています

片山チエン

標準スプロケット NK60-2B形セミFシリーズ軸穴加工済（新JISキー）

通常価格(税別)： 5,188円 (税込価格：5,707円)

通常出荷日：6 日目～

未確定：候補が1,419型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

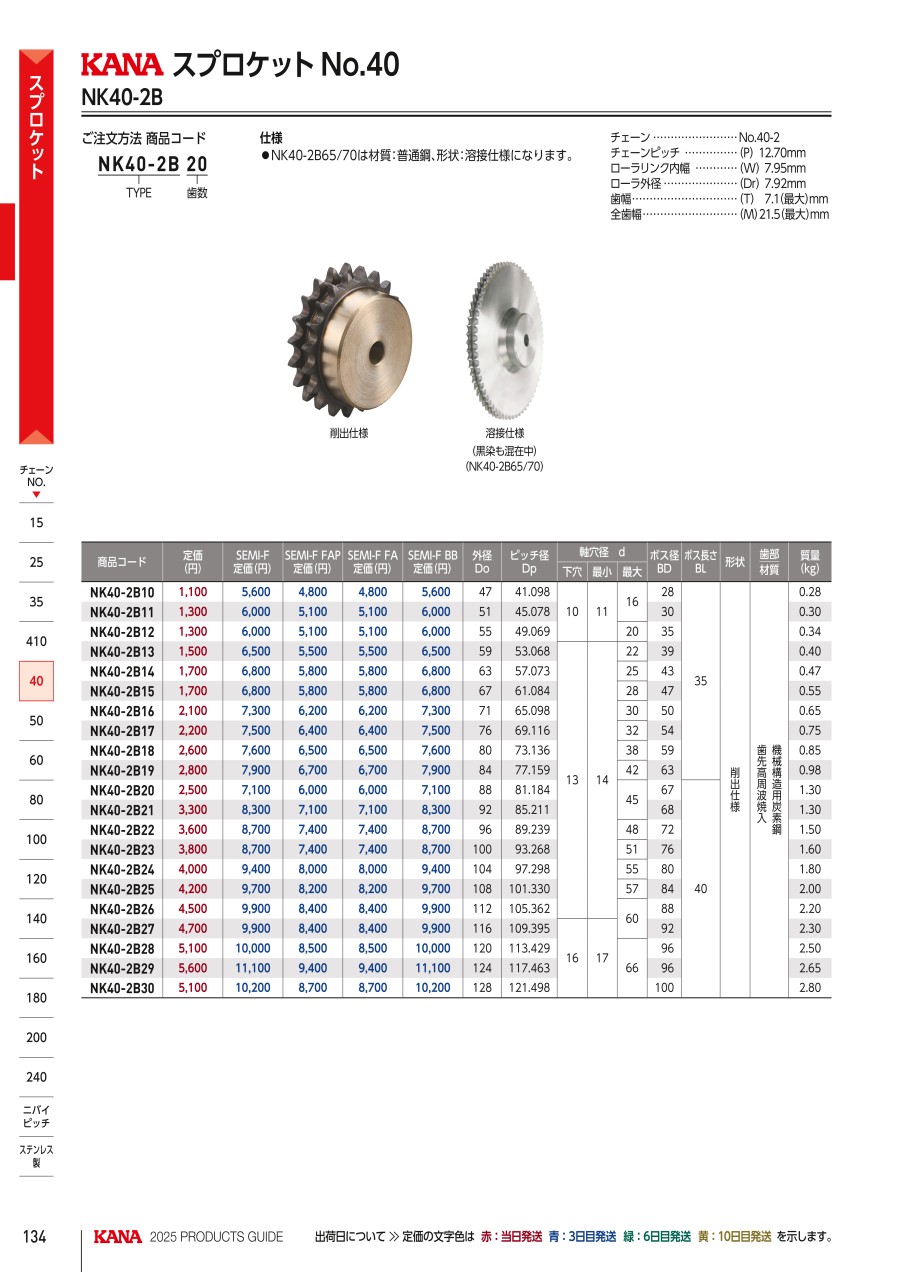

カタログ

商品情報

外形図

製品仕様

チェーン：No.40-2
チェーンピッチ（P）：12.70mm
ローラリンク内幅（W）：7.95mm
ローラ外径（Dr）：7.92mm
歯幅（T）：7.0mm／（M）：21.4mm

※KANAマシンキーを併せてご利用ください。

規格表

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

止めネジ数量

角度

(°)

最小発注数量

10	11	-	-	-	-	-	1個
10	12	4	1.8	M5	2	120	1個
10	13	5	2.3	M6	2	120	1個
10	14	5	2.3	M6	2	120	1個
10	15	5	2.3	M6	2	120	1個
10	16	5	2.3	M6	2	120	1個
11	11	-	-	-	-	-	1個
11	12	4	1.8	M5	2	120	1個
11	13	5	2.3	M6	2	120	1個
11	14	5	2.3	M6	2	120	1個
11	15	5	2.3	M6	2	120	1個
11	16	5	2.3	M6	2	120	1個
12	11	-	-	-	-	-	1個
12	12	4	1.8	M5	2	120	1個
12	13	5	2.3	M6	2	120	1個
12	14	5	2.3	M6	2	120	1個
12	15	5	2.3	M6	2	120	1個
12	16	5	2.3	M6	2	120	1個
12	17	5	2.3	M6	2	120	1個
12	18	6	2.8	M6	2	120	1個
12	19	6	2.8	M6	2	120	1個
12	20	6	2.8	M6	2	120	1個
13	14	5	2.3	M6	2	120	1個
13	15	5	2.3	M6	2	120	1個
13	16	5	2.3	M6	2	120	1個
13	17	5	2.3	M6	2	120	1個
13	18	6	2.8	M6	2	120	1個
13	19	6	2.8	M6	2	120	1個
13	20	6	2.8	M6	2	120	1個
13	21	6	2.8	M6	2	120	1個
13	22	6	2.8	M6	2	120	1個
14	14	5	2.3	M6	2	120	1個
14	15	5	2.3	M6	2	120	1個
14	16	5	2.3	M6	2	120	1個
14	17	5	2.3	M6	2	120	1個
14	18	6	2.8	M6	2	120	1個
14	19	6	2.8	M6	2	120	1個
14	20	6	2.8	M6	2	120	1個
14	21	6	2.8	M6	2	120	1個
14	22	6	2.8	M6	2	120	1個
14	23	8	3.3	M8	2	120	1個
14	24	8	3.3	M8	2	120	1個
14	25	8	3.3	M8	2	120	1個
15	14	5	2.3	M6	2	120	1個
15	15	5	2.3	M6	2	120	1個
15	16	5	2.3	M6	2	120	1個
15	17	5	2.3	M6	2	120	1個
15	18	6	2.8	M6	2	120	1個
15	19	6	2.8	M6	2	120	1個
15	20	6	2.8	M6	2	120	1個
15	21	6	2.8	M6	2	120	1個
15	22	6	2.8	M6	2	120	1個
15	23	8	3.3	M8	2	120	1個
15	24	8	3.3	M8	2	120	1個
15	25	8	3.3	M8	2	120	1個
15	26	8	3.3	M8	2	120	1個
15	27	8	3.3	M8	2	120	1個
15	28	8	3.3	M8	2	120	1個
16	14	5	2.3	M6	2	120	1個
16	15	5	2.3	M6	2	120	1個

通常単価(税別) (税込単価)	通常出荷日

4,731円 ( 5,204円 )	6日目
4,731円 ( 5,204円 )	6日目
4,731円 ( 5,204円 )	6日目
4,731円 ( 5,204円 )	6日目
4,245円 ( 4,670円 )	6日目
4,029円 ( 4,432円 )	6日目
4,782円 ( 5,260円 )	6日目
4,782円 ( 5,260円 )	6日目
4,782円 ( 5,260円 )	6日目
4,782円 ( 5,260円 )	6日目
4,782円 ( 5,260円 )	6日目
4,782円 ( 5,260円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
4,304円 ( 4,734円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
5,060円 ( 5,566円 )	6日目
4,120円 ( 4,532円 )	6日目
5,116円 ( 5,628円 )	6日目
5,116円 ( 5,628円 )	6日目
5,116円 ( 5,628円 )	6日目
4,679円 ( 5,147円 )	6日目
5,116円 ( 5,628円 )	6日目
5,116円 ( 5,628円 )	6日目
4,679円 ( 5,147円 )	6日目
5,116円 ( 5,628円 )	6日目
5,399円 ( 5,939円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
5,332円 ( 5,865円 )	6日目
4,874円 ( 5,361円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,384円 ( 5,922円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
5,356円 ( 5,892円 )	6日目
4,874円 ( 5,361円 )	6日目
5,384円 ( 5,922円 )	6日目
5,384円 ( 5,922円 )	6日目
5,384円 ( 5,922円 )	6日目
5,381円 ( 5,919円 )	6日目
5,381円 ( 5,919円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準スプロケット NK40-2B形セミFシリーズ軸穴加工済（新JISキー）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械部品

満足度：5.02020/08/31

選択肢が豊富、CADデータもあり効率よく設計が進められる。品質も問題ない。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品標準スプロケット NK40-2B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット NK50-2B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット NK60-2B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット NK80-2B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット NK120-2B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット 40B形セミFシリーズ軸穴加工済（新JISキー）
メーカー	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン
通常価格	4,029円-	4,484円 -	5,188円 -	9,239円 -	18,507円 -	2,598円 -
通常出荷日	6日目	6日目	6日目〜	6日目	6日目	6日目
スプロケット形状	B形	B形	B形	B形	B形	B形
チエーンNo.	40	50	60	80	120	40
列数	2	2	2	2	2	1
種類	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ
材質	スチール	スチール	スチール	スチール	スチール	スチール
