【在庫品】単体バルブ パイロット式5ポート弁 4KB1～4シリーズ
未確定：候補が24,229型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
4KB110
2位置シングル:グロメットリード線
小形端子箱:（B<ランプなし>・L・LS<ランプ付>）
C形コネクタ:（C・C1・C0※・C2・C2※・C3）
D形コネクタ:（D・D1・D0※・D2・D2※・D3）
外部パイロット:（K）
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
共通仕様
電気仕様
| 項目 | 内容 |
|---|---|
| 弁の種類と操作方式 | パイロット式ソフトスプール弁 |
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 0.70 |
| 最低使用圧力 MPa | デジタルカタログの機種別仕様参照 |
| 耐圧力 MPa | 1.05 |
| 周囲温度 ℃ | -5～50（凍結なきこと） |
| 流体温度 ℃ | 5～50 |
| 給油 | 不要 |
| 保護構造 | 防塵 |
| 耐振動 m/s2 | 50以下 |
| 耐衝撃 m/s2 | 300以下 |
| 雰囲気 | 腐蝕性ガス雰囲気での使用は不可 |
| 項目 | 4KB1・2 | 4KB3・4 | ||
|---|---|---|---|---|
| 定格電圧 V | AC | 100,200（50/60Hz） | ||
| DC | 24 | |||
| 電圧変動範囲 | ±10% | |||
| 起動電流 A | AC | 100V | 0.056/0.044 | 0.046/0.042 |
| AC | 200V | 0.028/0.022 | 0.023/0.021 | |
| 保持電流 A | AC | 100V | 0.028/0.022 | 0.023/0.021 |
| AC | 200V | 0.014/0.011 | ||
| DC | 24V | 0.075 | ||
| 消費電力 W （ ）内はインジケータ付 | AC | 100V | 1.8/1.4 （1.8/1.5） | 1.6/1.3 （1.8/1.5） |
| AC | 200V | 1.8/1.4 （1.8/1.5） | 1.6/1.3 （1.8/1.5） | |
| DC | 24V | 1.8（2.0） | ||
| 耐熱クラス | B（モールドコイル） | |||
| 温度上昇 ℃ | 43 | 30 | ||
注1:外部パイロット（オプション記号:K）を選択時の使用圧力は0～0.7MPa です。
また、パイロット圧力は0.2～0.7MPaでご使用ください。
また、パイロット圧力は0.2～0.7MPaでご使用ください。
参考:定格電圧AC100V 50/60HzはAC110V 60Hz、
AC200V 50/60HzはAC220V 60Hzで使用できます。
AC200V 50/60HzはAC220V 60Hzで使用できます。
内部構造
4KB110/2位置シングル
主要部品リスト
4KB110/2位置シングル
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体（ボディ） | アルミニウム合金ダイカスト | 8 | スプールパッキン | ニトリルゴム |
| 2 | 弁体（スプール） | アルミニウム | 9 | ピストン | 樹脂 |
| 3 | 弁ばね | ステンレス鋼 | 10 | ピストンパッキン | ニトリルゴム |
| 4 | キャップ | 樹脂 | 11 | 弁シート | ニトリルゴム |
| 5 | プランジャ | - | 12 | 手動ボタン | 樹脂 |
| 6 | プランジャばね | - | 13 | パイロット弁 | 樹脂 |
| 7 | コイル組立 | - | - | - | - |
※上記以外の型番についての情報はデジタルカタログをご参照ください。

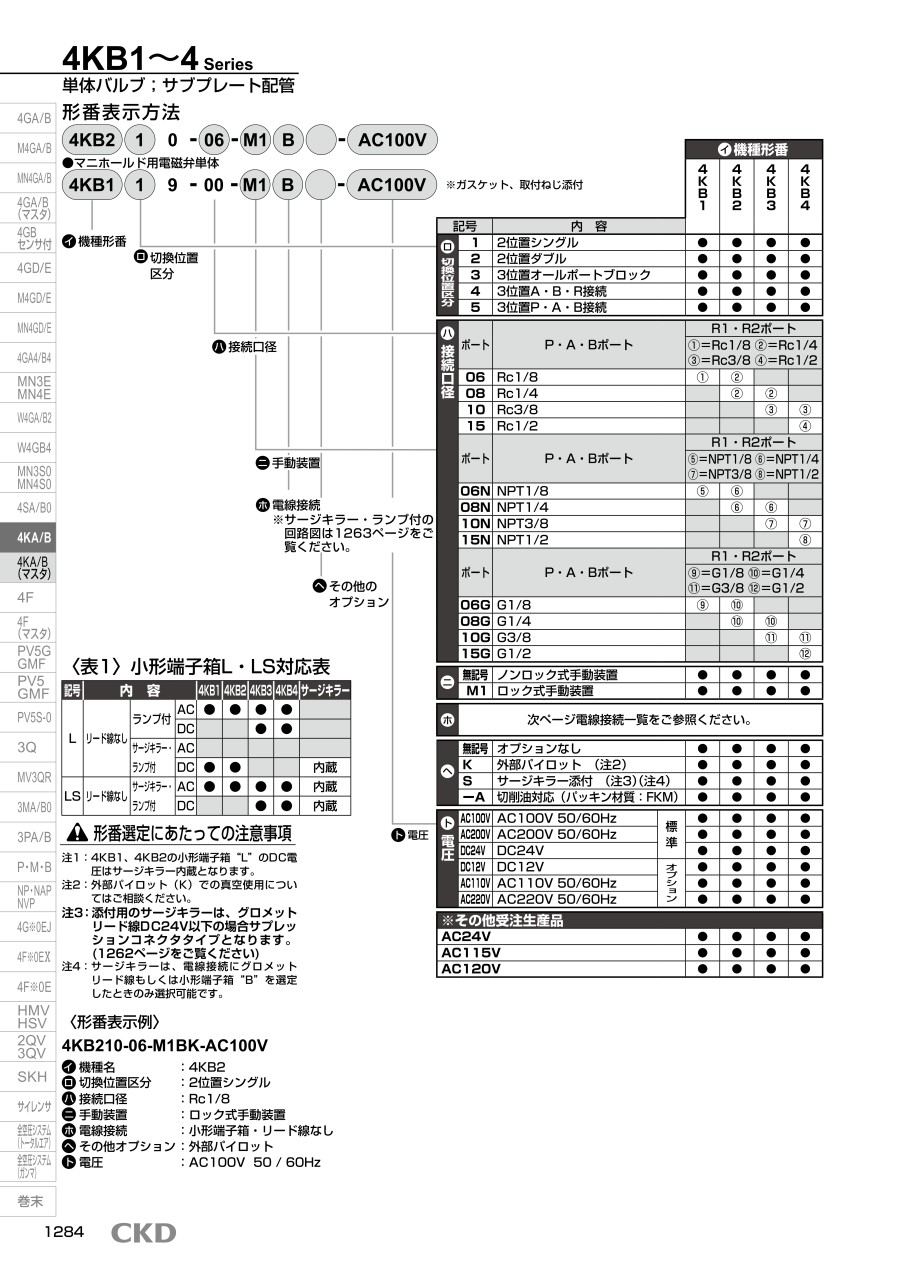

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,996円 ( 8,796円 ) | 在庫品1日目当日出荷可能 |
8,293円 ( 9,122円 ) | 8日目 |
7,997円 ( 8,797円 ) | 在庫品1日目当日出荷可能 |
8,293円 ( 9,122円 ) | 8日目 |
8,621円 ( 9,483円 ) | 在庫品1日目当日出荷可能 |
8,452円 ( 9,297円 ) | 8日目 |
8,343円 ( 9,177円 ) | 8日目 |
8,387円 ( 9,226円 ) | 8日目 |
8,621円 ( 9,483円 ) | 在庫品1日目当日出荷可能 |
8,770円 ( 9,647円 ) | 8日目 |
9,129円 ( 10,042円 ) | 8日目 |
8,770円 ( 9,647円 ) | 8日目 |
9,129円 ( 10,042円 ) | 8日目 |
9,129円 ( 10,042円 ) | 8日目 |
8,770円 ( 9,647円 ) | 8日目 |
8,824円 ( 9,706円 ) | 8日目 |
9,272円 ( 10,199円 ) | 8日目 |
8,824円 ( 9,706円 ) | 8日目 |
9,272円 ( 10,199円 ) | 8日目 |
9,272円 ( 10,199円 ) | 8日目 |
8,824円 ( 9,706円 ) | 8日目 |
8,137円 ( 8,951円 ) | 8日目 |
8,487円 ( 9,336円 ) | 8日目 |
8,137円 ( 8,951円 ) | 8日目 |
8,487円 ( 9,336円 ) | 8日目 |
8,487円 ( 9,336円 ) | 8日目 |
8,137円 ( 8,951円 ) | 在庫品1日目当日出荷可能 |
8,242円 ( 9,066円 ) | 8日目 |
8,586円 ( 9,445円 ) | 8日目 |
8,242円 ( 9,066円 ) | 8日目 |
8,586円 ( 9,445円 ) | 8日目 |
8,586円 ( 9,445円 ) | 8日目 |
8,242円 ( 9,066円 ) | 8日目 |
8,900円 ( 9,790円 ) | 8日目 |
9,372円 ( 10,309円 ) | 8日目 |
8,900円 ( 9,790円 ) | 8日目 |
9,372円 ( 10,309円 ) | 8日目 |
9,372円 ( 10,309円 ) | 8日目 |
8,900円 ( 9,790円 ) | 8日目 |
8,400円 ( 9,240円 ) | 8日目 |
8,872円 ( 9,759円 ) | 8日目 |
8,524円 ( 9,376円 ) | 8日目 |
8,872円 ( 9,759円 ) | 8日目 |
8,872円 ( 9,759円 ) | 8日目 |
8,533円 ( 9,386円 ) | 9日目 |
9,186円 ( 10,105円 ) | 8日目 |
9,658円 ( 10,624円 ) | 8日目 |
9,186円 ( 10,105円 ) | 8日目 |
9,658円 ( 10,624円 ) | 8日目 |
9,658円 ( 10,624円 ) | 8日目 |
9,186円 ( 10,105円 ) | 8日目 |
9,237円 ( 10,161円 ) | 8日目 |
9,557円 ( 10,513円 ) | 8日目 |
9,087円 ( 9,996円 ) | 8日目 |
9,557円 ( 10,513円 ) | 8日目 |
9,557円 ( 10,513円 ) | 8日目 |
9,087円 ( 9,996円 ) | 9日目 |
9,872円 ( 10,859円 ) | 8日目 |
10,343円 ( 11,377円 ) | 8日目 |
9,872円 ( 10,859円 ) | 8日目 |
詳細情報
基本情報
当ページ記載型番は18：00までのご注文で当日出荷可能。
幅広いラインアップを持つコンパクトなバルブ。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
このページに無い仕様は、こちらのページをご確認ください。 https://jp.misumi-ec.com/vona2/detail/221000184952/?
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
