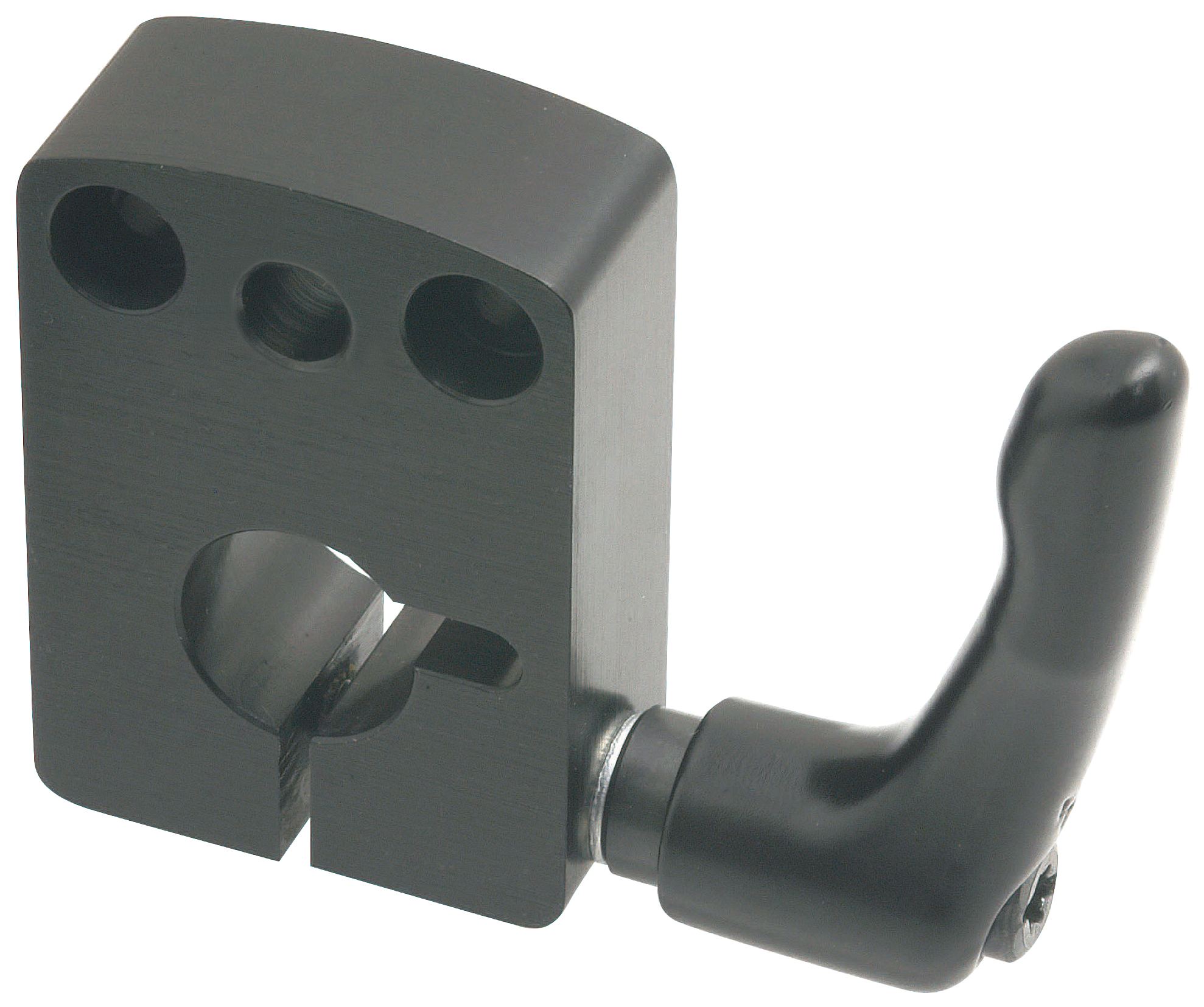

インジケーター&スケール クランプ プレート（SKPZN）
- 通常単価(税別)
- 4,589円～5,774円
- 税込単価
- 5,048円～6,351円
【特長】・機械の振動によるスピンドルの回転が防止できます。・シャフトを長期間確...
詳細情報を確認する- 回転止め種類
- ポジションインジケータ用回転止めセット
- 形状
- ブロック
- タイプ
- スタンダード
- 材質
- 亜鉛ダイカスト
- レバー位置
- 横付け
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報

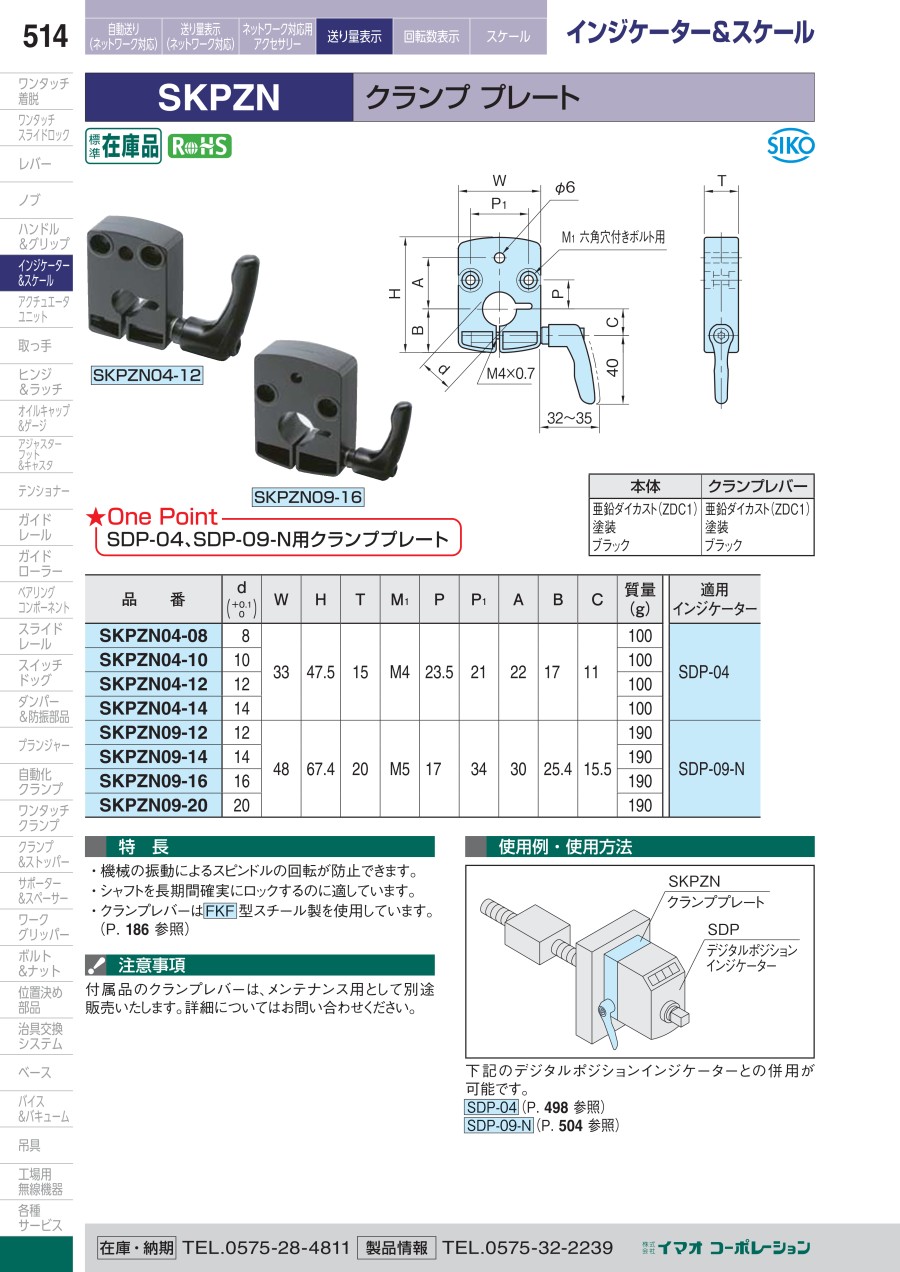

外形図
製品仕様
材質
| 本体 | クランプレバー |
|---|---|
| 亜鉛ダイカスト（ZDC1） 塗装 ブラック | 亜鉛ダイカスト（ZDC1） 塗装 ブラック |
規格表
| 型番 | d （0～+0.1） | W | H | T | M1 | P | P1 | A | B | C | 質量 （g） | 適用 インジケーター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKPZN04-08 | 8 | 33 | 47.5 | 15 | M4 | 23.5 | 21 | 22 | 17.0 | 11.0 | 100 | SDP-04 |
| SKPZN04-10 | 10 | 100 | ||||||||||
| SKPZN04-12 | 12 | 100 | ||||||||||
| SKPZN04-14 | 14 | 100 | ||||||||||
| SKPZN09-12 | 12 | 48 | 67.4 | 20 | M5 | 17.0 | 34 | 30 | 25.4 | 15.5 | 190 | SDP-09-N |
| SKPZN09-14 | 14 | 190 | ||||||||||
| SKPZN09-16 | 16 | 190 | ||||||||||
| SKPZN09-20 | 20 | 190 |
使用例
下記のデジタルポジションインジケーターとの併用が可能です。
SDP-04
SDP-09-N
商品特長詳細
・機械の振動によるスピンドルの回転が防止できます。
・シャフトを長期間確実にロックするのに適しています。
・クランプレバーはFKF型スチール製を使用しています。
注意・禁止事項
付属品のクランプレバーは、メンテナンス用として別途販売いたします。詳細についてはお問い合わせください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,856円 ( 5,342円 ) | 3日目 |
4,589円 ( 5,048円 ) | 3日目 |
4,856円 ( 5,342円 ) | 在庫品1日目当日出荷可能 |
4,589円 ( 5,048円 ) | 3日目 |
5,389円 ( 5,928円 ) | 3日目 |
5,774円 ( 6,351円 ) | 4日目 |
5,389円 ( 5,928円 ) | 3日目 |
5,774円 ( 6,351円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・機械の振動によるスピンドルの回転が防止できます。
・シャフトを長期間確実にロックするのに適しています。
・クランプレバーはFKF型スチール製を使用しています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
インジケーター&スケール クランプ プレート（SKPZN）のレビュー
自社設備の一部品として使用
5
5.02018/09/12
自社設備の一部品として使用しています。デジタルポジションインジケータを固定するために必須の部品であり利用していますが、機...もっと読む
0人が参考にしています。
