エナジーチェーン用 取付ブラケット（2400／2500型用）
- 通常単価(税別)
- 1,632円～2,904円
- 税込単価
- 1,795円～3,194円
エナジーチェーンのケーブル保護管の取付ブラケット（両端セット）。【特長】・樹脂...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

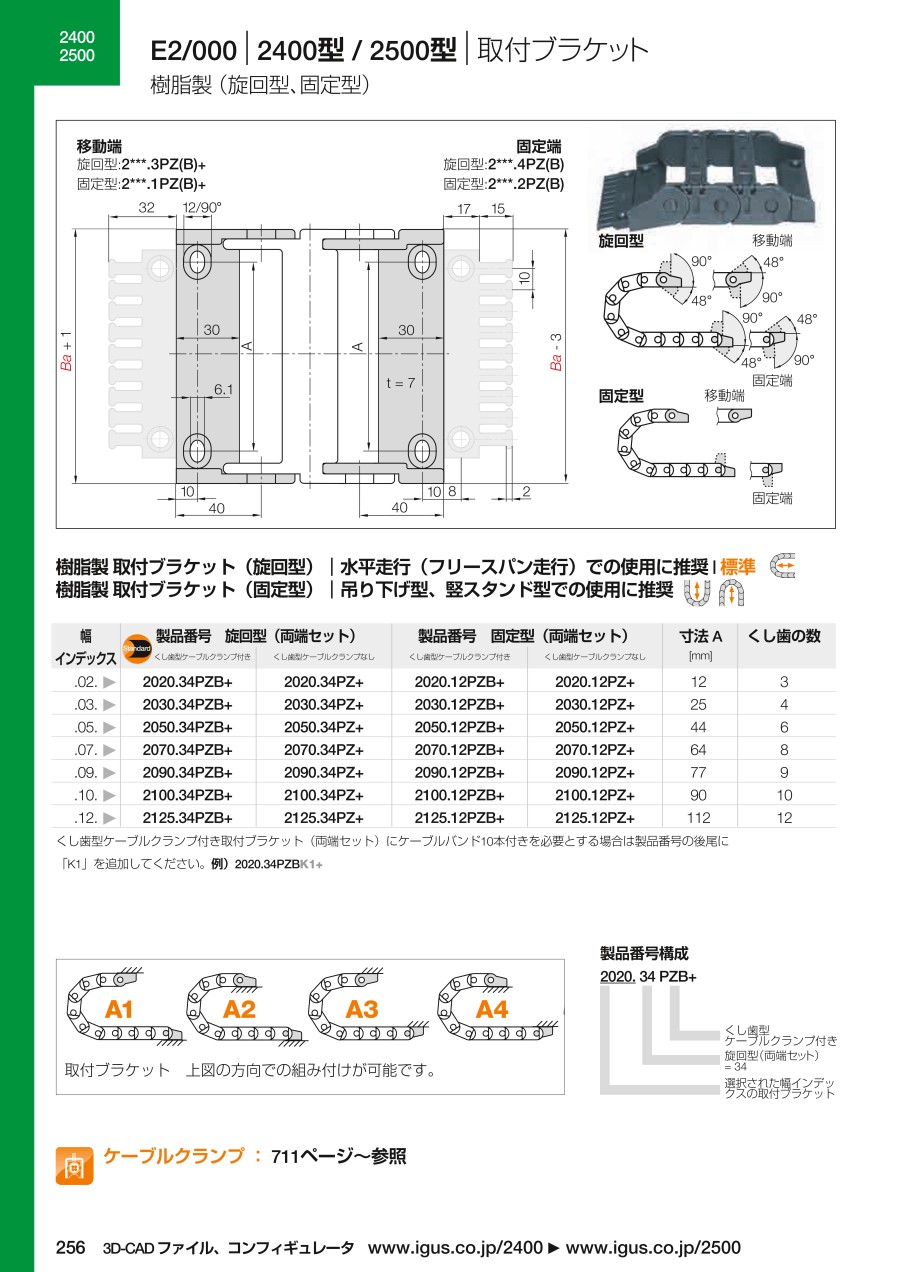

外形図
製品仕様
- 旋回型：水平走行（フリースパン走行）に推奨。
- 固定型：吊り下げ型、堅スタンドでの使用に推奨。
| 巾インデックス | 型番 旋回型（両端セット） | 型番 固定型（両端セット） | 寸法A ［mm］ | くし歯の数 | ||
|---|---|---|---|---|---|---|
| くし歯型ケーブルクランプ付き | くし歯型ケーブルクランプなし | くし歯型ケーブルクランプ付き | くし歯型ケーブルクランプなし | |||
| .02. | 2020.34PZB+ | 2020.34PZ+ | 2020.12PZB+ | 2020.12PZ+ | 12 | 3 |
| .03. | 2030.34PZB+ | 2030.34PZ+ | 2030.12PZB+ | 2030.12PZ+ | 25 | 4 |
| .05. | 2050.34PZB+ | 2050.34PZ+ | 2050.12PZB+ | 2050.12PZ+ | 44 | 6 |
| .07. | 2070.34PZB+ | 2070.34PZ+ | 2070.12PZB+ | 2070.12PZ+ | 64 | 8 |
| .09. | 2090.34PZB+ | 2090.34PZ+ | 2090.12PZB+ | 2090.12PZ+ | 77 | 9 |
| .10. | 2100.34PZB+ | 2100.34PZ+ | 2100.12PZB+ | 2100.12PZ+ | 90 | 10 |
| .12. | 2125.34PZB+ | 2125.34PZ+ | 2125.12PZB+ | 2125.12PZ+ | 112 | 12 |
商品特長詳細
上図の方向での組み付けが可能。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,904円 ( 3,194円 ) | 5日目 |
1,632円 ( 1,795円 ) | 5日目 |
1,874円 ( 2,061円 ) | 9日目 |
詳細情報
基本情報
エナジーチェーンのケーブル保護管の取付ブラケット（両端セット）。
【特長】
・樹脂製、旋回型。
・『20**.34PZ+』クシバ型ケーブルクランプなし。
・『20**.34PZB+』クシバ型ケーブルクランプ付き。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるため注意。
カタログ
エナジーチェーン用 取付ブラケット（2400／2500型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクシバ型ケーブルクランプとは何ですか？
A
通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
