エナジーチェーン用周辺部品 取付ブラケット（1400／1500型用）
- 通常単価(税別)
- 2,298円～2,680円
- 税込単価
- 2,528円～2,948円
通常出荷日：5日目
エナジーチェーン用取付ブラケット（両端セット）。【特長】・1500型／1400型用 取付ブラケット。・...
詳細を確認- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- エナジーチェーン本体 内幅により *** の値（幅インデックス）が異なりますのでご注意ください。
特定のエナジーチェーン本体型式にのみ対応可能。内幅をご確認いただき、ご注文ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
取付ブラケット 14□□□
樹脂製、旋回型、くし歯型ケーブルクランプ付
| エナジーチェーン型番 | 取付ブラケット型番 （くし歯型ケーブル クランプ付・一式） | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|
| 1400／1500.015 | 14015.34PZ | - | 28.5 | 2 |
| 1400／1500.020 | 14020.34PZ | - | 33.5 | 2 |
| 1400／1500.025 | 14025.34PZ | 13 | 38.5 | 2 |
| 1400／1500.038 | 14038.34PZ | 24 | 51.5 | 4 |
| 1400／1500.050 | 14050.34PZ | 36 | 63.5 | 6 |
| 1400／1500.068 | 14068.34PZ | 54 | 81.5 | 7 |
| 1400／1500.080 | 14080.34PZ | 66 | 93.5 | 8 |
| 1400／1500.100 | 14100.34PZ | 86 | 113.5 | 10 |
| 1400／1500.125 | 14125.34PZ | 111 | 138.5 | 13 |
- くし歯型ケーブルクランプは移動端と固定端の両方、もしくはどちらか一方に取付可能。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,298円 ( 2,528円 ) | 5日目 |
2,348円 ( 2,583円 ) | 5日目 |
2,680円 ( 2,948円 ) | 5日目 |
詳細情報
基本情報
エナジーチェーン用取付ブラケット（両端セット）。
【特長】
・1500型／1400型用 取付ブラケット。
・14***.34PZ：クシバ型ケーブルクランプ付き 旋回型 取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置するための取付ブラケット。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- エナジーチェーン本体 内幅により *** の値（幅インデックス）が異なりますのでご注意ください。
特定のエナジーチェーン本体型式にのみ対応可能。内幅をご確認いただき、ご注文ください。

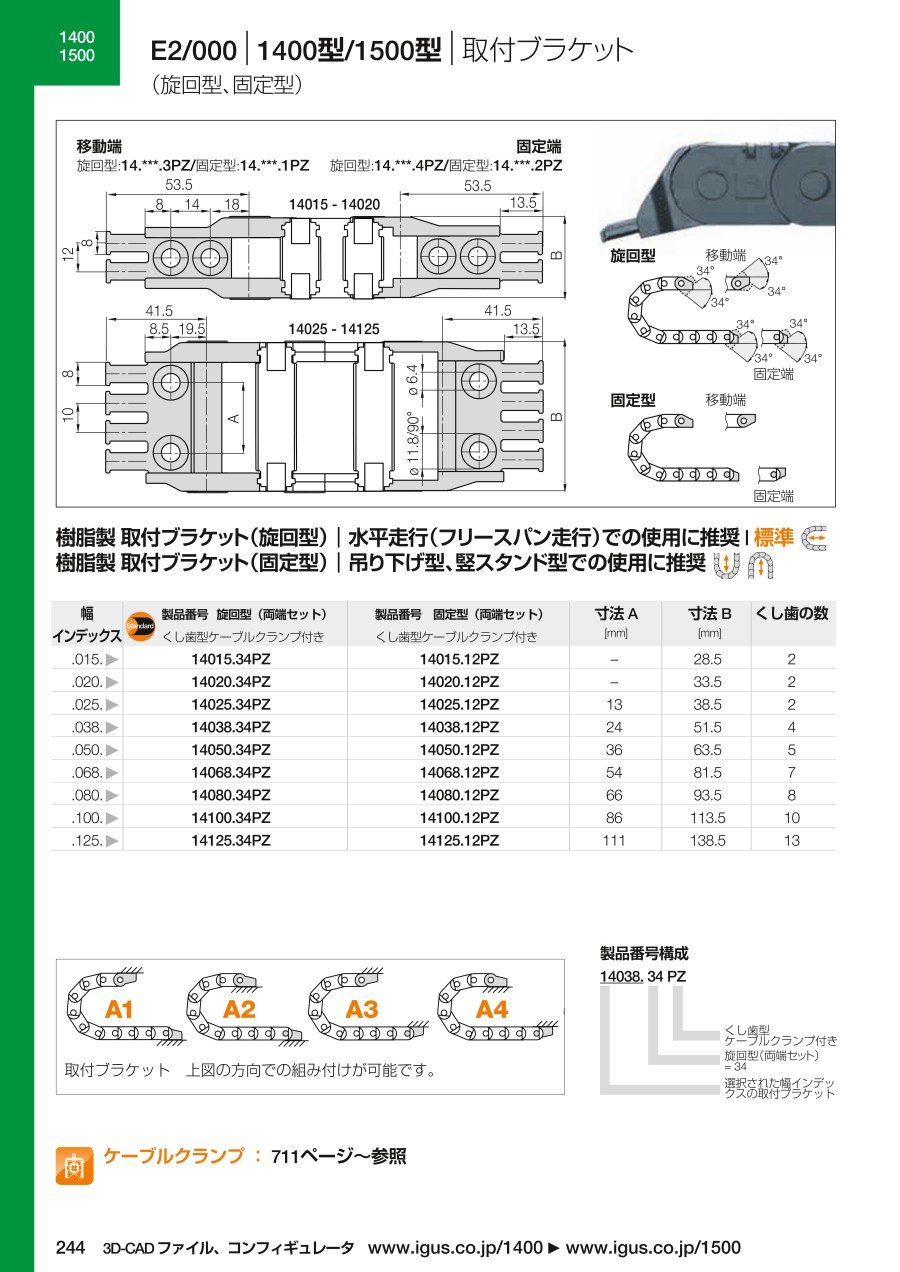

カタログ
エナジーチェーン用周辺部品 取付ブラケット（1400／1500型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクシバ型ケーブルクランプとは何ですか？
A
通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
