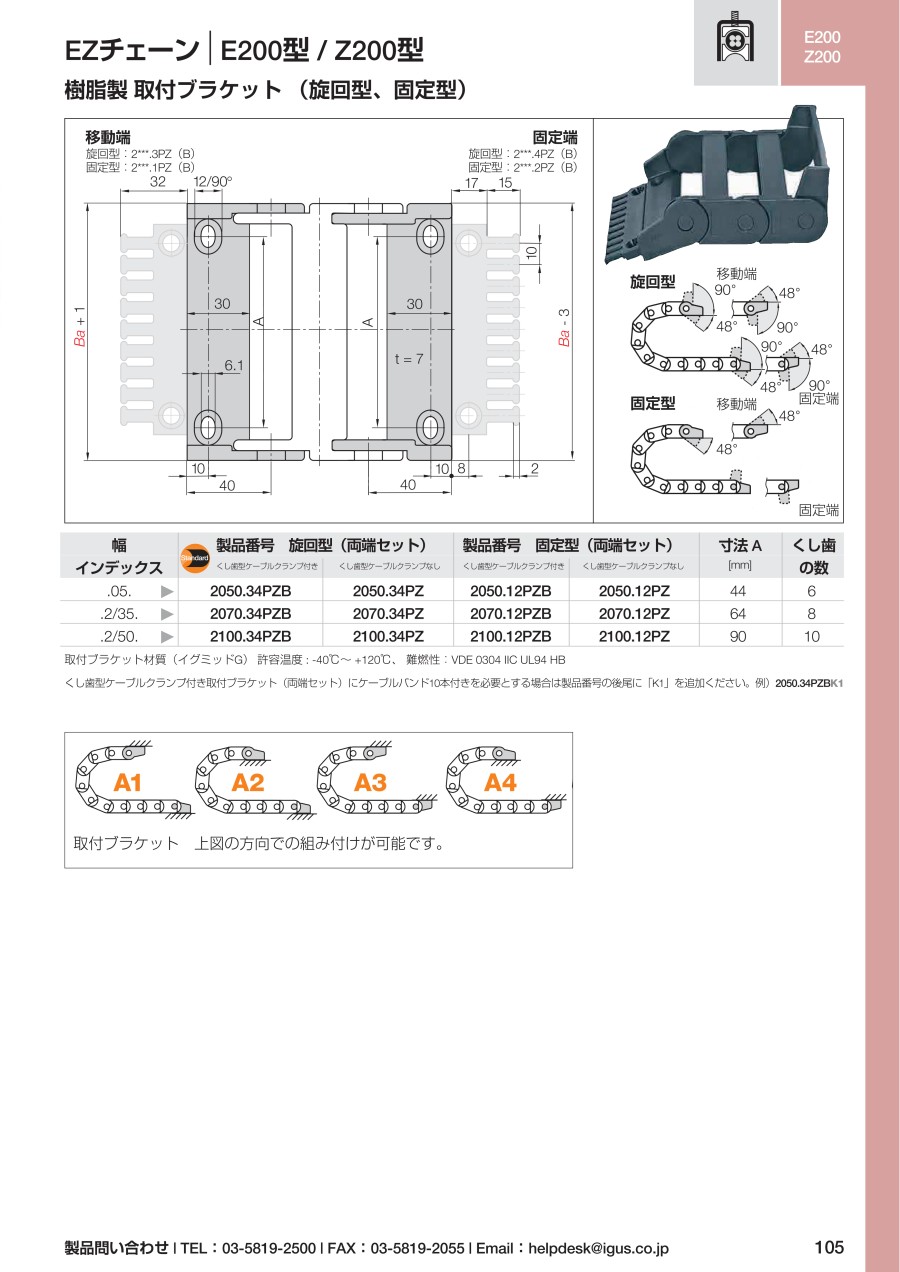

巾インデックス	型番旋回型（両端セット）		型番固定型（両端セット）		寸法A ［mm］	くし歯の数
巾インデックス	くし歯型ケーブルクランプ付き	くし歯型ケーブルクランプなし	くし歯型ケーブルクランプ付き	くし歯型ケーブルクランプなし	寸法A ［mm］	くし歯の数
.05.	2050.34PZB	2050.34PZ	2050.12PZB	2050.12PZ	44	6
.2/35.	2070.34PZB	2070.34PZ	2070.12PZB	2070.12PZ	64	8
.2/50.	2100.34PZB	2100.34PZ	2100.12PZB	2100.12PZ	90	10

取付ブラケット材質（イグミッドG）許容温度： -40～+120℃、難燃性：VDE 0304 IIC UL94 HB

型番リスト

表示件数

型番

くし歯の数

(個)

寸法A（取付ピッチ）

(mm)

寸法B（全幅）

(mm)

構成

RoHS?

最小発注数量

6	44	71.4	くし歯型ケーブルクランプ付・一式	10	1パック 2個入り
8	64	91.4	くし歯型ケーブルクランプ付・一式	10	1パック 2個入り
10	90	117.4	くし歯型ケーブルクランプなし・一式	-	1個
10	90	117.4	くし歯型ケーブルクランプ付・一式	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

3,119円 ( 3,431円 )	在庫品1日目当日出荷可能
2,918円 ( 3,210円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	5日目
3,429円 ( 3,772円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

エナジーチェーンのケーブル保護管の取付ブラケット（両端セット）。
【特長】
・一体型、樹脂製、固定型
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択
・『20**.12PZB』、『21**.12PZB』くし歯型ケーブルクランプ付き
・『21**.12PZ』くし歯型ケーブルクランプなし
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット
・特定のエナジーチェーン本体型式にのみ対応可能

ご注意

商品画像には対象商品以外の製品が含まれております。ご注意ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン用取付ブラケット（E200/Z200型用）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qクシバ型ケーブルクランプとは何ですか？

通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
