寸法A（取付ピッチ）(mm)
~mm- 103
寸法B（全幅）(mm)
~mm- 117
タイプ
~mm出荷日
- すべて
- 9日以内
エナジーチェーン用 取付ブラケット（E6.52型用）
- 通常単価(税別)
- 7,730円
- 税込単価
- 8,503円
エナジーチェーンのケーブル保護管の取付ブラケット（両端セット）。【特長】・使用...
詳細情報を確認するE6.520.087.12の仕様・寸法情報
商品情報
外形図
製品仕様

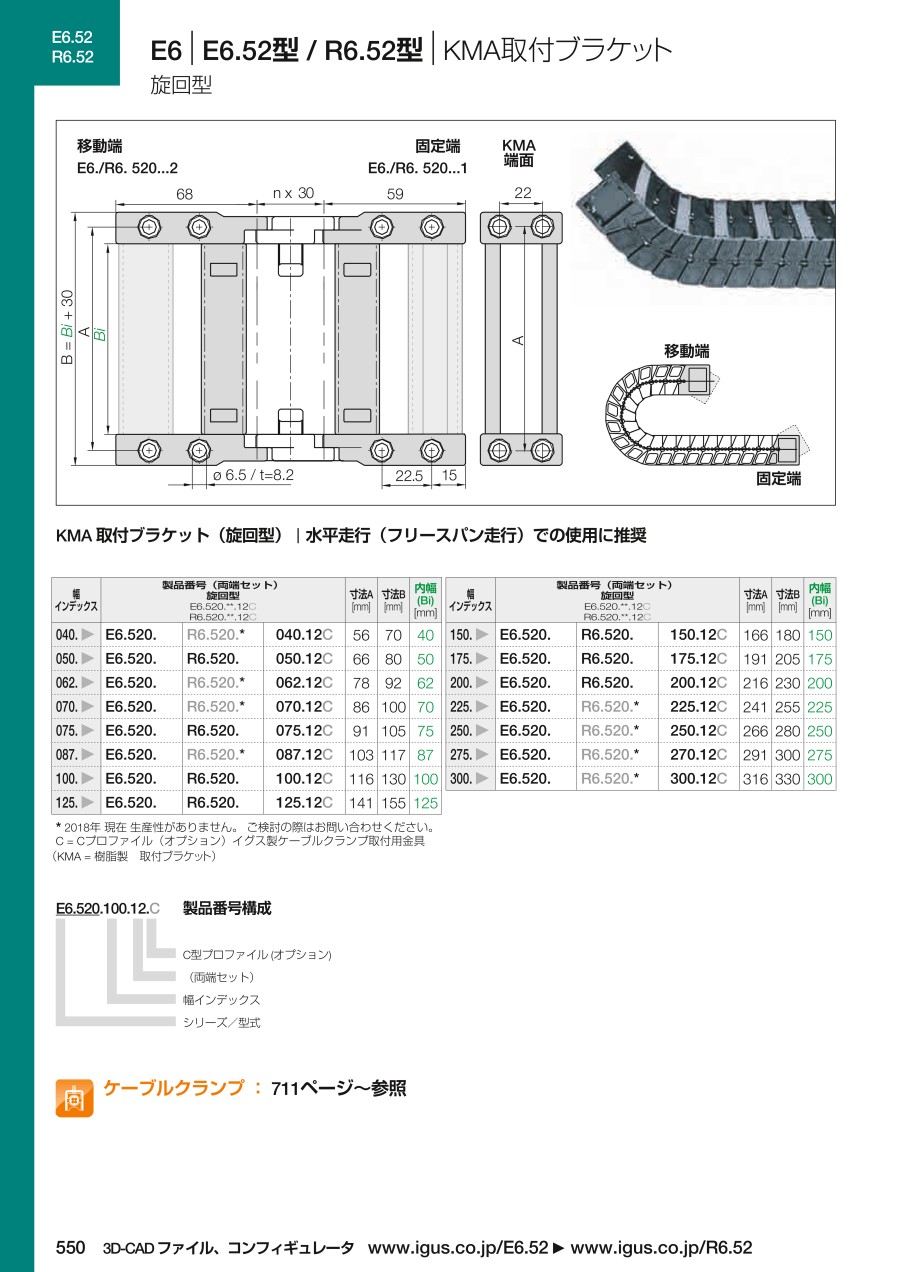

- KMA 取り付けブラケット（旋回型） 水平走行（フリースパン走行）での使用に推奨
| 巾インデックス | 型番（両端セット）KMA旋回型 ※オプション：Cプロファイル | 寸法A ［mm］ | 寸法B ［mm］ | Bi ［mm］ |
|---|---|---|---|---|
| 040. | E6.520. 040.12.C | 56 | 70 | 40 |
| 050. | E6.520. 050.12.C | 66 | 80 | 50 |
| 062. | E6.520. 062.12.C | 78 | 92 | 62 |
| 070. | E6.520. 070.12.C | 86 | 100 | 70 |
| 075. | E6.520. 075.12.C | 91 | 105 | 75 |
| 087. | E6.520. 087.12.C | 103 | 117 | 87 |
| 100. | E6.520. 100.12.C | 116 | 130 | 100 |
| 125. | E6.520. 125.12.C | 141 | 155 | 125 |
| 150. | E6.520. 150.12.C | 166 | 180 | 150 |
| 175. | E6.520. 175.12.C | 191 | 205 | 175 |
| 200. | E6.520. 200.12.C | 216 | 230 | 200 |
| 225. | E6.520. 225.12.C | 241 | 255 | 225 |
| 250. | E6.520. 250.12.C | 266 | 280 | 250 |
| 275. | E6.520. 275.12.C | 291 | 300 | 275 |
| 300. | E6.520. 300.12.C | 316 | 330 | 300 |
（KMA＝樹脂製 取付ブラケット）
商品特長詳細
- 取り付け面を自由に選択できる。
詳細情報
基本情報
エナジーチェーンのケーブル保護管の取付ブラケット（両端セット）。
【特長】
・使用されているエナジーチェーン本体型式にあった取付ブラケットを選択。
・KMA、樹脂製、片側旋回型。
・『E6.520.***.12』取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるため注意。
カタログ
類似品類似品をすべて見る
エナジーチェーン用 取付ブラケット（E6.52型用）の型番E6.520.087.12のページです。
型番E6.520.087.12に関する仕様情報を記載しております。
エナジーチェーン用 取付ブラケット（E6.52型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qボルト留めしない箇所の金属ブッシュは抜いても良いですか？
A
良いです。
