寸法A（取付ピッチ）(mm)
~mm- 54
寸法B（全幅）(mm)
~mm- 66
タイプ
~mm出荷日
- すべて
- 5日以内
エナジーチェーン用 取付ブラケット（E6.40型用）
- 通常単価(税別)
- 6,108円
- 税込単価
- 6,719円
ケーブルキャリアとして使用できるエナジーチェーン用の取付ブラケット（両端セット...
詳細情報を確認するE6.400.040.12の仕様・寸法情報
商品情報
外形図
製品仕様
- KMA 取り付けブラケット（旋回型） 水平走行（フリースパン走行）での使用に推奨
| 巾インデックス | 型番（両端セット）KMA旋回型 ※オプション：Cプロファイル | 寸法A ［mm］ | 寸法B ［mm］ | Bi ［mm］ |
|---|---|---|---|---|
| 040. | E6.400. 040.12.C | 54 | 66 | 40 |
| 050. | E6.400. 050.12.C | 64 | 76 | 50 |
| 062. | E6.400. 062.12.C | 76 | 88 | 62 |
| 070. | E6.400. 070.12.C | 84 | 96 | 70 |
| 075. | E6.400. 075.12.C | 89 | 101 | 75 |
| 087. | E6.400. 087.12.C | 101 | 113 | 87 |
| 100. | E6.400. 100.12.C | 114 | 126 | 100 |
| 125. | E6.400. 125.12.C | 139 | 151 | 125 |
| 150. | E6.400. 150.12.C | 164 | 176 | 150 |
| 175. | E6.400. 175.12.C | 189 | 201 | 175 |
| 200. | E6.400. 200.12.C | 214 | 226 | 200 |
| 225. | E6.400. 225.12.C | 239 | 251 | 225 |
| 250. | E6.400. 250.12.C | 264 | 276 | 250 |
| 275. | E6.400. 275.12.C | 289 | 301 | 275 |
| 300. | E6.400. 300.12.C | 314 | 326 | 300 |
（KMA＝樹脂製 取付ブラケット）
商品特長詳細
- 取り付け面を自由に選択できる旋回型取り付けブラケット
詳細情報
基本情報
ケーブルキャリアとして使用できるエナジーチェーン用の取付ブラケット（両端セット）。
【特徴】
・使用されているエナジーチェーン本体型式にあった取付ブラケットを選択。
・『E6.400.***.12』取付ブラケット（両端セット）。
・エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるため注意。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット。
・特定のエナジーチェーン本体型式にのみ対応可能。

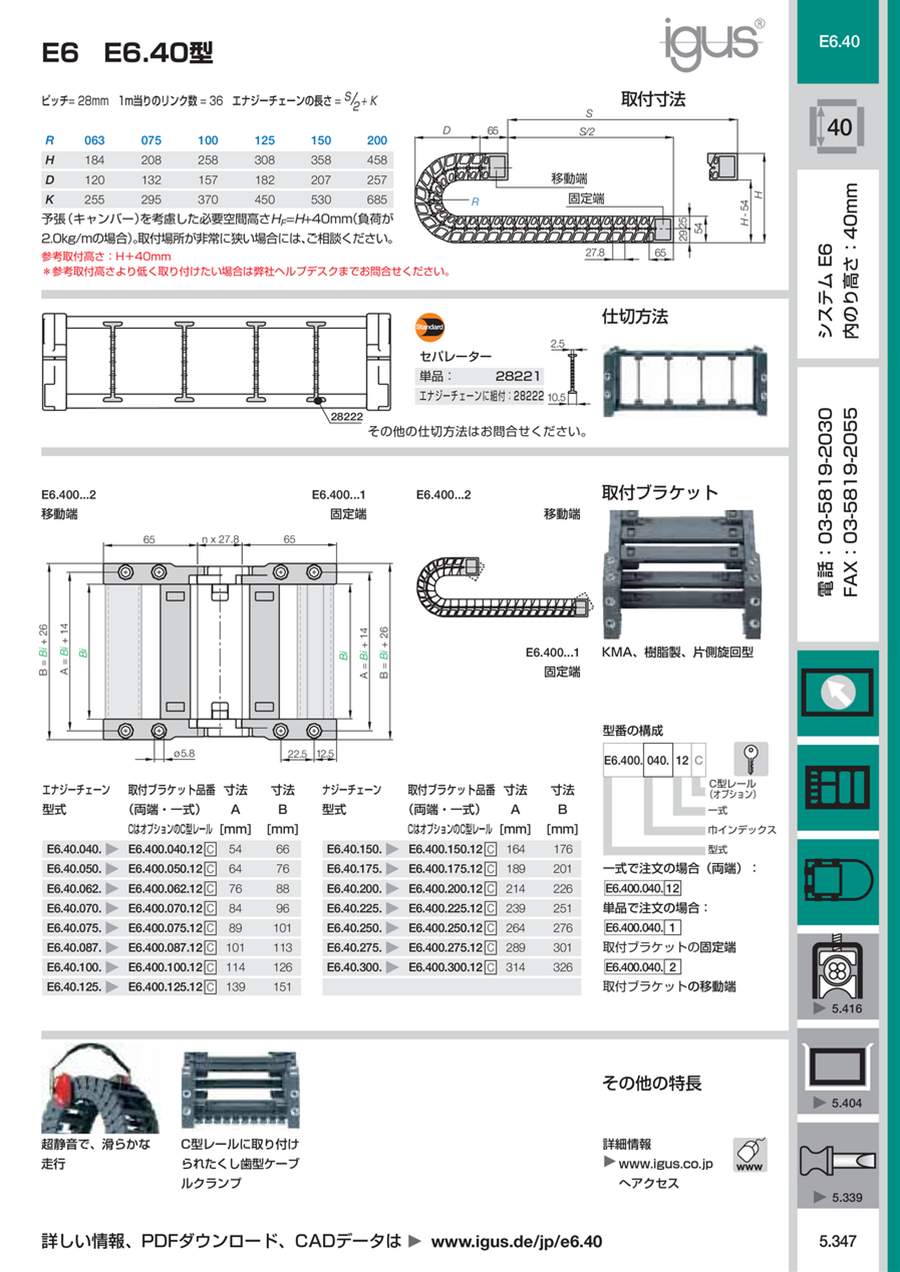

カタログ
類似品類似品をすべて見る
エナジーチェーン用 取付ブラケット（E6.40型用）の型番E6.400.040.12のページです。
型番E6.400.040.12に関する仕様情報を記載しております。
エナジーチェーン用 取付ブラケット（E6.40型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qボルト留めしない箇所の金属ブッシュは抜いても良いですか？
A
良いです。
