エナジーチェーン用 取付ブラケット（E6.35型用）
- 通常単価(税別)
- 5,996円～6,140円
- 税込単価
- 6,596円～6,754円
エナジーチェーン用 取付ブラケット（両端セット）。【特長】・使用されているエナ...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- KMA 取り付けブラケット（旋回型） 水平走行（フリースパン走行）での使用に推奨
| 巾インデックス | 型番（両端セット） KMA旋回型 | 寸法A ［mm］ | 寸法B ［mm］ | Bi ［mm］ |
|---|---|---|---|---|
| 030. | E6.350.030.12 | 42 | 54 | 30 |
| 040. | E6.350.040.12 | 52 | 64 | 40 |
| 050. | E6.350.050.12 | 62 | 74 | 50 |
| 060. | E6.350.060.12 | 72 | 84 | 60 |
| 070. | E6.350.070.12 | 82 | 94 | 70 |
| 080. | E6.350.080.12 | 92 | 104 | 80 |
| 090. | E6.350.090.12 | 102 | 114 | 90 |
| 100. | E6.350.100.12 | 112 | 124 | 100 |
| 110. | E6.350.110.12 | 122 | 134 | 110 |
| 120. | E6.350.120.12 | 132 | 144 | 120 |
| 140. | E6.350.140.12 | 152 | 164 | 140 |
（KMA＝樹脂製 取付ブラケット）
商品特長詳細
- 角度の調整ができる。
詳細情報
基本情報
エナジーチェーン用 取付ブラケット（両端セット）。
【特長】
・使用されているエナジーチェーン本体型式にあった取付ブラケットを選択。
・『E6.350.***.12』取付ブラケット（両端セット）。
・エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるため注意。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット。
・特定のエナジーチェーン本体型式にのみ対応可能。

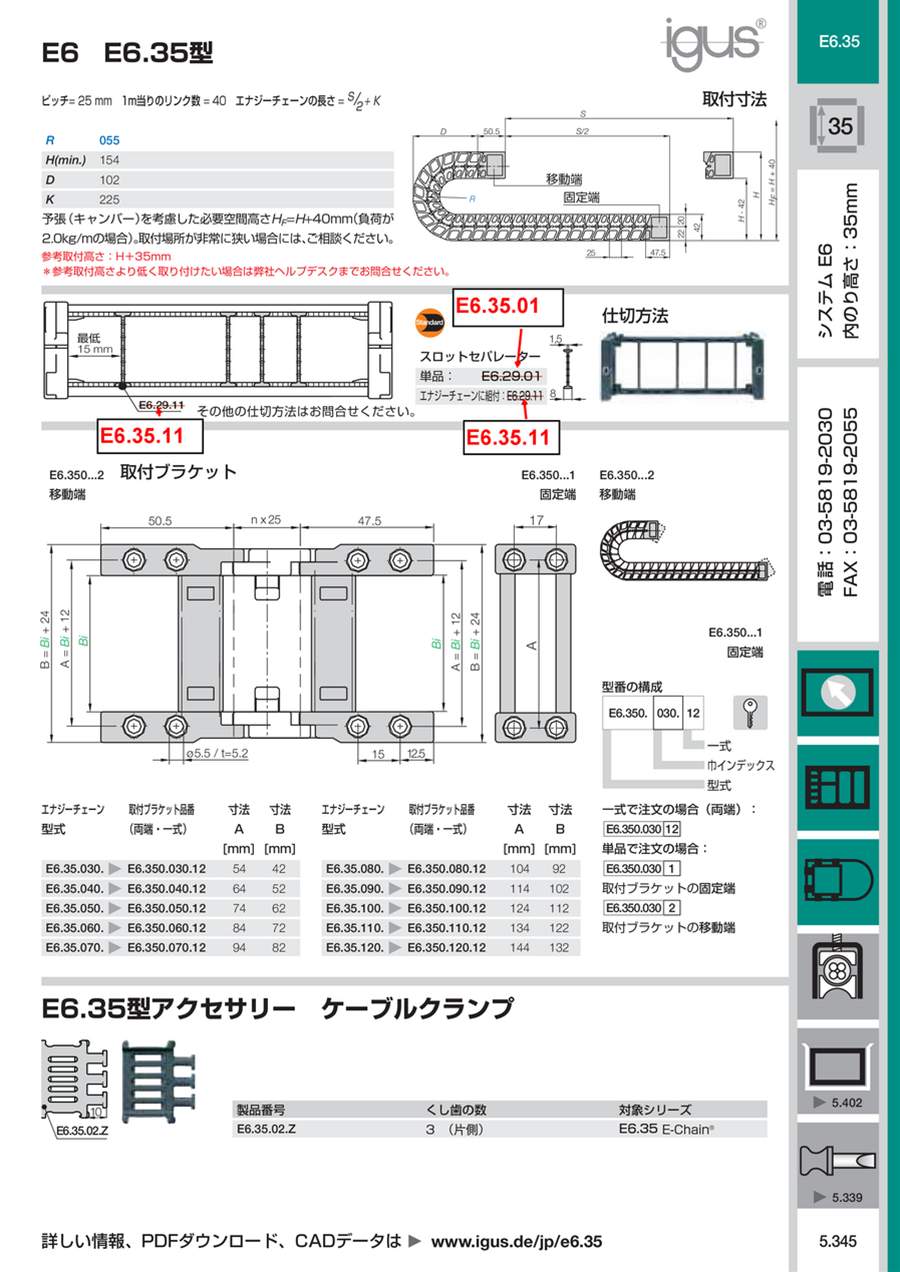

カタログ
エナジーチェーン用 取付ブラケット（E6.35型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qボルト留めしない箇所の金属ブッシュは抜いても良いですか？
A
良いです。
