エナジーチェーン用 取付ブラケット（09／E08／Z08／08／B09型用）【1～2個入り】
- 通常単価(税別)
- 899円～1,654円
- 税込単価
- 989円～1,819円
エナジーチェーン用 取付ブラケット（両端セット）。【特長】・使用しているエナジ...
詳細情報を確認する- エナジーチェーンの種類
- 関連部品
- エナジーチェーンの材質
- 樹脂
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
未確定：候補が10型番あります。
商品情報
外形図
E08型、Z08型
09型
製品仕様
- 固定型
E08型、Z08型
| 巾インデックス | 型番（両端セット） くし歯型ケーブルクランプ付き | 型番（両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|---|
| .10. | 080.10.12PZ | 080.10.12 | - | 18.2 | 1 |
| .16. | 080.16.12PZ | 080.16.12 | - | 24.2 | 2 |
| .20. | 080.20.12PZ | 080.20.12 | - | 28.2 | 2 |
| .30. | 080.30.12PZ | 080.30.12 | 22 | 38.2 | 3 |
| .40. | 080.40.12PZ | 080.40.12 | 32 | 48.2 | 4 |
| .50. | 080.50.12PZ | 080.50.12 | 42 | 58.2 | 5 |
09型
| 巾インデックス | 型番 （両端セット） くし歯型ケーブルクランプ付き | 型番 （両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|---|
| .10. | 080.10.12PZ | 080.10.12 | - | 18.2 | 1 |
| .16. | 080.16.12PZ | 080.16.12 | - | 24.2 | 2 |
| .20. | 080.20.12PZ | 080.20.12 | - | 28.2 | 2 |
| .30. | 080.30.12PZ | 080.30.12 | 22 | 38.2 | 3 |
| .40. | 080.40.12PZ | 080.40.12 | 32 | 48.2 | 4 |
| .50. | 080.50.12PZ | 080.50.12 | 42 | 58.2 | 5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
899円 ( 989円 ) | 5日目 |
1,046円 ( 1,151円 ) | 5日目 |
1,371円 ( 1,508円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,073円 ( 1,180円 ) | 5日目 |
1,654円 ( 1,819円 ) | 在庫品1日目当日出荷可能 |
908円 ( 999円 ) | 5日目 |
1,482円 ( 1,630円 ) | 在庫品1日目当日出荷可能 |
1,167円 ( 1,284円 ) | 5日目 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
エナジーチェーン用 取付ブラケット（両端セット）。
【特長】
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択。
・一体型、樹脂製。
・『080.**12』クシバ型ケーブルクランプなし 取付ブラケット（両端セット）。
・『080.**12PZ』クシバ型ケーブルクランプ付き 取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット（ケーブル保護管）。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。

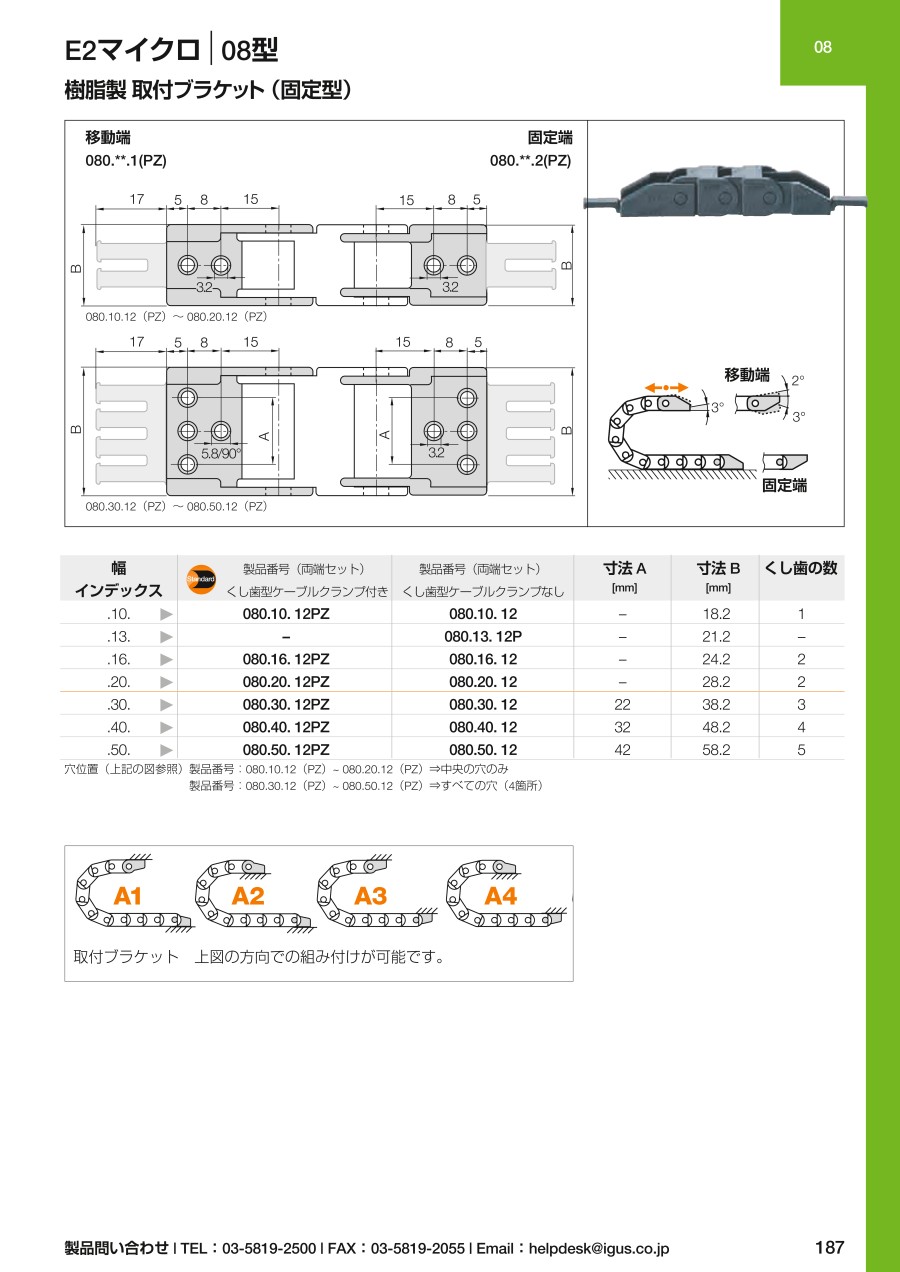

カタログ
エナジーチェーン用 取付ブラケット（09／E08／Z08／08／B09型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクシバ型ケーブルクランプとは何ですか？
A
通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
