メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
寸法B（全幅）(mm)
~mm- 16
- 22
適用エナジーチェーン
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 5日以内
エナジーチェーン用 取付ブラケット（047／E045／Z045／045型用）
- 通常単価(税別)
- 696円～1,117円
- 税込単価
- 766円～1,229円
エナジーチェーン用 取付ブラケット（両端セット）。【特長】・使用しているエナジ...
詳細情報を確認する- エナジーチェーンの種類
- 関連部品
- エナジーチェーンの材質
- 樹脂
- 構成
- 両端・一式
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
未確定：候補が2型番あります。
商品情報

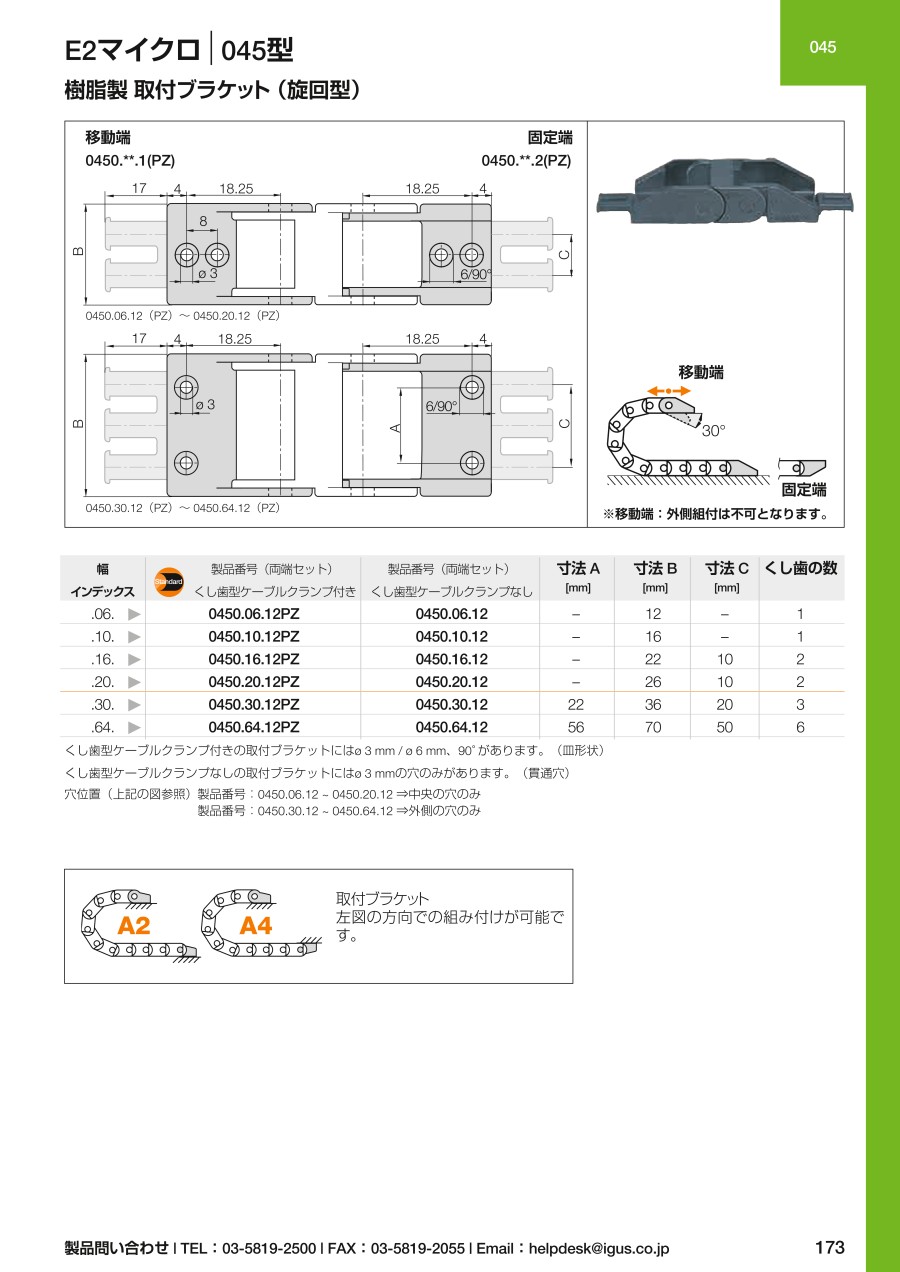

外形図
製品仕様
E045型、Z045型
| 巾インデックス | 型番（両端セット） くし歯型ケーブルクランプ付き | 型番（両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | 寸法C ［mm］ | くし歯の数 |
|---|---|---|---|---|---|---|
| .10. | 0450.10.12PZ | 0450.10.12 | - | 16 | - | 1 |
| .16. | 0450.16.12PZ | 0450.16.12 | - | 22 | 10 | 2 |
| .2/7. | 0450.16.12PZ | 0450.16.12 | - | 22 | 10 | 2 |
| .2/9. | 0450.20.12PZ | 0450.20.12 | - | 26 | 10 | 2 |
| .3/9. | 0450.30.12PZ | 0450.30.12 | 22 | 36 | 20 | 3 |
047型
| 巾インデックス | 型番（両端セット） くし歯型ケーブルクランプ付き | 型番（両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|---|
| 10. | 0450.10.12PZ | 0450.10.12 | 16 | - | 1 |
| 16. | 0450.16.12PZ | 0450.16.12 | 22 | 10 | 2 |
詳細情報
基本情報
エナジーチェーン用 取付ブラケット（両端セット）。
【特長】
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択。
・標準タイプ。 一体型、樹脂製、旋回型。
・『0450.**12』クシバ型ケーブルクランプなし 取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット（ケーブル保護管）。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
カタログ
エナジーチェーン用 取付ブラケット（047／E045／Z045／045型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクシバ型ケーブルクランプとは何ですか？
A
通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
