エナジーチェーン用 取付ブラケット（17／E16／Z16型用）【1～2個入り】
- 通常単価(税別)
- 1,365円～2,037円
- 税込単価
- 1,502円～2,241円
エナジーチェーン用の取付ブラケット（両端セット）。【特長】・使用しているエナジ...
詳細情報を確認する- エナジーチェーンの種類
- 関連部品
- エナジーチェーンの材質
- 樹脂
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
商品情報

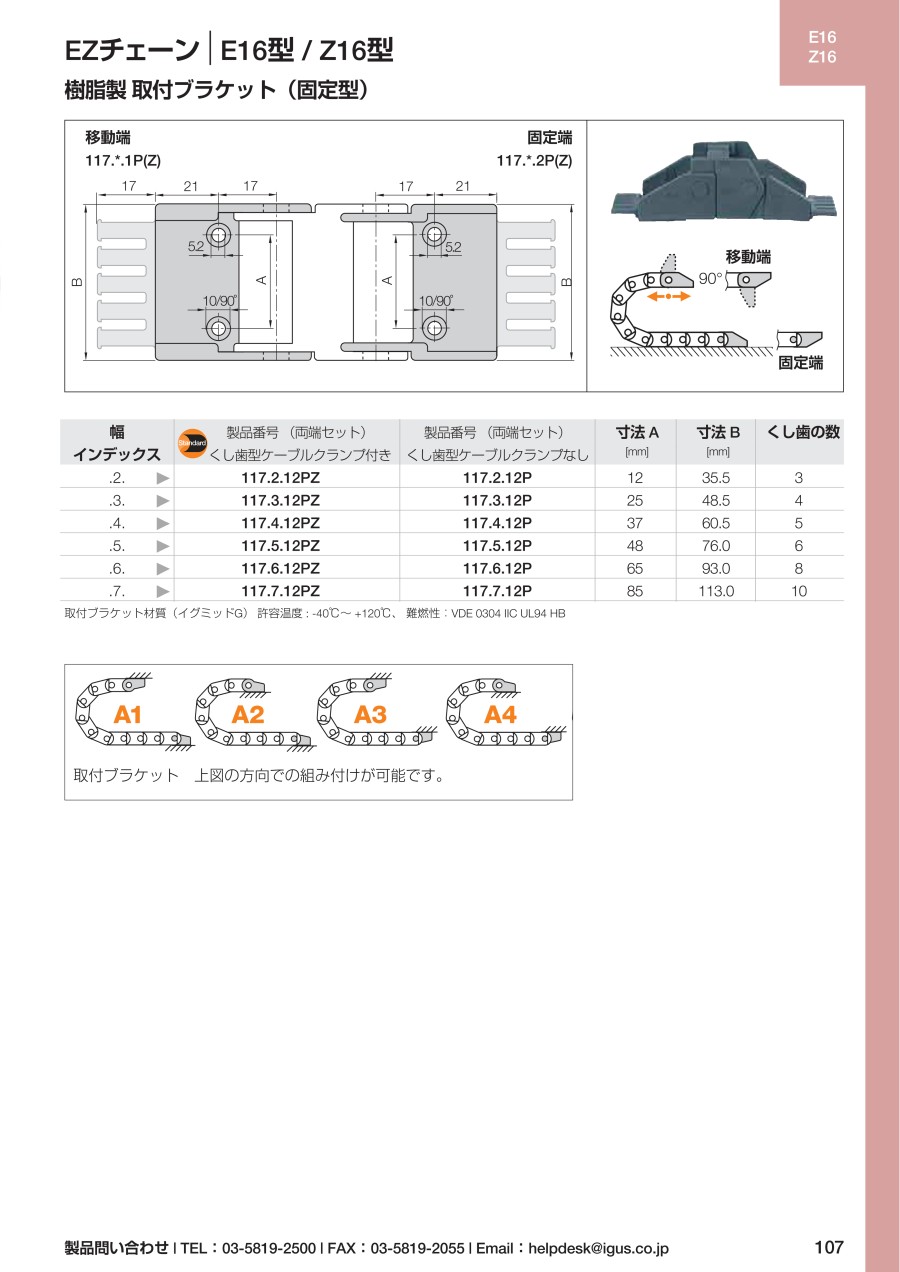

外形図
E16型、Z16型
17型
製品仕様
E16型、Z16型
| 巾インデックス | 型番（両端セット） くし歯型ケーブルクランプ付き | 型番（両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|---|
| .2. | 117.2.12PZ | 117.2.12P | 12 | 35.5 | 3 |
| .3. | 117.3.12PZ | 117.3.12P | 25 | 48.5 | 4 |
| .4. | 117.4.12PZ | 117.4.12P | 37 | 60.5 | 5 |
| .5. | 117.5.12PZ | 117.5.12P | 48 | 76.0 | 6 |
| .6. | 117.6.12PZ | 117.6.12P | 65 | 93.0 | 8 |
| .7. | 117.7.12PZ | 117.7.12P | 85 | 113.0 | 10 |
17型
| 巾インデックス | 型番（両端セット） くし歯型ケーブルクランプ付き | 型番（両端セット） くし歯型ケーブルクランプなし | 寸法A ［mm］ | 寸法B ［mm］ | くし歯の数 |
|---|---|---|---|---|---|
| 1. | 117.1.12PZ | 117.1.12P | - | 25.5 | 2 |
| 2. | 117.2.12PZ | 117.2.12P | 12 | 35.5 | 3 |
| 3. | 117.3.12PZ | 117.3.12P | 25 | 48.5 | 4 |
| 4. | 117.4.12PZ | 117.4.12P | 37 | 60.5 | 5 |
| 5. | 117.5.12PZ | 117.5.12P | 48 | 76 | 6 |
| 6. | 117.6.12PZ | 117.6.12P | 65 | 93 | 8 |
| 7. | 117.7.12PZ | 117.7.12P | 85 | 113 | 10 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,365円 ( 1,502円 ) | 5日目 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
2,037円 ( 2,241円 ) | 在庫品1日目当日出荷可能 |
2,036円 ( 2,240円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 5日目 |
詳細情報
基本情報
エナジーチェーン用の取付ブラケット（両端セット）。
【特長】
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択。
・E16型／Z16型／17型用 取付ブラケット。
・一体型、樹脂製。
・『117.**.12P』クシバ型ケーブルクランプなし 固定型 取付ブラケット（両端セット）。
・『117.**.12PZ』クシバ型ケーブルクランプ付き 固定型 取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット（ケーブル保護管）。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
