エナジーチェーン型式	取付ブラケット型番（くし歯型ケーブルクランプ付・一式）	取付ブラケット型番（くし歯型ケーブルクランプなし・一式）	くし歯の数	寸法A ［mm］	寸法B ［mm］
15.015.	1015.34PZ	1015.34P	2	-	25.5
15.025.	1025.34PZ	1025.34P	3	10	35.5
15.038.	1038.34PZ	1038.34P	4	23	48.5
15.050.	1050.34PZ	1050.34P	5	35	60.5
15.5.	105.34PZ	105.34P	6	48	75.0
15.6.	106.34PZ	106.34P	8	65	92.0
15.7.	107.34PZ	107.34P	10	85	112.0

くし歯型ケーブルクランプは移動端、固定端の両方、もしくはどちらか一方に取付可能。

商品特長詳細

縦／横仕切板を使用した内部の仕切。

銅製一体型ガイドチャンネルとの組み合わせも可能。

型番リスト

表示件数

型番

くし歯の数

(個)

寸法A（取付ピッチ）

(mm)

寸法B（全幅）

(mm)

構成

RoHS?

最小発注数量

3	10	35.5	くし歯型ケーブルクランプなし・一式	10	1個
3	10	35.5	くし歯型ケーブルクランプ付・一式	10	1個
4	23	48.5	くし歯型ケーブルクランプなし・一式	-	1個
5	35	60.5	くし歯型ケーブルクランプ付・一式	10	1個
6	48	75.0	くし歯型ケーブルクランプなし・一式	-	1個
8	65	92	くし歯型ケーブルクランプ付・一式	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,200円 ( 1,320円 )	5日目
1,379円 ( 1,517円 )	5日目
1,494円 ( 1,643円 )	5日目
2,066円 ( 2,273円 )	在庫品1日目当日出荷可能
1,355円 ( 1,491円 )	5日目
1,996円 ( 2,196円 )	5日目

詳細情報

基本情報

基本情報

エナジーチェーン用の取付ブラケット（両端セット）。
【特長】
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択
・一体型、樹脂製
・15型/10型/B15型/B15i 型用、取付ブラケット
・『10**.34PZ』くし歯型ケーブルクランプ付き、旋回型、取付ブラケット
・『10**.12P』くし歯型ケーブルクランプなし、固定型、取付ブラケット
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット（ケーブル保護管）
・特定のエナジーチェーン本体型式にのみ対応可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像には対象商品以外の製品が含まれております。ご注意ください。

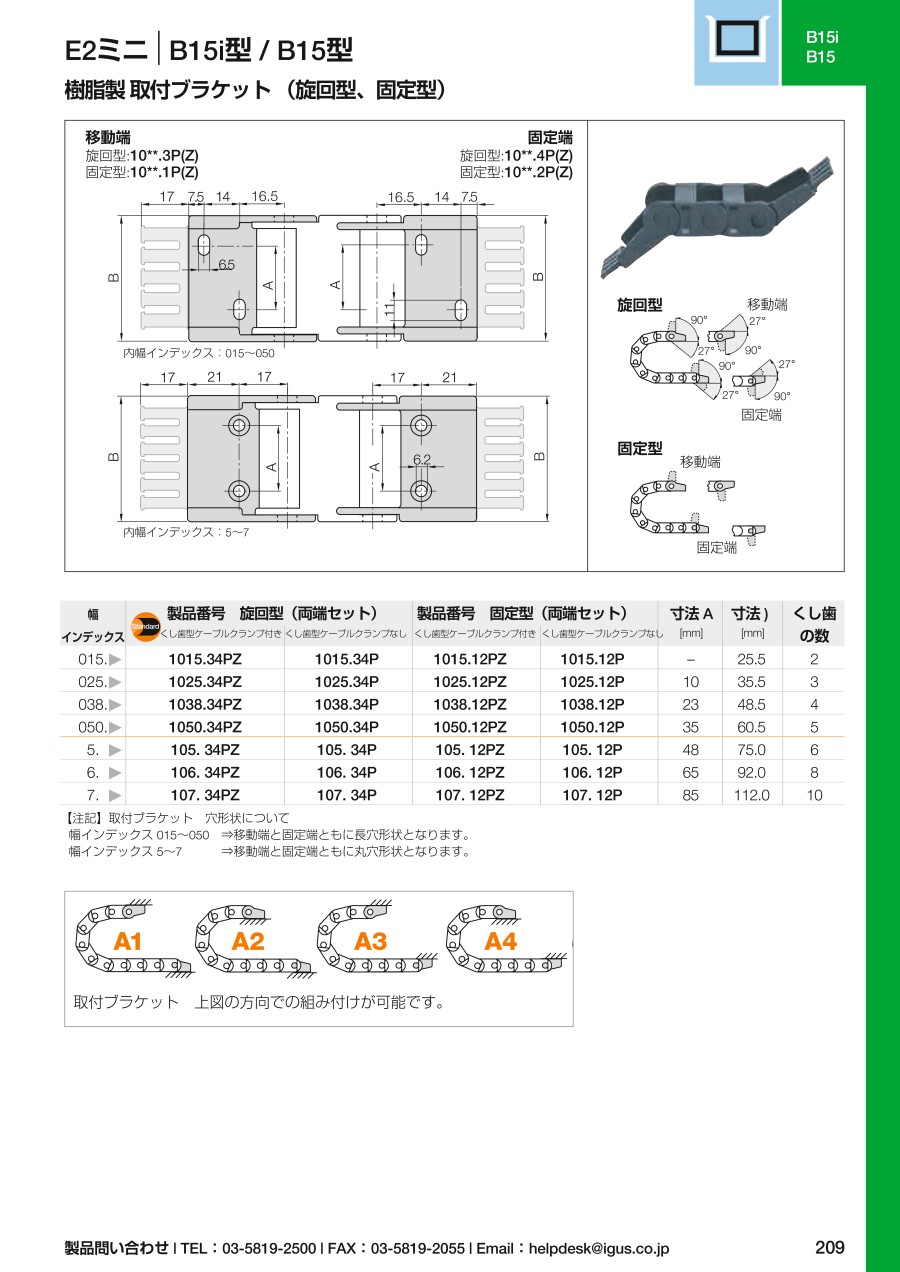

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン用取付ブラケット（15/10/B15/B15i 型用）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qクシバ型ケーブルクランプとは何ですか？

通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
