寸法A（取付ピッチ）(mm)
~mm- 44
寸法B（全幅）(mm)
~mm- 74.2
構成
タイプ
~mm- 2050
出荷日
- すべて
- 9日以内
エナジーチェーン用 取付ブラケット（255型用）
- 通常単価(税別)
- 2,858円
- 税込単価
- 3,144円
通常出荷日：9日目
エナジーチェーン用 取付ブラケット（両端セット）。【特長】・使用しているエナジーチェーン本体型式にあっ...
詳細を確認- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
2050.34PZ1Bの仕様・寸法情報
商品情報

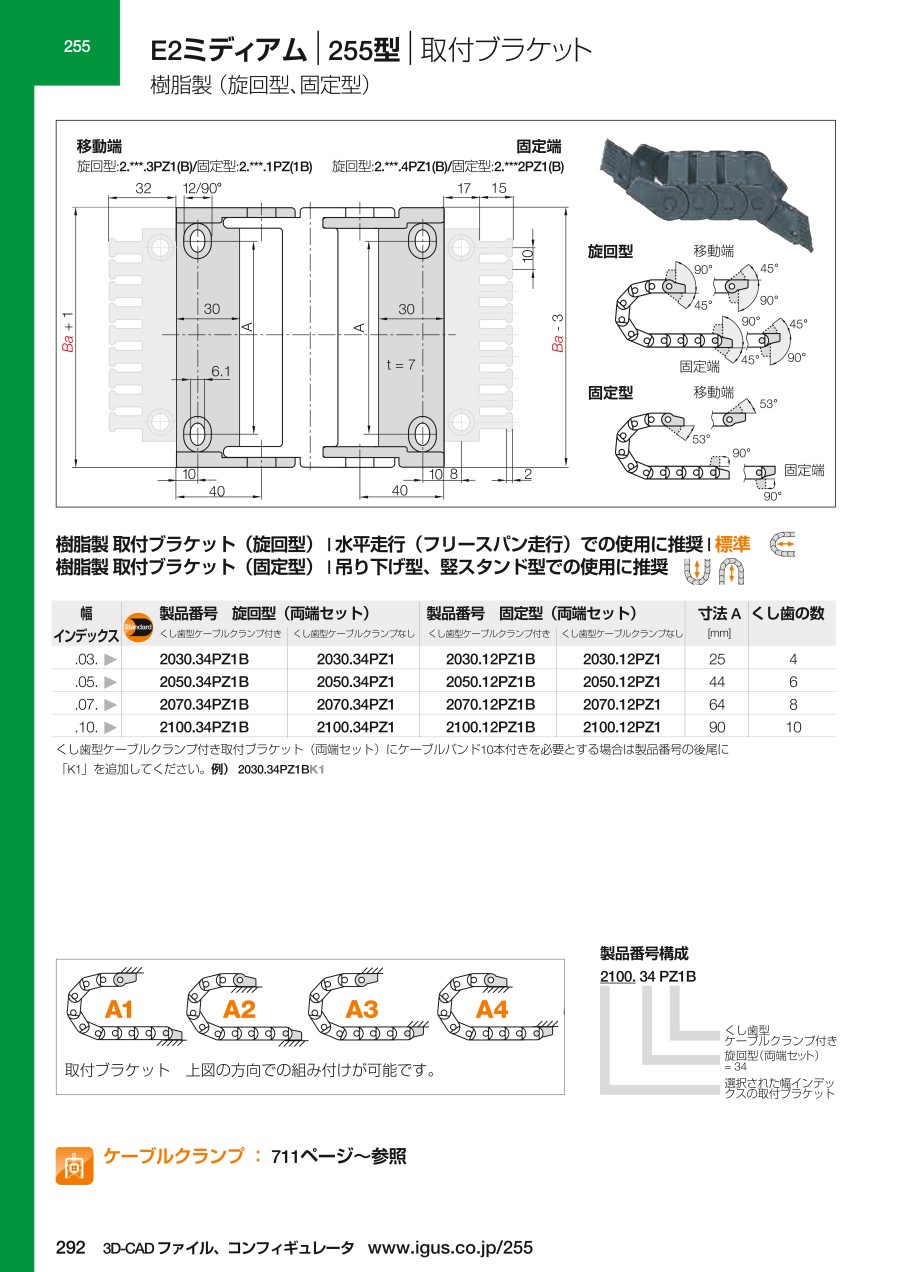

外形図
- 旋回型は水平走行（フリースパン走行）での使用に推奨。
- 固定型は吊り下げ型、竪スタンド型での使用に推奨。
製品仕様
| 巾インデックス | 型番旋回型（両端セット） | 型番固定型（両端セット） | 寸法A ［mm］ | くし歯の数 | ||
|---|---|---|---|---|---|---|
| くし歯型ケーブルクランプ付き | くし歯型ケーブルクランプなし | くし歯型ケーブルクランプ付き | くし歯型ケーブルクランプなし | |||
| .03. | 2030.34PZ1B | 2030.34PZ1 | 2030.12PZ1B | 2030.12PZ1 | 25 | 4 |
| .05. | 2050.34PZ1B | 2050.34PZ1 | 2050.12PZ1B | 2050.12PZ1 | 44 | 6 |
| .07. | 2070.34PZ1B | 2070.34PZ1 | 2070.12PZ1B | 2070.12PZ1 | 64 | 8 |
| .10. | 2100.34PZ1B | 2100.34PZ1 | 2100.12PZ1B | 2100.12PZ1 | 90 | 10 |
組み合わせ
- 上図の組み合わせ方が可能。
詳細情報
基本情報
エナジーチェーン用 取付ブラケット（両端セット）。
【特長】
・使用しているエナジーチェーン本体型式にあった取付ブラケットを選択。
・255型用 取付ブラケット。
・『20**.34P1』クシバ型ケーブルクランプなし 旋回型 取付ブラケット（両端セット）。
・『20**.34PZ1B』クシバ型ケーブルクランプ付き 旋回型 取付ブラケット（両端セット）。
【用途】
・エナジーチェーン本体を機械側に設置する為の取付ブラケット（ケーブル保護管）。
・特定のエナジーチェーン本体型式にのみ対応可能。
ご注意
- エナジーチェーン本体 内幅により ** の値（幅インデックス）が異なるので注意。
カタログ
類似品類似品をすべて見る
エナジーチェーン用 取付ブラケット（255型用）の型番2050.34PZ1Bのページです。
型番2050.34PZ1Bに関する仕様情報を記載しております。
エナジーチェーン用 取付ブラケット（255型用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクシバ型ケーブルクランプとは何ですか？
A
通常、エナジーチェーン本体に収納するケーブルの張りを調整（テンション調整）した上で両端部にてケーブルを結束バンドにて括る為のものとなります。
