エナジーチェーン用 仕切り板（貫通型棚板型） 320
- 通常単価(税別)
- 317円
- 税込単価
- 349円
通常出荷日：5日目
エナジーチェーンの内部スペースを上下に仕切る場合の横板（貫通型棚板型）。【特長】・横板を使用する場合に...
詳細を確認- 内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
使用される型式と縦仕切りの組み合わせが決まっているため仕切りの組み合わせをご確認・ご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
320.200の仕様・寸法情報
商品情報
外形図
製品仕様
組み合わせ図
| 巾 X［mm］ | 型番 単品 | 型番 エナジーチェーンに組付 |
|---|---|---|
| 50 | 320.050 | 321.050 |
| 75 | 320.075 | 321.075 |
| 115 | 320.115 | 321.115 |
| 125 | 320.125 | 321.125 |
| 巾 X［mm］ | 型番 単品 | 型番 エナジーチェーンに組付 |
|---|---|---|
| 175 | 320.175 | 321.175 |
| 200 | 320.200 | 321.200 |
| 225 | 320.225 | 321.225 |
| 250 | 320.250 | 321.250 |
使用例
- スロットセパレーターと貫通型棚板を使用して上下左右に仕切る。
- 貫通型棚板は、スロットセパレーターとサイドプレートと組み合わせて使用。
組み合わせ例
詳細情報
基本情報
エナジーチェーンの内部スペースを上下に仕切る場合の横板（貫通型棚板型）。
【特長】
・横板を使用する場合には1つの棚板に対して、必ず2個以上縦仕切りが必要。
・ケーブルが比較的細く、ケーブル径が非常に似通ったものを数多く保護管内に敷設する場合に、効率よく仕分けして収納できる。
ご注意
- 内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
使用される型式と縦仕切りの組み合わせが決まっているため仕切りの組み合わせをご確認・ご注意ください。

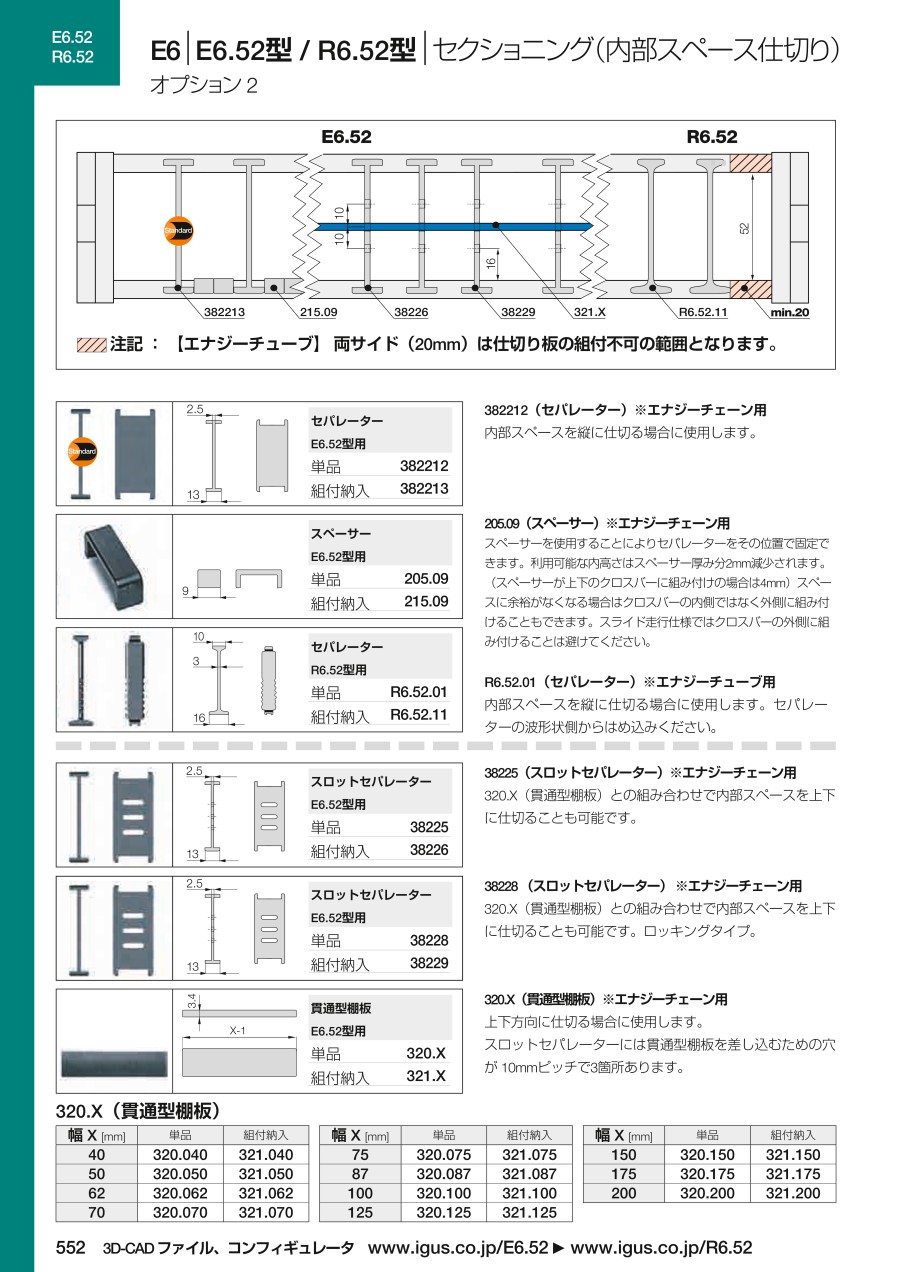

カタログ
類似品類似品をすべて見る
エナジーチェーン用 仕切り板（貫通型棚板型） 320の型番320.200のページです。
型番320.200に関する仕様情報を記載しております。
エナジーチェーン用 仕切り板（貫通型棚板型） 320のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどのエナジーチェーンにも使用可能ですか？
A
使用できる型式や縦仕切りとの組み合わせが決まっています。
詳しくはVONAサポートセンター（0120-343-256）までお問い合わせください。
詳しくはVONAサポートセンター（0120-343-256）までお問い合わせください。
Q横板（棚板）のみでエナジーチェーン内部スペースを上下に仕切ることは可能ですか？
A
横板を使用する場合には1つの棚板に対して、必ず2個以上縦仕切りが必要となります。
内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
