エナジーチェーン用仕切り板（貫通型棚板型） 110

カタログ |

通常単価(税別): 49円～79円

税込単価: 54円～87円

通常出荷日：5日目

エナジーチェーンの内部スペースを上下に仕切る場合の横板（貫通型棚板型）。【特長】・横板を使用する場合に...

詳細を確認

内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
使用される型式と縦仕切りの組み合わせが決まっているため仕切りの組み合わせをご確認・ご注意ください。

よく一緒に見られています

イグス

エナジーチェーン用周辺部品サイドプレート

通常価格(税別)： 42円 (税込価格：46円)

通常出荷日：5 日目

よく一緒に見られています

イグス

エナジーチェーン15型用貫通型棚板（単品）

通常価格(税別)： 65円 (税込価格：72円)

通常出荷日：5 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

巾X ［mm］	型番単品	型番エナジーチェーンに組付
015	110.15	111.15
020	110.20	111.20
038	110.38	111.38
050	110.50	111.50

巾X ［mm］	型番単品	型番エナジーチェーンに組付
068	110.68	111.68
080	110.80	111.80
100	110.100	111.100
125	110.125	111.125

使用例

スロットセパレーターと貫通型棚板を使用して上下左右に仕切る

貫通型棚板は、スロットセパレーターとサイドプレートと組み合わせて使用。

組み合わせ図

組み合わせ例

型番リスト

表示件数

型番

110.50

110.80

巾X（長さ）

(mm)

RoHS?

最小発注数量

50	10	1個
80	10	1個

通常単価(税別) (税込単価)	通常出荷日

49円 ( 54円 )	5日目
79円 ( 87円 )	5日目

詳細情報

基本情報

基本情報

エナジーチェーンの内部スペースを上下に仕切る場合の横板（貫通型棚板型）。
【特長】
・横板を使用する場合には1つの棚板に対して、必ず2個以上縦仕切りが必要。
・ケーブルが比較的細く、ケーブル径が非常に似通ったものを数多く保護管内に敷設する場合に、効率よく仕分けして収納できる。

ご注意

内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
使用される型式と縦仕切りの組み合わせが決まっているため仕切りの組み合わせをご確認・ご注意ください。

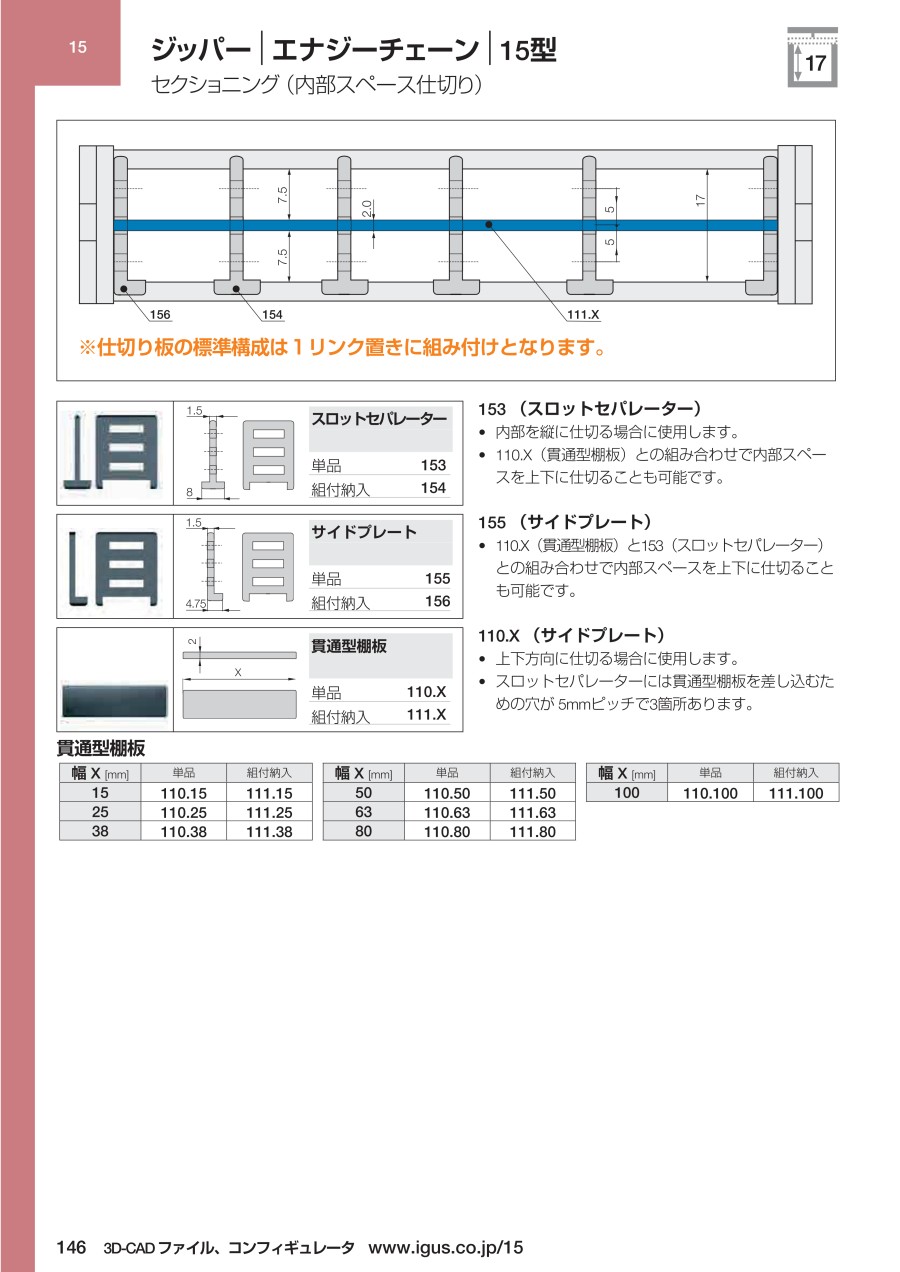

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン用仕切り板（貫通型棚板型） 110のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのエナジーチェーンにも使用可能ですか？

使用できる型式や縦仕切りとの組み合わせが決まっています。
VONAサポートセンター（0120-343-256 ）までお問い合わせください。

Q横板（棚板）のみでエナジーチェーン内部スペースを上下に仕切ることは可能ですか？

横板を使用する場合には1つの棚板に対して、必ず2個以上縦仕切りが必要となります。
内幅が広い場合や、ケーブル重量が重い場合は縦仕切りの数を追加ください。
