ＴＨＫ

【レール単品】総ボールLMガイド世界標準 HSR形

カタログ

通常単価(税別): -

税込単価: -

通常出荷日：3日目～35日目

THK LMガイド3日目出荷で納期の心配なし。ご要望にお応えし、レールの単品販売を開始いたしました。レ...

詳細を確認

G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

ＴＨＫ

【ブロック単品】総ボールLMガイド世界標準 HSR形

通常価格(税別)： 7,238円 (税込価格：7,962円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

総ボールLMガイド世界標準 HSR形

通常出荷日：40 日目～

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

当商品はレール単品です。ブロック単品は>>こちら

[ ! ] 単品に精度の設定値がございません。

型式例

	タイプ呼び型番	-	長さ　材質	ミスミ記号
ステンレス	HSR15	-	1000LM	(GK)
炭素鋼	HSR15	-	1000L	(GK)

選定サポート情報

LMレール標準長さと最大長さ

HSR形のLMレール標準長さと最大長さを表1に示します。最大長さがこれをこえる場合には、つなぎ方式で製作しますので、THKにお問い合せください。
特殊長さをご指定される場合のG寸法は、表中の寸法を推奨します。G寸法が長くなりますと取付後、その部分が不安定な傾向になり、精度上悪影響を及ぼすことがあります。

HSR形LMレール標準長さと最大長さ

単位:mm
呼び型番	HSR15	HSR20	HSR25	HSR30	HSR35
LMレール標準長さ（L₀)	160	160	ー	ー	ー
	220	220	220	ー	ー
	280	280	280	280	280
	340	340	340	360	360
	400	400	400	440	440
	460	460	460	520	520
	520	520	520	600	600
	580	580	580	680	680
	640	640	640	760	760
	700	700	700	840	840
	760	760	760	920	920
	820	820	820	1,000	1,000
	940	940	940	1,080	1,080
	1,000	1,000	1,000	1,160	1,160
	1,060	1,060	1,060	1,240	1,240
	1,120	1,120	1,120	1,320	1,320
	1,180	1,180	1,180	1,400	1,400
	1,240	1,240	1,240	1,480	1,480
	1,360	1,360	1,360	1,560	1,560
	1,480	1,480	1,480	1,640	1,640
	1,600	1,600	1,600	1,720	1,720
		1,720	1,720	1,800	1,800
		1,840	1,840	1,880	1,880
		1,960	1,960	1,960	1,960
		2,080	2,080	2,040	2,040
		2,200	2,200	2,200	2,200
			2,320	2,360	2,360
			2,440	2,520	2,520
				2,680	2,680
				2,840	2,840
				3,000	3,000
標準ピッチF	60	60	60	80	80
G	20	20	20	20	20
最大長さ（ｽﾃﾝﾚｽ）	1,240	1,480	2,020	2,520	2,520
最大長さ（炭素鋼）	3,000	3,000	3,000	3,000	3,000

注1）最大長さにつきましては、精度等級により異なりますので、THKにお問い合わせください。
注2）つなぎ方式が不可能で、上記最大長さ以上が必要な場合は、THKにお問い合わせください。

型番リスト

表示件数

型番

HSR15-[73-1240/1]LM(GK)

HSR15-[73-2920/1]L(GK)

HSR20-[87-1480/1]LM(GK)

HSR20-[87-2920/1]L(GK)

HSR25-[97-2020/1]LM(GK)

HSR25-[97-2920/1]L(GK)

HSR30-[111-2520/1]LM(GK)

HSR30-[111-2920/1]L(GK)

HSR35-[123-2920/1]L(GK)

レール幅 W1

(mm)

取付高さ M

(mm)

レール長さ L

(mm)

材質

呼び型番

レール取付穴ピッチ

(mm)

レール取付穴径

レール材質

最小発注数量

15	24	73 ～ 1240	ステンレス	15	60	4.5	ステンレス	1個
15	15	73 ～ 2920	炭素鋼	15	60	4.5	炭素鋼	1個
20	30	87 ～ 1480	ステンレス	20	60	6	ステンレス	1個
20	30	87 ～ 2920	炭素鋼	20	60	6	炭素鋼	1個
23	36	97 ～ 2020	ステンレス	25	60	7	ステンレス	1個
23	36	97 ～ 2920	炭素鋼	25	60	7	炭素鋼	1個
28	42	111 ～ 2520	ステンレス	30	80	9	ステンレス	1個
28	42	111 ～ 2920	炭素鋼	30	80	9	炭素鋼	1個
34	48	123 ～ 2920	炭素鋼	35	80	9	炭素鋼	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	35日目
- ( - )	3日目
- ( - )	35日目
- ( - )	3日目
- ( - )	35日目
- ( - )	3日目
- ( - )	35日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

THK LMガイド3日目出荷で納期の心配なし。ご要望にお応えし、レールの単品販売を開始いたしました。レール長1mm単位で指定可能です。

ご注意

G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

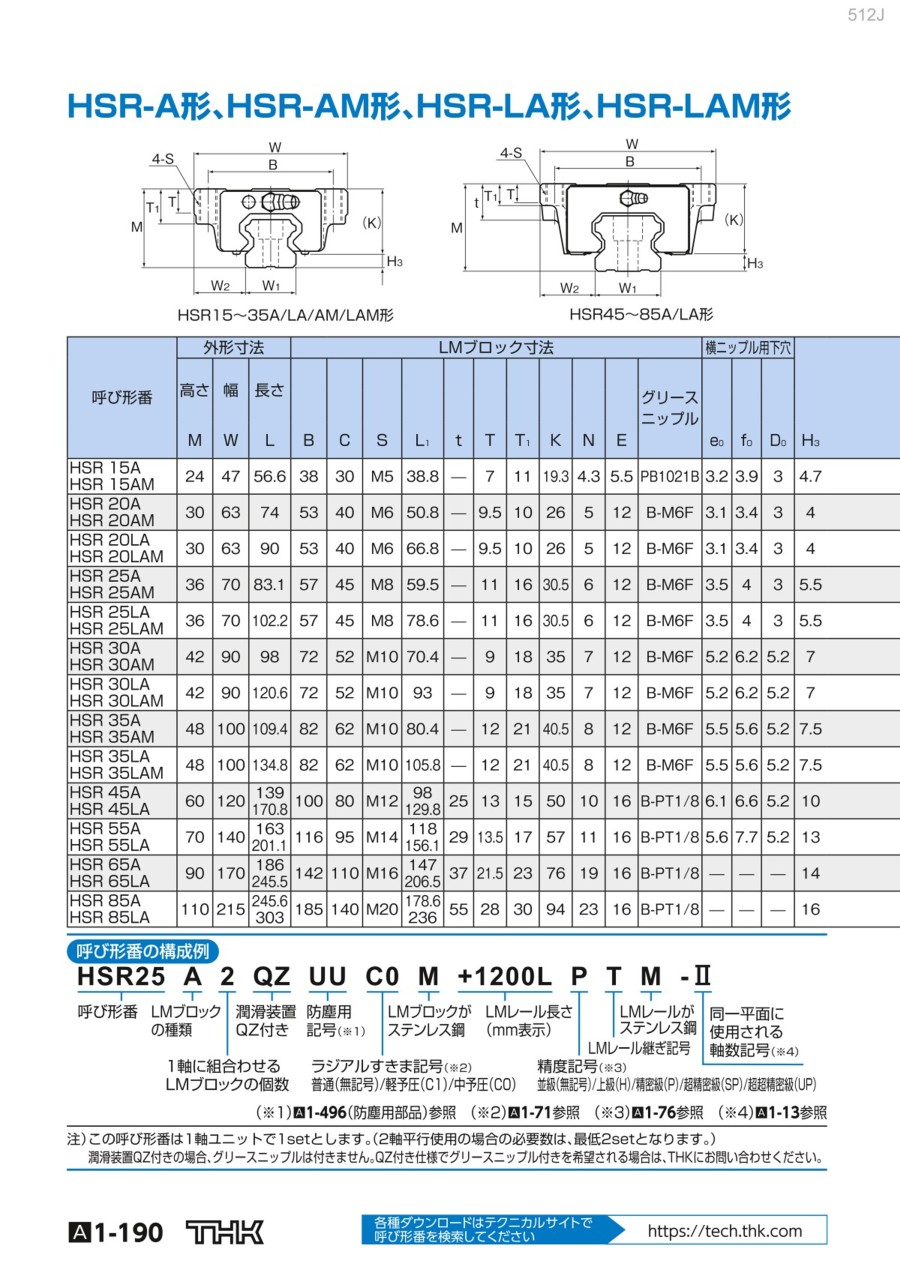

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい@単品購入の場合、お手元のブロックと組合わせた時に摺動性に個体差が生じる場合があります。ご了承ください。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
