溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】

Name: 溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光） 【EE-SX97/47/67】
Brand: オムロン
SKU: 221000460982
Rating: 4.5 (14 reviews)

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

・溝型タイプのフォト・マイクロセンサです。コネクタタイプとコード引き出しタイプがございます。 *コネ...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

オムロン

超小型コード引き出しタイプ（直流光） EE-SX95

通常価格(税別)： 1,261円 (税込価格：1,387円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

薄型コード引出しタイプフォト・マイクロセンサ（直流光） EE-SX77/87

通常価格(税別)： 1,273円 (税込価格：1,400円)

通常出荷日：在庫品1日目

未確定：候補が55型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EE-SX670/670P
EE-SX670A/670R
EE-SX470

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図2

EE-SX671/671P
EE-SX671A/671R
EE-SX471

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図3

EE-SX672/672P
EE-SX672A/672R

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図4

EE-SX673/673P
EE-SX673A/673R
EE-SX473

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図5

EE-SX674/674P
EE-SX674A/674R
EE-SX474

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図6

EE-SX675/675P

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図7

EE-SX676/676P

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図8

EE-SX677/677P

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図9

EE-SX670-WR/670P-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図10

EE-SX671-WR/671P-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図11

EE-SX672-WR/672P-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図12

EE-SX673-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図13

EE-SX674-WR/674P-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図14

EE-SX675-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図15

EE-SX676-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図16

EE-SX677-WR

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図17

EE-SX970-C1

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図18

EE-SX971-C1

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図19

EE-SX972P-C1

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図20

EE-SX974P-C1

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図21

EE-SX975-C1
EE-SX975P-C1

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】外形図22

EE-SX976-C1
EE-SX976P-C1

EE-SX977-C1

製品仕様

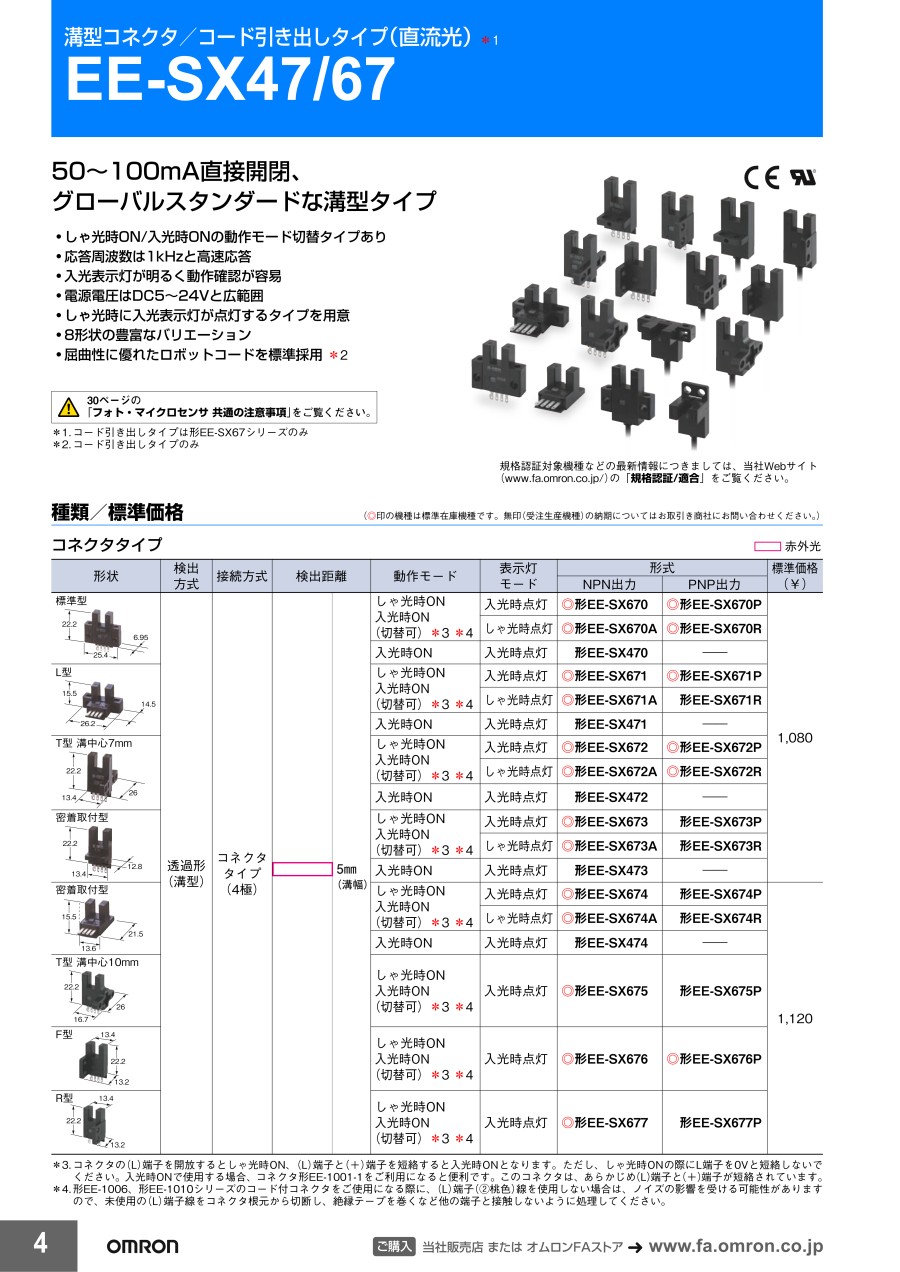

薄型コネクタ/コード引き出しタイプ（直流光） *1
EE-SX47/67

50～100mA直接開閉、グローバルスタンダードな溝型タイプ

しゃ光時ON/入光時ONの動作モード切替タイプあり
応答周波数は1kHzと高速応答
入光表示灯が明るく動作確認が容易
電源電圧はDC5～24Vと広範囲
しゃ光時に入光表示灯が点灯するタイプを用意
8形状の豊富なバリエーション
屈曲性に優れたロボットコードを標準採用 *2

*1. コード引き出しタイプは形EE-SX67シリーズのみ
*2. コード引き出しタイプのみ

コネクタタイプ

*3. コネクタの（L）端子を開放するとしゃ光時ON、（L）端子と（+）端子を短絡すると入光時ONとなります。ただし、しゃ光時ONの際にL端子を0Vと短絡しないでください。入光時ONで使用する場合、コネクタ形EE-1001-1をご利用になると便利です。このコネクタは、あらかじめ（L）端子と（+）端子が短絡されています。
*4. 形EE-1006、形EE-1010シリーズのコード付コネクタをご使用になる際に、（L）端子（（2）桃色）線を使用しない場合は、ノイズの影響を受ける可能性がありますので、未使用の（L）端子線をコネクタ根元から切断し、絶縁テープを巻くなど他の端子と接触しないように処理してください。

コード引き出しタイプ

*1. （L）端子を開放するとしゃ光時ON、（L）端子と（+）端子を短絡すると入光時ONとなります。ただし、しゃ光時ONの際にL端子を0Vと短絡しないでください。
*2. 形EE-1006、形EE-1010シリーズのコード付コネクタをご使用になる際に、（L）端子（（2）桃色）線を使用しない場合は、ノイズの影響を受ける可能性がありますので、未使用の（L）端子線をコネクタ根元から切断し、絶縁テープを巻くなど他の端子と接触しないように処理してください。

定格／性能

項目	種類		標準型	L型	T型溝中心7mm	密着取付型		T型溝中心10mm	F型	R型
	NPN	コネクタタイプ	EE-SX670 EE-SX670A EE-SX470	EE-SX671 EE-SX671A EE-SX471	EE-SX672 EE-SX672A	EE-SX673 EE-SX673A EE-SX473	EE-SX674 EE-SX674A EE-SX474	EE-SX675	EE-SX676	EE-SX677
	NPN	コード引き出しタイプ	EE-SX670-WR	EE-SX671-WR	EE-SX672-WR	EE-SX673-WR	EE-SX674-WR	EE-SX675-WR	EE-SX676-WR	EE-SX677-WR
	PNP	コネクタタイプ	EE-SX670P EE-SX670R	EE-SX671P EE-SX671R	EE-SX672P EE-SX672R	EE-SX673P EE-SX673R	EE-SX674P EE-SX674R	EE-SX675P	EE-SX676P	EE-SX677P
	PNP	コード引き出しタイプ	EE-SX670P-WR	EE-SX671P-WR	EE-SX672P-WR	-	EE-SX674P-WR	-	-	-
検出距離			5mm（溝幅）
標準検出物体			2×0.8mm以上の不透明体
応差			0.025mm以下
光源（ピーク発光波長）			赤外発光ダイオード（940nm）
表示灯 *1			入光時点灯（赤色）（Aタイプ、Rタイプはしゃ光時点灯）
電源電圧			DC5～24V±10% リップル（p-p） 10%以下
消費電流			12mA以下（コネクタタイプ、L端子開放時）、35mA以下（NPNコード引き出しタイプ）、30mA以下（PNPコード引き出しタイプ）
制御出力			NPNタイプ：NPNオープンコレクタ出力DC5～24V 100mA以下残留電圧0.8V以下（負荷電流100mA時）、残留電圧0.4V以下（負荷電流40mA時）、オフ電流（漏れ電流）0.5mA以下 PNPタイプ：PNPオープンコレクタ出力DC5～24V 50mA以下残留電圧1.3V以下（負荷電流50mA時）、オフ電流（漏れ電流）0.5mA以下
保護回路			負荷短絡保護（コネクタタイプ）、なし（コード引き出しタイプ）
応答周波数 *2			1kHz以上（平均値は3kHz）
使用周囲照度			受光面照度蛍光灯：1,000lx以下
周囲温度範囲			動作時：-25～+55℃ 保存時：-30～+80℃（ただし、氷結、結露しないこと）
周囲湿度範囲			動作時：5～85%RH 保存時：5～95%RH（ただし、氷結、結露しないこと）
振動（耐久）			20～2,000Hz（ピーク加速度100m/s²）複振幅1.5mm X、Y、Z各方向 2h（4min周期）
衝撃（耐久）			500m/s² X、Y、Z各方向 3回
保護構造			IP50 IEC60529規格
接続方式			コネクタタイプ（直接はんだづけ可能）、コード引き出しタイプ（標準コード長 1m）、コネクタ中継タイプ（標準コード長 0.1m）
質量（梱包状態）		コネクタタイプ	約3.1g	約3g	約2.4g	約2.3g	約3g	約2.7g	約2.2g	約2.2g
質量（梱包状態）		コード引き出しタイプ	約18.9g	約17.3g	約17.8g	約16.8g	約17.1g	約18.3g	約16.9g	約16.9g
材質	ケース		ポリブチレンテレフタレート（PBT）
材質	カバー投・受光部		ポリカーボネート

*1. GaP赤色LED（ピーク発光波長690nm）
*2. 応答周波数の測定は、右図の円板を回転させた場合の値です。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様3

薄型コネクタタイプ（直流光）
EE-SX97

コネクタ内蔵で小型・簡単接続を実現、さらに保護回路内蔵で安心

コネクタ内蔵による外形・占有寸法極小化
入光時ON／しゃ光時ONの2出力を装備
安心の逆接続保護回路内蔵
サーマルシャットダウン回路による出力過電流保護 *1
多方向から表示灯が確認でき、あらゆる設置場所に対応可能
市販コネクタにも対応可能なロック付コネクタを採用 *2

*1. 出力過電流保護はNPNタイプOUT2のみ
*2. 接続コネクタ推奨品
日本圧着端子製造（株）製コンタクト：SPHD-001T-P0.5、ハウジング：PAP-04V-S

特長

コネクタ内蔵タイプで小型化、簡単接続を実現

コネクタを内蔵化することで、外形・占有寸法を大幅に小型化。さらに、市販の汎用コネクタ採用で配線コストを削減します。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様4

従来品／EE-SX97シリーズ

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様5

市販の汎用コネクタ採用で簡単接続、ポジティブロック付きで抜け止めも安心です。

逆接続保護回路が内蔵されて安心
逆接続保護機能を内蔵することで、電源逆接続、出力逆接続を保護します。組込み現場のお客さまにも安心してお使いいただけます。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様6

NPNタイプの例

見やすい表示灯
多方向（最大4方向）から表示灯が確認でき、あらゆる設置場所に対応可能です。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様7

サーマルシャットダウン回路内蔵
NPN出力タイプのOUT2制御出力には、サーマルシャットダウン回路による出力過電流保護機能を備えています。

入光時ON／しゃ光時ONの2出力を装備
入光時ON／しゃ光時ONの2出力を全機種に装備しているため、使用状況に応じて配線だけで出力切替えが可能です。

本体

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様8

定格／性能

項目	種類	標準型	L型	T型溝中心7mm	密着取付型	T型溝中心10mm	F型	R型
	NPN	EE-SX970-C1	EE-SX971-C1	-	-	EE-SX975-C1	EE-SX976-C1	EE-SX977-C1
	PNP	-	-	EE-SX972P-C1	EE-SX974P-C1	EE-SX975P-C1	EE-SX976P-C1	-
検出距離		5mm（溝幅）
標準検出物体		2×0.8mm以上の不透明体
応差		0.025mm以下 *1
光源（ピーク発光波長）		赤外発光ダイオード（940nm）
表示灯		入光時点灯（橙色発光ダイオード）
電源電圧		DC5～24V±10% リップル（p-p） 10%以下
消費電流		21mA以下
制御出力		負荷電源電圧：DC5～24V 負荷電流：50mA以下オフ電流：0.5mA以下残留電圧：1.0V以下（負荷電流50mA時） 0.4V以下（負荷電流5mA時）
保護回路		電源逆接続保護、出力逆接続保護、出力過電流保護（NPNタイプのOUT2のみ働きます）
応答周波数		1kHz以上（平均値は3kHz） *2
使用周囲照度		受光面照度蛍光灯：1,000lx以下
周囲温度範囲		動作時：-25～+55℃ 保存時：-30～+80℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時：5～85%RH 保存時：5～95%RH（ただし、氷結、結露しないこと）
振動（耐久）		10～2,000Hz 片振幅0.75mm X、Y、Z各方向掃引時間：15分掃引回数：10回
衝撃（耐久）		500m/s² X、Y、Z各方向 3回
保護構造		IEC60529規格 IP50
接続方式		コネクタタイプ
質量（梱包状態）		約3g
材質	ケース・カバー	ポリブチレンテレフタレート（PBT）
材質	投・受光部	ポリカーボネート（PC）

*1. 溝の横方向に検出物体を移動した場合の値です。
*2. 応答周波数の測定は、右図の円板を回転させた場合の値です。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】製品仕様9

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

安全上の要点

使用環境

本センサの保護構造はIP50（IEC60529準拠）であり防水・防塵構造となっていません。
水や油等液体が本体に付着するアプリケーションでは使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

EE-SX47／67

取りつけ時

端子に直接はんだ付けをして使用の場合は下記の範囲でお使いください。

はんだ付け条件

項目	温度	許容時間	備考
こて	350℃以下	3s以下	はんだ付けは端子根元より1.5mm以上離してください。

端子保持部はポリカーボネートを使用しているため上記はんだ付け条件を超える場合、端子保持部が熱変形し製品の機能に支障をきたすことがあります。

EE-SX97

取りつけ時

センサの取りつけは、M3ねじをご使用ください（ねじの緩み防止のためバネ座金を合せてお使いください）。そのときの締めつけ強度は0.54N・m以下にしてください。

配線時

＜未使用の出力線の処置について＞
使用しない出力線は、必ず絶縁処理をしてください。

＜配線方法について＞
接続はコネクタ方式になっていますので、端子（リード）へのはんだ付けはしないでください。
端子（リード）をセンサ内部基板にはんだで取りつけているため、端子（リード）を直接はんだ付けすると内部接続が外れ故障に至る恐れがあります。

その他

本製品に接続する電源ケーブルは10m未満にしてください。
NPNタイプのOUT2端子のみ出力過電流保護機能を備えています。
過電流が印加されると、出力トランジスタの発熱によりサーマルシャットダウン回路が動作し出力OFF状態となります。
動作後、出力トランジスタの発熱が止まりICの温度が一定温度まで下がると、サーマルシャットダウン回路は復帰=出力ON状態に戻ります。
復帰後、過電流が印加されていなければ正常動作に戻りますが、過電流が印加されたままですと、再度サーマルシャットダウン回路が動作しますので、配線を見直したうえで電源を再投入してください。
負荷短絡保護ではありませんので、負荷短絡または負荷短絡に近い状態で出力トランジスタの電力が高くなりますと、発熱により破損の原因になります。
電源環境などの影響で、電源投入時に出力パルスが発生する場合があります。
ご使用の際には、電源投入より100ms経過後の安定した検出可能状態でご使用ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

形状

ヘッド最大幅

(mm)

ヘッド最大高さ

(mm)

ヘッド最大奥行き

(mm)

動作モード

出力形式

接続方式

表示灯モード

コード・ケーブル仕様

コード・ケーブル長

(mm)

最小発注数量

標準型	25.4	6.95	22.2	入光時ON	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
L型	26.2	15.5	14.5	入光時ON	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
T型	13.7	26	22.2	入光時ON	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.4	12.8	22.2	入光時ON	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.6	15.5	21.5	入光時ON	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
標準型	25.4	6.95	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
標準型	25.4	6.95	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
標準型	25.4	6.95	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
標準型	25.4	6.95	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
標準型	25.4	6.95	26.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
標準型	25.4	6.95	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
L型	26.2	15.5	14.5	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
L型	26.2	15.5	18.7	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
L型	26.2	15.5	14.5	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
L型	26.2	15.5	14.5	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
L型	26.2	15.5	18.7	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
L型	26.2	15.5	14.5	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
T型	13.7	26	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
T型	26	13.7	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
T型	13.7	26	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
T型	13.7	26	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
T型	26	13.7	26.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
T型	13.7	26	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
V型	13.4	12.8	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.4	12.8	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
V型	13.4	12.8	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
V型	13.4	12.8	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.4	12.8	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
V型	13.6	15.5	21.5	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.6	15.5	25.7	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
V型	13.6	15.5	21.5	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
V型	13.6	15.5	21.5	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
V型	13.6	15.5	25.7	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
V型	13.6	15.5	21.5	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	しゃ光時点灯(赤色)	-	-	1個
T型	16.7	26	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
T型	16.7	26	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
T型	16.7	26	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
F型	13.7	13.2	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
F型	13.2	13.7	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
F型	13.7	13.2	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
R型	13.7	13.2	22.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
R型	13.2	13.7	26.2	しゃ光時ON/入光時ON(切替可)	NPN オープンコレクタ出力	コード引き出しタイプ	入光時点灯(赤色)	ロボットコードφ2.8mm 4芯	1000	1個
R型	13.7	13.2	22.2	しゃ光時ON/入光時ON(切替可)	PNP オープンコレクタ出力	コネクタタイプ(4極直接はんだづけ可能)	入光時点灯(赤色)	-	-	1個
標準型	26	22	7	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
標準型	26	22	7	しゃ光時ON/入光時ON(2出力装備)	PNP オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
L型	26.2	15.5	14.7	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
L型	26.2	15.5	14.7	しゃ光時ON/入光時ON(2出力装備)	PNP オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
T型	13.4	22	26	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
T型	13.7	22	26	しゃ光時ON/入光時ON(2出力装備)	PNP オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
V型	13.4	15.5	21.7	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
V型	13.4	15.5	21.7	しゃ光時ON/入光時ON(2出力装備)	PNP オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
T型	16.7	22	26	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
F型	13.4	22	13.2	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
F型	13.4	22	13.2	しゃ光時ON/入光時ON(2出力装備)	PNP オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個
R型	13.4	22	13.2	しゃ光時ON/入光時ON(2出力装備)	NPN オープンコレクタ出力	コネクタタイプ(4極)	入光時点灯(橙色発光ダイオード)	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

・溝型タイプのフォト・マイクロセンサです。コネクタタイプとコード引き出しタイプがございます。
  *コネクタタイプ(4極直接はんだづけ可能) → EE-EX
  *コネクタタイプ(4極) → EE-EX-C
  *コード引き出しタイプ → EE-EX-WR
・対応コネクタのご選定はこちらから

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

オムロン
超小型コード引き出しタイプ（直流光） EE-SX95
オムロン
薄型コード引出しタイプフォト・マイクロセンサ（直流光） EE-SX77/87
オムロン
機器内蔵用フォト・マイクロセンサ【EE-□】

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】のレビュー

4.5平均満足度：4.514件のレビュー

星5
57%
星4
36%
星3
7%
星2
0%
星1
0%

位置確認のセンサとして

満足度：5.02019/02/28

コネクタとの使用が前提だと思うので、コネクタとのセット型式があると注文忘れがなく助かる

2人が参考にしています。

カム用

満足度：5.02019/12/13

古めかしい機械の部品でしたが、しっかり押さえており、当日出荷もしていただき、大変助かりました。

1人が参考にしています。

フォトセンサ交換品として使用

満足度：4.02023/07/25

何の問題もなく使っています。ただ，この手の部品はそもそも壊れやすいもののような気がしている。消耗品とまではいわないが、定...もっと読む

0人が参考にしています。

装置用部品として

満足度：4.02021/09/06

入手性が悪く困っていましたが、即納品してもらえました。やや値が高いのが残念でしたが。

0人が参考にしています。

ワークの定位置確認用センサーとして使用

満足度：5.02020/12/15

小型でコネクタ接続できるのでメンテナンスがし易い。埃の多い環境なので、外側のケースを取り去り内部のユニットだけで使用す...もっと読む

0人が参考にしています。

14件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】	超小型コード引き出しタイプ（直流光） EE-SX95	薄型コード引出しタイプフォト・マイクロセンサ（直流光） EE-SX77/87	限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41	溝型コード引出しタイプフォト・マイクロセンサ（変調光） EE-SPX-W	透過形フォト・マイクロセンサ【EE-SV3】
メーカー	オムロン	オムロン	オムロン	オムロン	オムロン	オムロン
通常価格	-	1,261円 -	1,273円 -	3,240円 -	4,450円 -	448円 -
通常出荷日	お見積り	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
検出距離(mm)	5	5	5	5	-	3.4
検出方式	透過形（溝型）	透過形（溝型）	透過形（溝型）	限定反射形	透過形	透過形（溝型）
発光方式	直流光(赤外発光ダイオード)	直流光(赤外光)	直流光(赤外光)	変調光(赤外光)	変調光(赤外光)	-
標準検出物体(mm)	2×0.8以上の不透明体	1.8×0.8以上の不透明体	2×0.8mm以上の不透明体	Φ0.05銅素線(最小検出)	-	-
保護構造	IP50	IP50	IP60	IP50	IP50	-
