鍋屋バイテック

標準Vプーリー

Name: 標準Vプーリー
Brand: 鍋屋バイテック
SKU: 221000420887
Rating: 4.9 (15 reviews)

カタログ

通常単価(税別): 978円～51,299円

税込単価: 1,076円～56,429円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

【特長】・日本最初の標準品、インチサイズ。・鋳造から機械加工・表面処理まで一貫生産。・セル生産方式によ...

詳細を確認

4.94.9

ミスミではキー溝や軸穴の追加工、規格外見積には対応しておりません。

よく一緒に見られています

鍋屋バイテック

JIS Vプーリー A型

通常価格(税別)： 1,062円 (税込価格：1,168円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

JIS Vプーリー B型

通常価格(税別)： 1,795円 (税込価格：1,975円)

通常出荷日：在庫品1日目

未確定：候補が210型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

STD - A - 1の外観

10U

10S

10X

11U

20X

21U

22U

23U

30Y

40U

41U

43U

44U

50X

50Y

60Y

溝の形と溝数の形状適用表

溝の形	溝数	10S	10U	10X	11U	20X	21U	22U	23U	30Y	40U	41U	43U	44U	50X	50Y	60Y
M	1	○	○	‐	○	‐	‐	‐	‐	‐	‐	‐	‐	‐	‐	‐	‐
A	1	‐	‐	○	○	○	○	‐	○	‐	‐	‐	‐	‐	‐	‐	‐
	2	‐	‐	‐	○	○	○	○	‐	○	○	○	‐	‐	○	‐	‐
	3	‐	‐	‐	○	○	○	○	‐	‐	○	○	‐	○	○	○	‐
B	1	‐	‐	○	○	○	○	‐	○	‐	‐	‐	‐	‐	‐	‐	‐
	2	‐	‐	‐	‐	○	○	○	‐	‐	○	○	‐	‐	○	○	○
	3	‐	‐	‐	‐	○	○	○	‐	‐	‐	○	○	○	○	○	‐
	4	‐	‐	‐	‐	‐	○	○	‐	‐	‐	○	○	‐	○	‐	‐

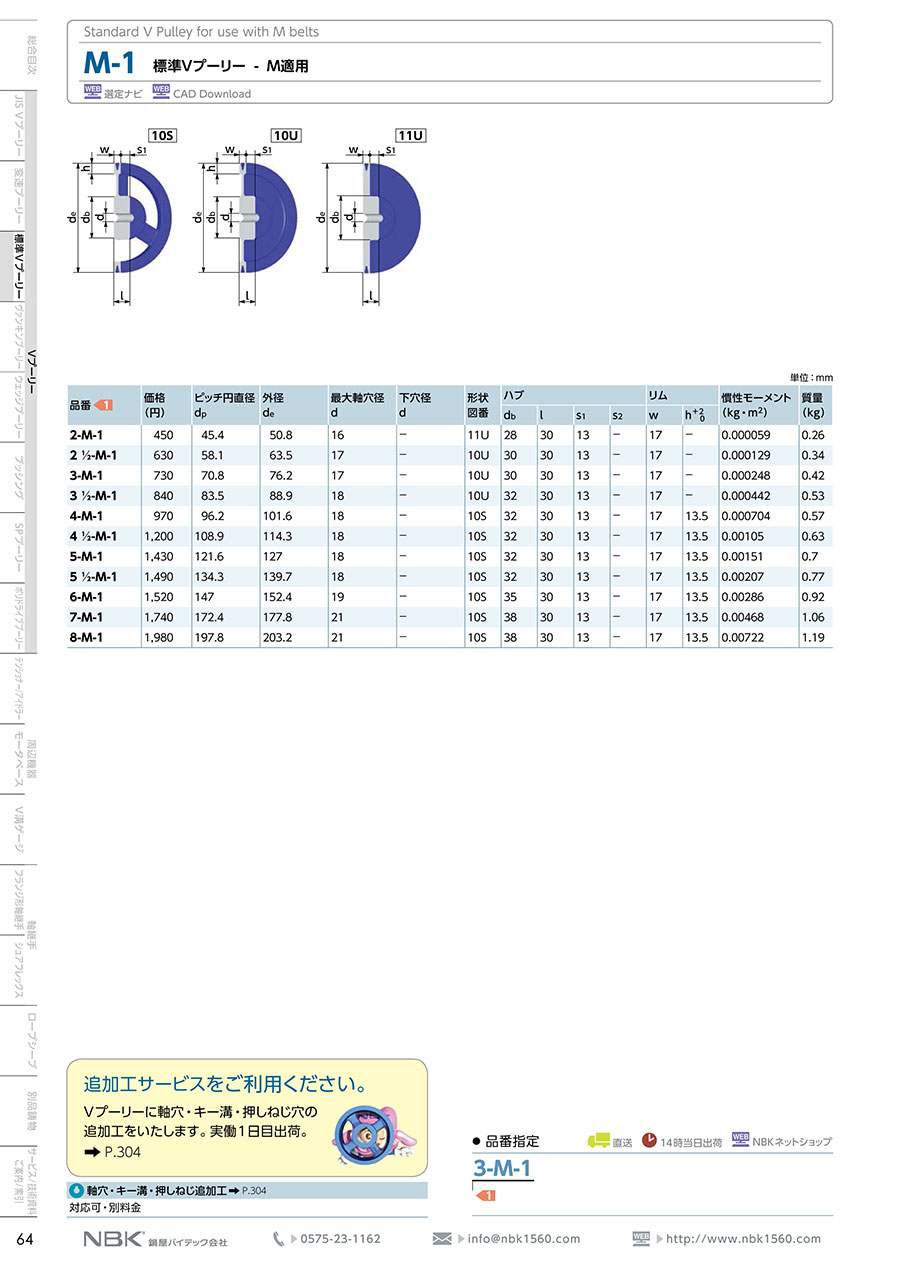

商品規格

バランス

外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値としている。これは、JIS B 1854-1987「一般用Vプーリ」に規定する釣合い良さと同一の精度。M形のプーリーは対象外。

規格表

品番	ピッチ円直径（dp）	外径（de）	最大軸穴径（ｄ）	形状図番	ハブ				リム		慣性モーメント（kg・m2）	質量（kg）
品番	ピッチ円直径（dp）	外径（de）	最大軸穴径（ｄ）	形状図番	db	l	s1	s2	w	h＋2 0	慣性モーメント（kg・m2）	質量（kg）
2-M-1	45.4	50.8	16	11U	28	30	13	‐	17	‐	0.000059	0.26
3-M-1	70.8	76.2	17	10U	30					‐	0.000248	0.42
4-M-1	96.2	101.6	18	10S	32					13.5	0.000704	0.57
5-M-1	121.6	127	18		32						0.00151	0.7
6-M-1	147	152.4	19		35						0.00286	0.92
7-M-1	172.4	177.8	21		38						0.00468	1.06
8-M-1	197.8	197.8	21		38						0.00722	1.19

[！]溝形状A寸法はカタログ（A-1,A-2,A-3)、溝形状B寸法はカタログ（B-1,B-2,B-3,B-4)を参照ください。
[！]ミスミではキー溝、軸穴、特注加工には対応しておりません。

溝部の寸法

溝の形	外径 d_e (inch)	α±0.5 (°)	L₀	w₁	h	e	f±1


M	3以下	34	8.0	9.65	9	-	8.5
	3を超え3 1/2以下	36		9.75
	3 1/2を超えるもの	38		9.86
A	4以下	34	9.2	11.95	12.5	16±0.4	10.0
	4を超え5以下	36		12.12
	5を超えるもの	38		12.30
B	6 1/2以下	34	12.5	15.86	15	20±0.4	12.0
	6 1/2を超え8以下	36		16.07
	8を超えるもの	38		16.29

単位 : mm

外周・リム側面の振れの許容差および外径の許容差

外径 d_e (inch)	外周の振れの許容値	リム側面の振れの許容値	外径の許容差


5以下	0.2	0.2	±0.6
5を超え6 1/2以下	0.25	0.25	±0.8
6 1/2を超え9以下	0.3	0.3	±0.8
9を超え12以下	0.35	0.35	±0.8
12を超え16以下	0.4	0.4	±1.2
16を超え24以下	0.5	0.5	±1.2

単位 : mm

型番リスト

表示件数

型番

プーリ溝形状

プーリ溝本数

形状図番/Type

外形

(mm)

追加工

キー溝、押しねじ加工 ※押しねじ加工選択時押しねじ付属

キー種類

軸穴公差

軸穴径

RoHS2（10物質）?

最小発注数量

A	1	11U	50.8	なし	-	-	-	-	対応	1個
A	2	11U	50.8	なし	-	-	-	-	対応	1個
M	1	11U	50.8	なし	-	-	-	-	対応	1個
A	1	21U	76.2	なし	-	-	-	-	対応	1個
A	2	21U	76.2	なし	-	-	-	-	対応	1個
A	2	41U	76.2	なし	-	-	-	-	対応	1個
A	3	21U	76.2	なし	-	-	-	-	対応	1個
A	3	41U	76.2	なし	-	-	-	-	対応	1個
B	1	21U	76.2	なし	-	-	-	-	対応	1個
B	2	21U	76.2	なし	-	-	-	-	対応	1個
B	2	41U	76.2	なし	-	-	-	-	対応	1個
B	3	21U	76.2	なし	-	-	-	-	対応	1個
B	3	41U	76.2	なし	-	-	-	-	対応	1個
M	1	10U	76.2	なし	-	-	-	-	対応	1個
A	1	21U	101.6	なし	-	-	-	-	対応	1個
A	2	21U	101.6	なし	-	-	-	-	対応	1個
A	2	41U	101.6	なし	-	-	-	-	対応	1個
A	3	21U	101.6	なし	-	-	-	-	対応	1個
A	3	41U	101.6	なし	-	-	-	-	対応	1個
B	1	21U	101.6	なし	-	-	-	-	対応	1個
B	2	21U	101.6	なし	-	-	-	-	対応	1個
B	2	41U	101.6	なし	-	-	-	-	対応	1個
B	3	21U	101.6	なし	-	-	-	-	対応	1個
B	3	41U	101.6	なし	-	-	-	-	対応	1個
B	4	21U	101.6	なし	-	-	-	-	対応	1個
B	4	41U	101.6	なし	-	-	-	-	対応	1個
M	1	10S	101.6	なし	-	-	-	-	対応	1個
A	1	23U	127	なし	-	-	-	-	対応	1個
A	2	22U	127	なし	-	-	-	-	対応	1個
A	2	40U	127	なし	-	-	-	-	対応	1個
A	3	22U	127	なし	-	-	-	-	対応	1個
A	3	44U	127	なし	-	-	-	-	対応	1個
B	1	23U	127	なし	-	-	-	-	対応	1個
B	2	22U	127	なし	-	-	-	-	対応	1個
B	2	40U	127	なし	-	-	-	-	対応	1個
B	3	21U	127	なし	-	-	-	-	対応	1個
B	3	41U	127	なし	-	-	-	-	対応	1個
B	4	21U	127	なし	-	-	-	-	対応	1個
B	4	41U	127	なし	-	-	-	-	対応	1個
M	1	10S	127	なし	-	-	-	-	対応	1個
A	1	20X	152.4	なし	-	-	-	-	対応	1個
A	2	22U	152.4	なし	-	-	-	-	対応	1個
A	2	40U	152.4	なし	-	-	-	-	対応	1個
A	3	22U	152.4	なし	-	-	-	-	対応	1個
A	3	40U	152.4	なし	-	-	-	-	対応	1個
B	1	23U	152.4	なし	-	-	-	-	対応	1個
B	2	22U	152.4	なし	-	-	-	-	対応	1個
B	2	40U	152.4	なし	-	-	-	-	対応	1個
B	3	22U	152.4	なし	-	-	-	-	対応	1個
B	3	43U	152.4	なし	-	-	-	-	対応	1個
B	4	22U	152.4	なし	-	-	-	-	対応	1個
B	4	43U	152.4	なし	-	-	-	-	対応	1個
M	1	10S	152.4	なし	-	-	-	-	対応	1個
A	1	20X	177.8	なし	-	-	-	-	対応	1個
A	2	20X	177.8	なし	-	-	-	-	対応	1個
A	2	50X	177.8	なし	-	-	-	-	対応	1個
A	3	20X	177.8	なし	-	-	-	-	対応	1個
B	1	10X	177.8	なし	-	-	-	-	対応	1個
B	2	20X	177.8	なし	-	-	-	-	対応	1個
B	2	50X	177.8	なし	-	-	-	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

978円 ( 1,076円 )	在庫品1日目当日出荷可能
1,371円 ( 1,508円 )	3日目
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,238円 ( 1,362円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
1,798円 ( 1,978円 )	3日目
2,552円 ( 2,807円 )	3日目
2,552円 ( 2,807円 )	3日目
1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
1,955円 ( 2,151円 )	在庫品1日目当日出荷可能
1,878円 ( 2,066円 )	3日目
2,425円 ( 2,668円 )	3日目
2,525円 ( 2,778円 )	5日目
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,882円 ( 2,070円 )	在庫品1日目当日出荷可能
2,829円 ( 3,112円 )	在庫品1日目当日出荷可能
2,874円 ( 3,161円 )	3日目
4,631円 ( 5,094円 )	3日目
4,204円 ( 4,624円 )	3日目
2,465円 ( 2,712円 )	3日目
3,151円 ( 3,466円 )	在庫品1日目当日出荷可能
3,113円 ( 3,424円 )	3日目
3,967円 ( 4,364円 )	4日目
3,768円 ( 4,145円 )	3日目
5,736円 ( 6,310円 )	3日目
5,150円 ( 5,665円 )	3日目
1,882円 ( 2,070円 )	4日目
2,551円 ( 2,806円 )	在庫品1日目当日出荷可能
3,599円 ( 3,959円 )	4日目
3,381円 ( 3,719円 )	3日目
4,678円 ( 5,146円 )	3日目
4,719円 ( 5,191円 )	3日目
3,338円 ( 3,672円 )	3日目
4,008円 ( 4,409円 )	在庫品1日目当日出荷可能
4,136円 ( 4,550円 )	3日目
6,158円 ( 6,774円 )	3日目
5,473円 ( 6,020円 )	4日目
7,614円 ( 8,375円 )	3日目
7,654円 ( 8,419円 )	4日目
2,616円 ( 2,878円 )	在庫品1日目当日出荷可能
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	3日目
4,247円 ( 4,672円 )	3日目
6,569円 ( 7,226円 )	4日目
5,629円 ( 6,192円 )	3日目
3,434円 ( 3,777円 )	4日目
4,514円 ( 4,965円 )	3日目
4,708円 ( 5,179円 )	3日目
7,070円 ( 7,777円 )	3日目
7,092円 ( 7,801円 )	3日目
9,093円 ( 10,002円 )	3日目
9,722円 ( 10,694円 )	3日目
2,764円 ( 3,040円 )	在庫品1日目当日出荷可能
3,242円 ( 3,566円 )	在庫品1日目当日出荷可能
5,122円 ( 5,634円 )	3日目
4,504円 ( 4,954円 )	4日目
7,353円 ( 8,088円 )	3日目
4,252円 ( 4,677円 )	4日目
6,349円 ( 6,984円 )	4日目
6,242円 ( 6,866円 )	4日目

基本情報

基本情報

【特長】
・日本最初の標準品、インチサイズ。
・鋳造から機械加工・表面処理まで一貫生産。
・セル生産方式により、多品種少量生産と短納期を極限まで追求。
・外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値。
・JIS B 1854-1987「一般用Vプーリ」に規定する釣合い良さと同一の精度。※M形のプーリーは対象外。
【用途】
・送風機などに。

ご注意

ミスミではキー溝や軸穴の追加工、規格外見積には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準Vプーリーのレビュー

4.9平均満足度：4.915件のレビュー

星5
93%
星4
7%
星3
0%
星2
0%
星1
0%

モーター装着

満足度：5.02017/09/28

穴加工をして頂くことができ、納期も他で依頼するのと比べて1～2日ほど早いので、とても満足しております。

3人が参考にしています。

自社設備用

満足度：5.02022/09/01

プーリーを使ったものを製作するときに必要な情報もすぐに閲覧できるので選択が簡単でよいです。

1人が参考にしています。

モーター軸に直接取付け

満足度：5.02018/03/01

小型モーターなのでキー溝がない為、孔加工に加えてセットボルト加工もやってもらえたのでダイレクトに取付け出来ました。

1人が参考にしています。

油圧ポンプ入力軸に使用

満足度：5.02022/04/23

テスト用油圧ポンプ軸に使用しました。回転時の安定度、ベルトとの相性もよく、商品自体の塗装も綺麗であり、今後も使用したいと...もっと読む

0人が参考にしています。

試作装置に使用

満足度：5.02022/04/05

Mタイプの穴加工・キー溝加工を購入、キー溝加工済みのため、購入後そのまま使用できるので、納期が短縮でき大変重宝しています...もっと読む

0人が参考にしています。

15件全て見る

よくあるご質問（FAQ）

Qプーリー交換時期を判断する方法はありますか？

プーリーV溝部の摩耗を確認するためのゲージがあります。詳しくはVプーリー用溝ゲージ：VMGをご参照ください。
