ウェッジプーリー
- 通常単価(税別)
- 1,365円～519,289円
- 税込単価
- 1,502円～571,218円
高速・高動力伝動でJIS B 1855 準拠のVベルトプーリ。【特長】・鋳造から機械加工・表面処理まで...
詳細を確認- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

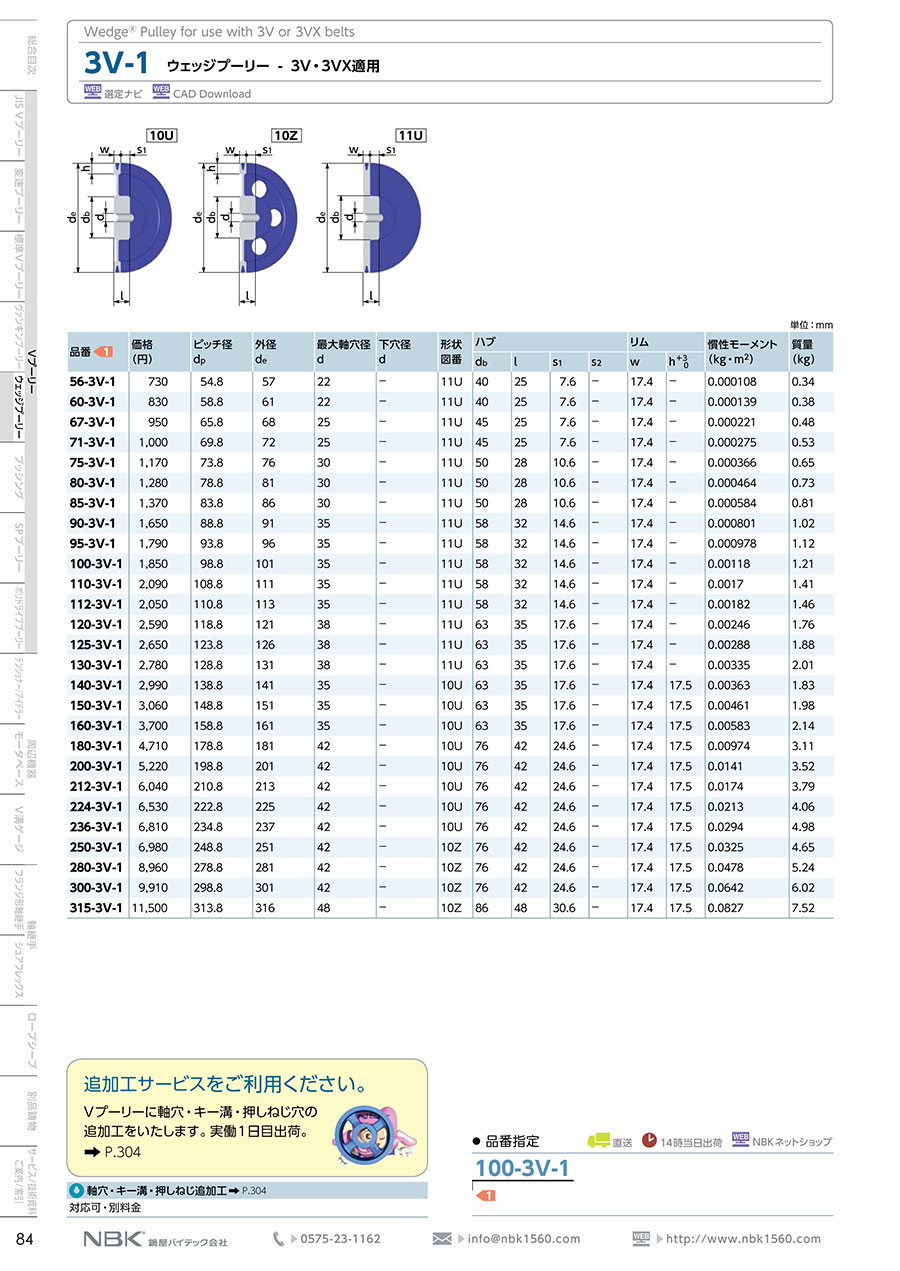

外形図
3Vの各寸法はこちらでご確認ください。 5Vの各寸法はこちらでご確認ください。 8Vの各寸法はこちらでご確認ください。追加工詳細はこちら。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
製品仕様
ウェッジプーリーの外観
鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに便利をお届け。
便利な追加工サービスを標準化
軸穴・キー溝・押しねじの追加工を標準化。
充実のラインアップ。491サイズ
3V : 153サイズ、5V : 257サイズ、8V : 81サイズ。JIS規格の261サイズに230サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
なお、3Vのφ56・60（呼び径56・60mm）、5Vのφ112・118・125・132・140 （呼び径112・118・125・132・140 ）は、ローエッジコグタイプ細幅Vベルトに対
応するプーリー。ローエッジコグタイプのベルトは、一般のラップドタイプのベルトにくらべて、屈曲性にすぐれ、摩擦係数が大きいため、伝動効率が向上し、最小プーリー呼び径を小さくできる。
JIS規格を上回る高品質
材質・加工精度・バランス精度ともに JIS規格JIS 規 格（ JIS B1855 - 1991「細幅Vプーリ」）を上回る最高品質のプーリー。外周での不釣合い許容値はプーリー質量の0.1％を保証。
商品規格
商品規格はJIS B 1855 - 1991「細幅Vプーリ」に準拠している
溝部の寸法
ウェッジプーリーは、A部詳細図に示すとおりg寸法（＝0.5mm）を設けている。これは、ベルト側面の摩耗・破損を防ぎ、ベルトの寿命を長く保持するためのもので、永年の実験と研究にもとづくもの。このため、ウェッジプーリーの外径は呼び径より1mm大きく
なっている。
| 溝の形 | 呼び径 dn | α±0.5 (゜) | w1±0.1 | wg±0.13 | h | +0.5 | 基準寸法 k | e*1 | f min. | g |
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | ||||||||||
| 3V | 90以下 | 36 | 8.9 | 9.23 | 9 | 0.6 | 10.3±0.25 | 8.7 | 0.5 | |
| 90を超え150以下 | 38 | 9.24 | ||||||||
| 150を超え300以下 | 40 | 9.26 | ||||||||
| 300を超えるもの | 42 | 9.28 | ||||||||
| 5V | 250以下 | 38 | 15.2 | 15.54 | 15 | 1.3 | 17.5±0.25 | 12.7 | 0.5 | |
| 250を超え400以下 | 40 | 15.56 | ||||||||
| 400を超えるもの | 42 | 15.58 | ||||||||
| 8V | 400以下 | 38 | 25.74 | 25 | 2.5 | 28.6±0.4 | 19 | 0.5 | ||
| 400を超え560以下 | 40 | 25.4 | 25.76 | |||||||
| 560を超えるもの | 42 | 25.78 | ||||||||
溝部の寸法（単位 : mm）
*1 : eの累積誤差は±0.8mm以下。
| 呼び径 dn | 外周の振れの許容値 | リム側面の振れの許容値 | 外径の許容差 |
|---|---|---|---|
| 125以下 | 0.15(0.2) | 0.15(0.2) | ±0.4(±0.6) |
| 125を超え 315以下 | 0.2(0.3) | 0.2(0.3) | ±0.6(±0.8) |
| 315を超え 710以下 | 0.3(0.4) | 0.3(0.4) | ±0.9(±1.2) |
| 710を超え 1000以下 | 0.4(0.6) | 0.4(0.6) | ±1.2(±1.6) |
| 1000を超え 1250以下 | 0.5(0.8) | 0.5(0.8) | ±1.5(±0.2) |
外周・リム側面の振れの許容値および外径の許容差（単位 : mm）
*（）内はJIS B 1855 - 1991の数値
バランス
外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としている。これは、周速15m / sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当。
材質・仕上げ
ウェッジプーリー : FC200以上塗装、NBKブルー（本体）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,365円 ( 1,502円 ) | 3日目 |
1,504円 ( 1,654円 ) | 3日目 |
1,366円 ( 1,503円 ) | 4日目 |
1,597円 ( 1,757円 ) | 3日目 |
1,659円 ( 1,825円 ) | 3日目 |
2,007円 ( 2,208円 ) | 3日目 |
2,034円 ( 2,237円 ) | 5日目 |
1,577円 ( 1,735円 ) | 3日目 |
2,401円 ( 2,641円 ) | 3日目 |
2,551円 ( 2,806円 ) | 3日目 |
1,911円 ( 2,102円 ) | 3日目 |
2,508円 ( 2,759円 ) | 3日目 |
2,900円 ( 3,190円 ) | 3日目 |
1,968円 ( 2,165円 ) | 3日目 |
2,533円 ( 2,786円 ) | 3日目 |
2,873円 ( 3,160円 ) | 5日目 |
2,052円 ( 2,257円 ) | 3日目 |
3,027円 ( 3,330円 ) | 3日目 |
3,677円 ( 4,045円 ) | 3日目 |
4,013円 ( 4,414円 ) | 3日目 |
2,555円 ( 2,811円 ) | 3日目 |
3,111円 ( 3,422円 ) | 3日目 |
4,316円 ( 4,748円 ) | 3日目 |
4,490円 ( 4,939円 ) | 3日目 |
2,582円 ( 2,840円 ) | 3日目 |
2,967円 ( 3,264円 ) | 3日目 |
3,971円 ( 4,368円 ) | 3日目 |
4,952円 ( 5,447円 ) | 3日目 |
252,843円 ( 278,127円 ) | 3日目 |
277,323円 ( 305,055円 ) | 3日目 |
422,635円 ( 464,899円 ) | 3日目 |
519,289円 ( 571,218円 ) | 3日目 |
2,933円 ( 3,226円 ) | 3日目 |
4,242円 ( 4,666円 ) | 3日目 |
5,167円 ( 5,684円 ) | 3日目 |
5,491円 ( 6,040円 ) | 3日目 |
6,657円 ( 7,323円 ) | 3日目 |
7,235円 ( 7,959円 ) | 3日目 |
3,192円 ( 3,511円 ) | 3日目 |
4,577円 ( 5,035円 ) | 3日目 |
5,456円 ( 6,002円 ) | 3日目 |
7,032円 ( 7,735円 ) | 3日目 |
2,977円 ( 3,275円 ) | 3日目 |
4,102円 ( 4,512円 ) | 3日目 |
5,960円 ( 6,556円 ) | 3日目 |
7,000円 ( 7,700円 ) | 3日目 |
8,041円 ( 8,845円 ) | 3日目 |
9,296円 ( 10,226円 ) | 3日目 |
8,077円 ( 8,885円 ) | 3日目 |
9,309円 ( 10,240円 ) | 3日目 |
8,891円 ( 9,780円 ) | 3日目 |
12,204円 ( 13,424円 ) | 3日目 |
3,943円 ( 4,337円 ) | 3日目 |
5,120円 ( 5,632円 ) | 3日目 |
7,235円 ( 7,959円 ) | 3日目 |
8,557円 ( 9,413円 ) | 3日目 |
9,837円 ( 10,821円 ) | 3日目 |
11,953円 ( 13,148円 ) | 3日目 |
4,070円 ( 4,477円 ) | 3日目 |
5,475円 ( 6,023円 ) | 3日目 |
詳細情報
基本情報
高速・高動力伝動でJIS B 1855 準拠のVベルトプーリ。
【特長】
・鋳造から機械加工・表面処理まで一貫生産。
・セル生産方式により、多品種少量生産と短納期を極限まで追求。
・高速・高動力伝動が可能なため、より小さいプーリー径、より短い軸間距離、より少ないベルト本数で設計できる。
・充実のラインアップ。491サイズ。3V : 153サイズ、5V : 257サイズ、8V : 81サイズ。
・JIS規格の261サイズに230サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
・材質・加工精度・バランス精度ともにJIS規格（JIS B 1855-1991「細幅Vプーリ」）を上回る最高品質のプーリー。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
【用途】
・送風機などに。
