絞り込み条件

未確定：候補が67型番あります。
鍋屋バイテック

デジタルポジションインジケータ_RDS

デジタルポジションインジケータ_RDS
通常単価(税別)
8,530円～9,856円
税込単価
9,383円～10,842円
通常出荷日：3日目～4日目

【特長】・送り回転軸にセットするだけで送り量のデジタル表示が可能です。・送り回転軸のピッチに合わせて選...

詳細を確認

よく一緒に見られています

インジケーター用カラー_RDC

鍋屋バイテック

インジケーター用カラー_RDC
通常価格(税別)： 582円 (税込価格：640円)

通常出荷日：在庫品1日目

よく一緒に見られています

RISS／RIPS インジケータベース

鍋屋バイテック

RISS／RIPS インジケータベース
通常価格(税別)： 6,397円 (税込価格：7,037円)

通常出荷日：4 日目

未確定：候補が67型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

RDS

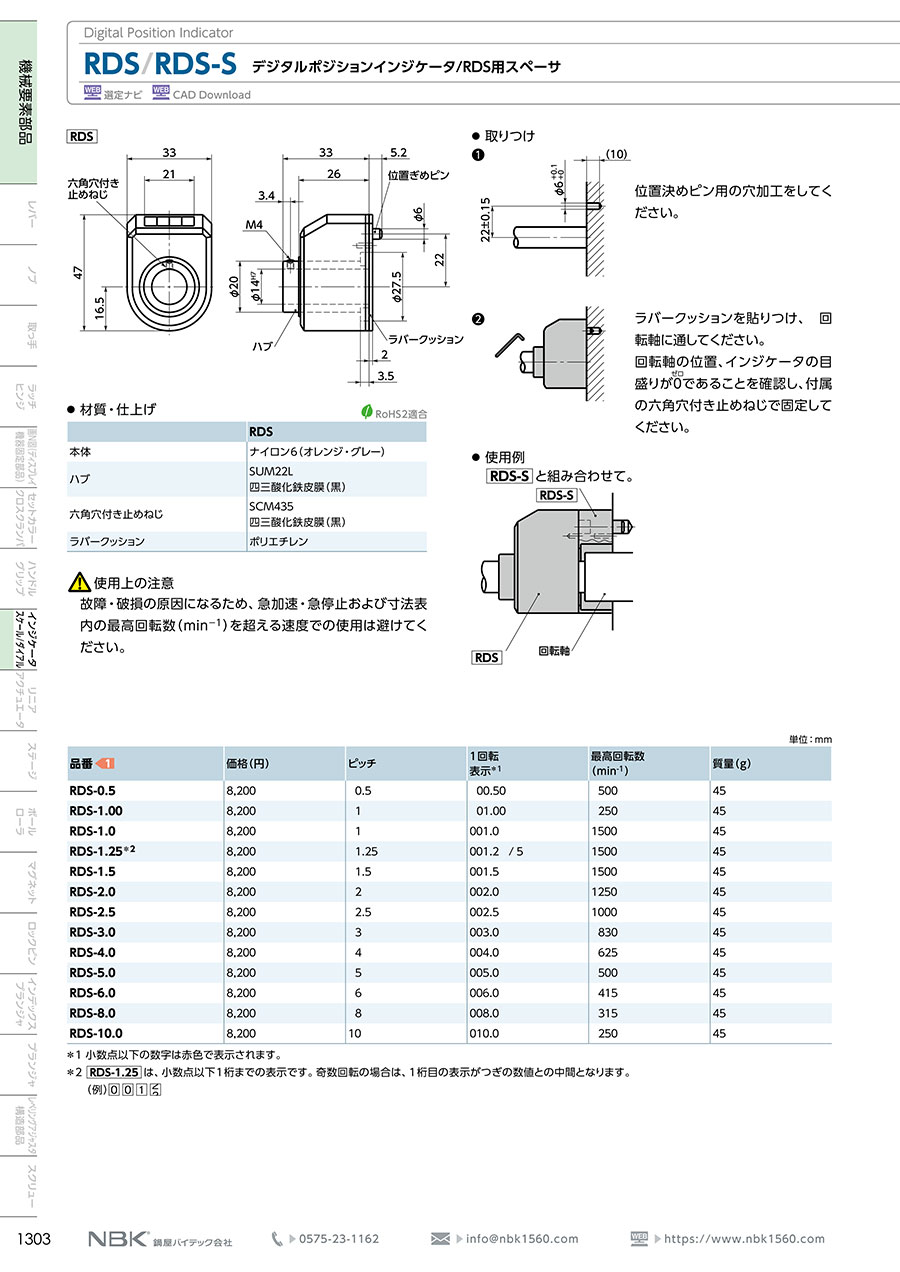

デジタルポジションインジケータ_RDS 外形図

製品仕様

材質・仕上げ

商品記号RDS
本体ナイロン6（オレンジ・グレー）
ハブSUM22L
四三酸化鉄皮膜（黒）
六角穴付き止めねじSCM435
四三酸化鉄皮膜（黒）
ラバークッションポリエチレン

規格表

単位：mm
型番ピッチ1回転表示*1最高回転数
（min-1）		質量（g）
RDS-0.50.500.5050045
RDS-1.00101.0025045
RDS-1.01001.01,50045
RDS-1.25*21.25001.2   / 51,50045
RDS-1.51.5001.51,50045
RDS-2.02002.01,25045
RDS-2.52.5002.51,00045
RDS-3.03003.083045
RDS-4.04004.062545
RDS-5.05005.050045
RDS-6.06006.041545
RDS-8.08008.031545
RDS-10.010010.025045

*1：小数点以下の数字は赤色で表示されます。
*2：RDS-1.25 は、小数点以下1桁までの表示です。奇数回転の場合は、1桁目の表示がつぎの数値との中間となります。

選定サポート情報

注文例

デジタルポジションインジケータ_RDS 注文例

（1）型番 （2）回転方向 （3）読み取り方向 （4）末尾記号

注意・禁止事項

使用上の注意

故障・破損の原因になるため、急加速・急停止および寸法表内の最高回転数（min-1）を超える速度での使用は避けてください。

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    RDS-0.5-L-AN-GR
    RDS-0.5-L-AN-OR
    RDS-0.5-R-AN-GR
    RDS-0.5-R-AN-OR
    RDS-0.5-R-AR-OR
    RDS-1.00-L-AN-GR
    RDS-1.00-L-AN-OR
    RDS-1.00-R-AN-GR
    RDS-1.00-R-AN-OR
    RDS-1.0-L-AN-GR
    RDS-1.0-L-AN-OR
    RDS-1.0-L-AR-GR
    RDS-1.0-R-AN-GR
    RDS-1.0-R-AN-OR
    RDS-1.0-R-AR-OR
    RDS-1.5-L-AN-GR
    RDS-1.5-L-AN-OR
    RDS-1.5-R-AN-GR
    RDS-1.5-R-AN-OR
    RDS-1.5-R-AR-OR
    RDS-1.25-L-AN-GR
    RDS-1.25-L-AN-OR
    RDS-1.25-R-AN-GR
    RDS-1.25-R-AN-OR
    RDS-1.25-R-AR-OR
    RDS-2.0-L-AN-GR
    RDS-2.0-L-AN-OR
    RDS-2.0-R-AN-GR
    RDS-2.0-R-AN-OR
    RDS-2.0-R-AR-GR
    RDS-2.0-R-AR-OR
    RDS-2.0-R-FR-OR
    RDS-2.5-L-AN-GR
    RDS-2.5-L-AN-OR
    RDS-2.5-R-AN-GR
    RDS-2.5-R-AN-OR
    RDS-2.5-R-AR-OR
    RDS-3.0-L-AN-GR
    RDS-3.0-L-AN-OR
    RDS-3.0-R-AN-GR
    RDS-3.0-R-AN-OR
    RDS-3.0-R-AR-OR
    RDS-4.0-L-AN-GR
    RDS-4.0-L-AN-OR
    RDS-4.0-R-AN-GR
    RDS-4.0-R-AN-OR
    RDS-4.0-R-AR-OR
    RDS-5.0-L-AN-GR
    RDS-5.0-L-AN-OR
    RDS-5.0-R-AN-GR
    RDS-5.0-R-AN-OR
    RDS-5.0-R-AR-OR
    RDS-6.0-L-AN-GR
    RDS-6.0-L-AN-OR
    RDS-6.0-R-AN-GR
    RDS-6.0-R-AN-OR
    RDS-6.0-R-AR-OR
    RDS-8.0-L-AN-GR
    RDS-8.0-L-AN-OR
    RDS-8.0-R-AN-GR

    ピッチ

    (mm)

    最高回転数

    (rpm)

    色

    カウンター読み取り方向

    回転方向

    		RoHS?最小発注数量
    0.5
    500
    グレー
    AN
    左回転で増加
    10
    1個
    0.5
    500
    オレンジ
    AN
    左回転で増加
    10
    1個
    0.5
    500
    グレー
    AN
    右回転で増加
    10
    1個
    0.5
    500
    オレンジ
    AN
    右回転で増加
    10
    1個
    0.5
    500
    オレンジ
    AR
    右回転で増加
    10
    1個
    1
    250
    グレー
    AN
    左回転で増加
    10
    1個
    1
    250
    オレンジ
    AN
    左回転で増加
    10
    1個
    1
    250
    グレー
    AN
    右回転で増加
    10
    1個
    1
    250
    オレンジ
    AN
    右回転で増加
    10
    1個
    1
    1500
    グレー
    AN
    左回転で増加
    10
    1個
    1
    1500
    オレンジ
    AN
    左回転で増加
    10
    1個
    1
    1500
    グレー
    AR
    左回転で増加
    10
    1個
    1
    1500
    グレー
    AN
    右回転で増加
    10
    1個
    1
    1500
    オレンジ
    AN
    右回転で増加
    10
    1個
    1
    1500
    オレンジ
    AR
    右回転で増加
    10
    1個
    1.5
    1500
    グレー
    AN
    左回転で増加
    10
    1個
    1.5
    1500
    オレンジ
    AN
    左回転で増加
    10
    1個
    1.5
    1500
    グレー
    AN
    右回転で増加
    10
    1個
    1.5
    1500
    オレンジ
    AN
    右回転で増加
    10
    1個
    1.5
    1500
    オレンジ
    AR
    右回転で増加
    10
    1個
    1.25
    1500
    グレー
    AN
    左回転で増加
    10
    1個
    1.25
    1500
    オレンジ
    AN
    左回転で増加
    10
    1個
    1.25
    1500
    グレー
    AN
    右回転で増加
    10
    1個
    1.25
    1500
    オレンジ
    AN
    右回転で増加
    10
    1個
    1.25
    1500
    オレンジ
    AR
    右回転で増加
    10
    1個
    2
    1250
    グレー
    AN
    左回転で増加
    10
    1個
    2
    1250
    オレンジ
    AN
    左回転で増加
    10
    1個
    2
    1250
    グレー
    AN
    右回転で増加
    10
    1個
    2
    1250
    オレンジ
    AN
    右回転で増加
    10
    1個
    2
    1250
    グレー
    AR
    右回転で増加
    10
    1個
    2
    1250
    オレンジ
    AR
    右回転で増加
    10
    1個
    2
    1250
    オレンジ
    FR
    右回転で増加
    10
    1個
    2.5
    1000
    グレー
    AN
    左回転で増加
    10
    1個
    2.5
    1000
    オレンジ
    AN
    左回転で増加
    10
    1個
    2.5
    1000
    グレー
    AN
    右回転で増加
    10
    1個
    2.5
    1000
    オレンジ
    AN
    右回転で増加
    10
    1個
    2.5
    1000
    オレンジ
    AR
    右回転で増加
    10
    1個
    3
    830
    グレー
    AN
    左回転で増加
    10
    1個
    3
    830
    オレンジ
    AN
    左回転で増加
    10
    1個
    3
    830
    グレー
    AN
    右回転で増加
    10
    1個
    3
    830
    オレンジ
    AN
    右回転で増加
    10
    1個
    3
    830
    オレンジ
    AR
    右回転で増加
    10
    1個
    4
    625
    グレー
    AN
    左回転で増加
    10
    1個
    4
    625
    オレンジ
    AN
    左回転で増加
    10
    1個
    4
    625
    グレー
    AN
    右回転で増加
    10
    1個
    4
    625
    オレンジ
    AN
    右回転で増加
    10
    1個
    4
    625
    オレンジ
    AR
    右回転で増加
    10
    1個
    5
    500
    グレー
    AN
    左回転で増加
    10
    1個
    5
    500
    オレンジ
    AN
    左回転で増加
    10
    1個
    5
    500
    グレー
    AN
    右回転で増加
    10
    1個
    5
    500
    オレンジ
    AN
    右回転で増加
    10
    1個
    5
    500
    オレンジ
    AR
    右回転で増加
    10
    1個
    6
    415
    グレー
    AN
    左回転で増加
    10
    1個
    6
    415
    オレンジ
    AN
    左回転で増加
    10
    1個
    6
    415
    グレー
    AN
    右回転で増加
    10
    1個
    6
    415
    オレンジ
    AN
    右回転で増加
    10
    1個
    6
    415
    オレンジ
    AR
    右回転で増加
    10
    1個
    8
    315
    グレー
    AN
    左回転で増加
    10
    1個
    8
    315
    オレンジ
    AN
    左回転で増加
    10
    1個
    8
    315
    グレー
    AN
    右回転で増加
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,856円
    ( 10,842円 )
    3日目
    9,687円
    ( 10,656円 )
    3日目
    9,856円
    ( 10,842円 )
    3日目
    9,856円
    ( 10,842円 )
    3日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,440円
    ( 10,384円 )
    3日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,856円
    ( 10,842円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,856円
    ( 10,842円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,856円
    ( 10,842円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,856円
    ( 10,842円 )
    4日目
    9,440円
    ( 10,384円 )
    3日目
    9,440円
    ( 10,384円 )
    3日目
    9,856円
    ( 10,842円 )
    3日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    8,530円
    ( 9,383円 )
    3日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
    9,687円
    ( 10,656円 )
    4日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・送り回転軸にセットするだけで送り量のデジタル表示が可能です。
    ・送り回転軸のピッチに合わせて選択できます。
    ・カウンタの読み取り方向は4種類を標準化。
    ・2色カラーバリエーション。
    ・カラーRDCを使用することにより、φ14mm以外に、φ6,φ8,φ10,φ12mmの回転軸にも対応できます。
    ・専用のスペーサRDS-Sを使用することにより、回転軸が長い場合などにも対応できます。
    ・全製品に回転軸固定のための六角穴付き止めねじが付属しています

    商品担当おすすめ

    • インジケーターベース_RIS/RIP 画像

      鍋屋バイテック

      インジケーターベース_RIS/RIP

      デジタルポジションインジケータ取りつけ用ベース。送り回転軸が不用意に回転するのを防止します。
