オムロン

光電センサ・ファイバセンサ用取付金具

Name: 光電センサ・ファイバセンサ用取付金具
Brand: オムロン
SKU: 221000399556
Rating: 4.5 (6 reviews)

カタログ

通常単価(税別): 388円～6,403円

税込単価: 427円～7,043円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・光電センサ、ファイバセンサ用の取付け金具です。・適用センサは、形E3C-S50（8）です。

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
適用センサの詳細につきましては、適用センサ（詳細）の項目、またはメーカカタログをご参照ください。
商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

詳細を確認

よく一緒に見られています

オムロン

取付金具【F3W】

通常価格(税別)： 4,607円 (税込価格：5,068円)

通常出荷日：在庫品1日目

未確定：候補が47型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E39-L31

E39-L40

E39-L43

E39-L44

E39-L51

E39-L53

E39-L87

E39-L93FH

E39-L93FV

E39-L93H

E39-L93V

E39-L93XY

E39-L96

E39-L98

E39-L102

E39-L104

E39-L116

E39-L117

E39-L118

E39-L119

E39-L120

E39-L142

E39-L143

E39-L144

E39-L148

E39-L149

E39-L150
E39-L151

E39-L153

E39-L166

E39-L167

E39-L168

E39-L178

E39-L179

E39-L180

E39-L181

E39-L183

E39-L185

E39-L187

E39-L188

E39-L190

E39-L192

E39-L193

E39-L201

E39-L202

E39-L203

E39-L204

製品仕様

形E39-L31

型番	金具材質	個数	付属品			適用センサ（センサ側取りつけ穴ピッチ）
型番	金具材質	個数	内容	材質	個数	適用センサ（センサ側取りつけ穴ピッチ）
形E39-L31	鉄、亜鉛メッキ	1	+-ねじ M3×12 （バネ座金付）	鉄、亜鉛メッキ	2	形E3C-S50（8）

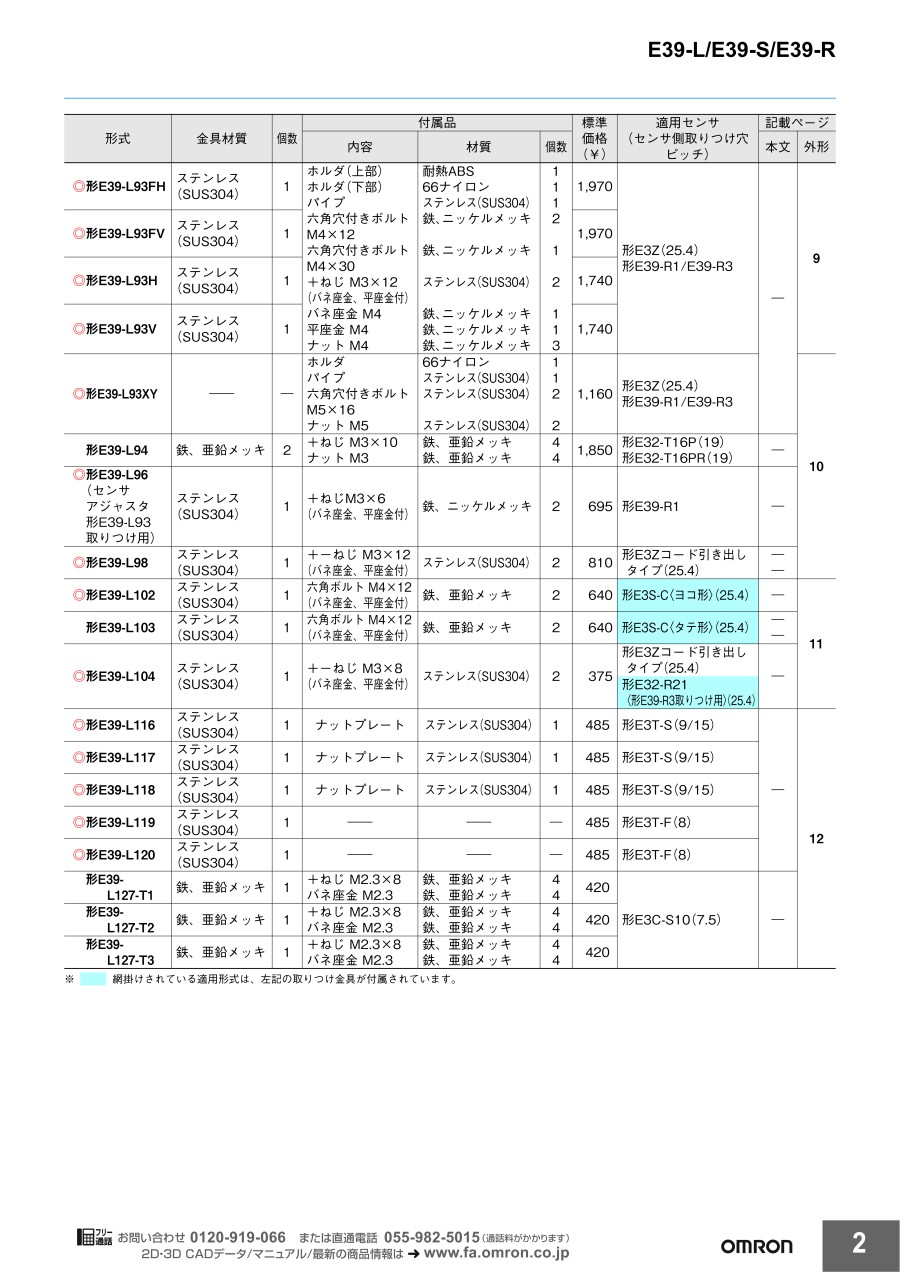

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

取付部品種類

ブラケット形状

適用センサ

最大サイズ幅

(mm)

最大サイズ高さ

(mm)

種類

適用センサ(詳細)

RoHS2（10物質）?

最小発注数量

ブラケット	L	E3S-R1E4□ / E3S-RS30E4□	-	-	汎用	-	非対応	1個
ブラケット	L	E3JK	58	60	汎用	E3JK	非対応	1個
ブラケット	Z	E3Z	30	55	コード引き出しタイプ用	E3Z（取付穴ピッチ 25.4）	非対応	1個
ブラケット	L	E3Z	31.2	36	コード引き出しタイプ用	E3Z（取付穴ピッチ 25.4）	非対応	1個
ブラケット	L	E3JM	58	70	汎用	E3JM（取付穴ピッチ 40）	非対応	1個
ブラケット	L	E3JM	54.5	29.5	汎用	E3JM（取付穴ピッチ 40）	非対応	1個
ブラケット	L	E3S-R1□ / E3S-R3□	-	-	汎用	-	非対応	1個
ブラケット	L	E3S-C	25	75.6	汎用	E3S-C（取付穴ピッチ 25.4）、E3S-CR62／67（取付穴ピッチ 25.4）	非対応	1個
スタンド	-	E3Z / E39-R1 / E39-R3	48	215	水平取りつけフレキシブルタイプ	E3Z（取付穴ピッチ 25.4）／E39-R1／E39-R3	非対応	1個
スタンド	-	E3Z / E39-R1 / E39-R3	50	208	垂直取りつけフレキシブルタイプ	E3Z（取付穴ピッチ 25.4）／E39-R1／E39-R3	非対応	1個
スタンド	-	E3Z / E39-R1 / E39-R3	45	216	水平取りつけ固定タイプ	E3Z（取付穴ピッチ 25.4）／E39-R1／E39-R3	非対応	1個
スタンド	-	E3Z / E39-R1 / E39-R3	46	208	垂直取りつけ固定タイプ	E3Z（取付穴ピッチ 25.4）／E39-R1／E39-R3	非対応	1個
スタンド	-	E3Z / E39-R1 / E39-R3	61	197	XYジョイント付きシャフト	E3Z（取付穴ピッチ 25.4）／E39-R1／E39-R3	非対応	1個
スタンド	-	E39-R1	45	60	E39-L93取りつけアタッチメント	E39-R1	非対応	1個
ブラケット	フルガード	E3S-R1 / E3S-R3	-	-	ヨコ形用保護カバー金具	E3S-R1□／R3□	非対応	1個
ブラケット	フルガード	E3Z	56	61	コード引き出しタイプ用 / タテ型用保護カバー金具	E3Z	非対応	1個
ブラケット	L	E3S-C	38.2	20	ヨコ形用	E3S-C（取付穴ピッチ 25.4）	非対応	1個
ブラケット	L	E3Z / E32-R21	29	39	E3Zコード引き出しタイプ用 / E39-R3取付用	E3Z（取付穴ピッチ 25.4）／E32-R21（取付穴ピッチ 25.4）	非対応	1個
ブラケット	L	E3T-S	10	31.2	汎用	E3T-S（取付穴ピッチ 9／15）	非対応	1個
ブラケット	L	E3T-S	11.2	23	汎用	E3T-S（取付穴ピッチ 9／15）	非対応	1個
ブラケット	Z	E3T-S	22.7	23	汎用	E3T-S（取付穴ピッチ 9／15）	非対応	1個
ブラケット	L	E3T-F	15	16	汎用	E3T-F（取付穴ピッチ 8）	非対応	1個
ブラケット	Z	E3T-F	22.5	16	汎用	E3T-F（取付穴ピッチ 8）	非対応	1個
ブラケット	Z	E3Z	22	55	コード引き出しタイプ用	E3Z（取付穴ピッチ 25.4）	非対応	1個
ブラケット	その他	E2C-EDA / E2CY-SD / E3C-LDA / E3NC-LA / E3NC-SA / E3NX-CA / E3NX-FA / E3X-DA-S / E3X-HD / E3X-MDA / E3X-NA / E3X-SD / E4C-UDA / E9NC-TA	34.8	10.3	汎用	E3NX-CA／E3NX-FA／E3X-HD／E3X-SD／E3X-NA／E3X-DA-S／E3X-MDA／E3NC-LA／E3NC-SA／E2CY-SD／E9NC-TA／E3C-LDA／E2C-EDA／E4C-UDA	非対応	1個
ブラケット	フルガード	E3Z	34	38.5	コード引き出しタイプ用	E3Z（取付穴ピッチ 25.4）	非対応	1個
ブラケット	その他	E3X-NA	35	7.3	汎用	E3X-NA	非対応	1個
ブラケット	その他	E3Z-G	52	13.6	汎用	E3Z-G	非対応	1個
スタンド	-	E3Z / E39-R3	46	100	センサアジャスタ	E3Z（取付穴ピッチ 25.4）／E39-R3	非対応	1個
スタンド	-	E3Z / E39-R3	46	200	センサアジャスタ	E3Z（取付穴ピッチ 25.4）／E39-R3	非対応	1個
ブラケット	L	E3Z	22	41	コード引き出しタイプ用	E3Z（取付穴ピッチ 25.4）	非対応	1個
ブラケット	L	E3T-S□M	15	23	汎用	E3T-S□□□M（取付穴ピッチ 13／16）	非対応	1個
ブラケット	Z	E3T-FD□M	29	23.5	フラット用	E3T-FD□□M（取付穴ピッチ 8）	非対応	1個
ブラケット	L	ZX2-LD50 / ZX2-LD50L / ZX2-LD50V	36.4	58	センサヘッド用	ZX2-LD50V／ZX2-LD50L／ZX2-LD50	非対応	1個
ブラケット	L	ZX2-LD100 / ZX2-LD100L	36.6	56	センサヘッド用	ZX2-LD100L／ZX2-LD100	非対応	1個
ブラケット	L	ZX0-LD50 / ZX0-LD100	41.3	62	汎用	ZX0-LD50□／ZX0-LD100□	非対応	1個
ブラケット	L	ZX0-LD300 / ZX0-LD600	52	76	汎用	ZX0-LD300□／ZX0-LD600□	非対応	1個
ブラケット	L	E3FA	42	36.5	M18ナット横取付け用	E3FA	非対応	1個
ブラケット	L	E3NC-LH02	29	40.5	センサヘッド用	E3NC-LH02	非対応	1個
ブラケット	L	E3NC-SH100 / E3NC-SH250 / E3NC-SH250H	29	39	センサヘッド用	E3NC-SH250H／E3NC-SH250／E3NC-SH100	非対応	1個
ブラケット	L	E3NC-LH03	28	31.5	センサヘッド用	E3NC-LH03	非対応	1個
ブラケット	L	E3S-DB	54.5	61.8	底面取りつけ用	E3S-DB	非対応	1個
ブラケット	L	E3S-DB	25	35	側面取りつけ用	E3S-DB	非対応	1個
ブラケット	L	E3ASシリーズ	31	48	汎用	E3ASシリーズ	-	1個
ブラケット	Z	E3ASシリーズ	26.7	76	ヨコ型保護カバー取りつけ金具	E3ASシリーズ	-	1個
ブラケット	L	E3ASシリーズ	44	42	背面取りつけ金具	E3ASシリーズ	-	1個
ブラケット	フルガード	E3ASシリーズ	55	53.2	堅牢取りつけ金具	E3ASシリーズ	-	1個

通常単価(税別) (税込単価)	通常出荷日

542円 ( 596円 )	1日目
462円 ( 508円 )	在庫品1日目当日出荷可能
772円 ( 849円 )	在庫品1日目当日出荷可能
515円 ( 567円 )	在庫品1日目当日出荷可能
2,493円 ( 2,742円 )	1日目
388円 ( 427円 )	1日目
696円 ( 766円 )	1日目
951円 ( 1,046円 )	1日目
2,273円 ( 2,500円 )	在庫品1日目当日出荷可能
2,273円 ( 2,500円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	在庫品1日目当日出荷可能
1,251円 ( 1,376円 )	在庫品1日目当日出荷可能
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
1,435円 ( 1,579円 )	在庫品1日目当日出荷可能
896円 ( 986円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	1日目
601円 ( 661円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
894円 ( 983円 )	在庫品1日目当日出荷可能
399円 ( 439円 )	1日目
2,027円 ( 2,230円 )	1日目
1,666円 ( 1,833円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
563円 ( 619円 )	在庫品1日目当日出荷可能
1,007円 ( 1,108円 )	在庫品1日目当日出荷可能
1,694円 ( 1,863円 )	1日目
6,403円 ( 7,043円 )	在庫品1日目当日出荷可能
5,593円 ( 6,152円 )	在庫品1日目当日出荷可能
2,560円 ( 2,816円 )	1日目
3,523円 ( 3,875円 )	在庫品1日目当日出荷可能
641円 ( 705円 )	1日目
1,785円 ( 1,964円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	1日目
791円 ( 870円 )	1日目
1,675円 ( 1,843円 )	1日目
1,187円 ( 1,306円 )	1日目
830円 ( 913円 )	1日目
1,165円 ( 1,282円 )	1日目
772円 ( 849円 )	1日目
1,350円 ( 1,485円 )	1日目
