オムロン

光電センサ・ファイバーセンサ用反射板

Name: 光電センサ・ファイバーセンサ用反射板
Brand: オムロン
SKU: 221000399534
Rating: 4.6 (13 reviews)

カタログ |

通常単価(税別): 428円～7,897円

税込単価: 471円～8,687円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

光電センサ・ファイバーセンサ用反射板です。材質：(反射面)アクリル (裏面)ABS ※E39-R1K...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
画像は代表画像です。

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形E39-R12/-R14

※上記以外の型番についての情報はデジタルカタログをご参照ください。

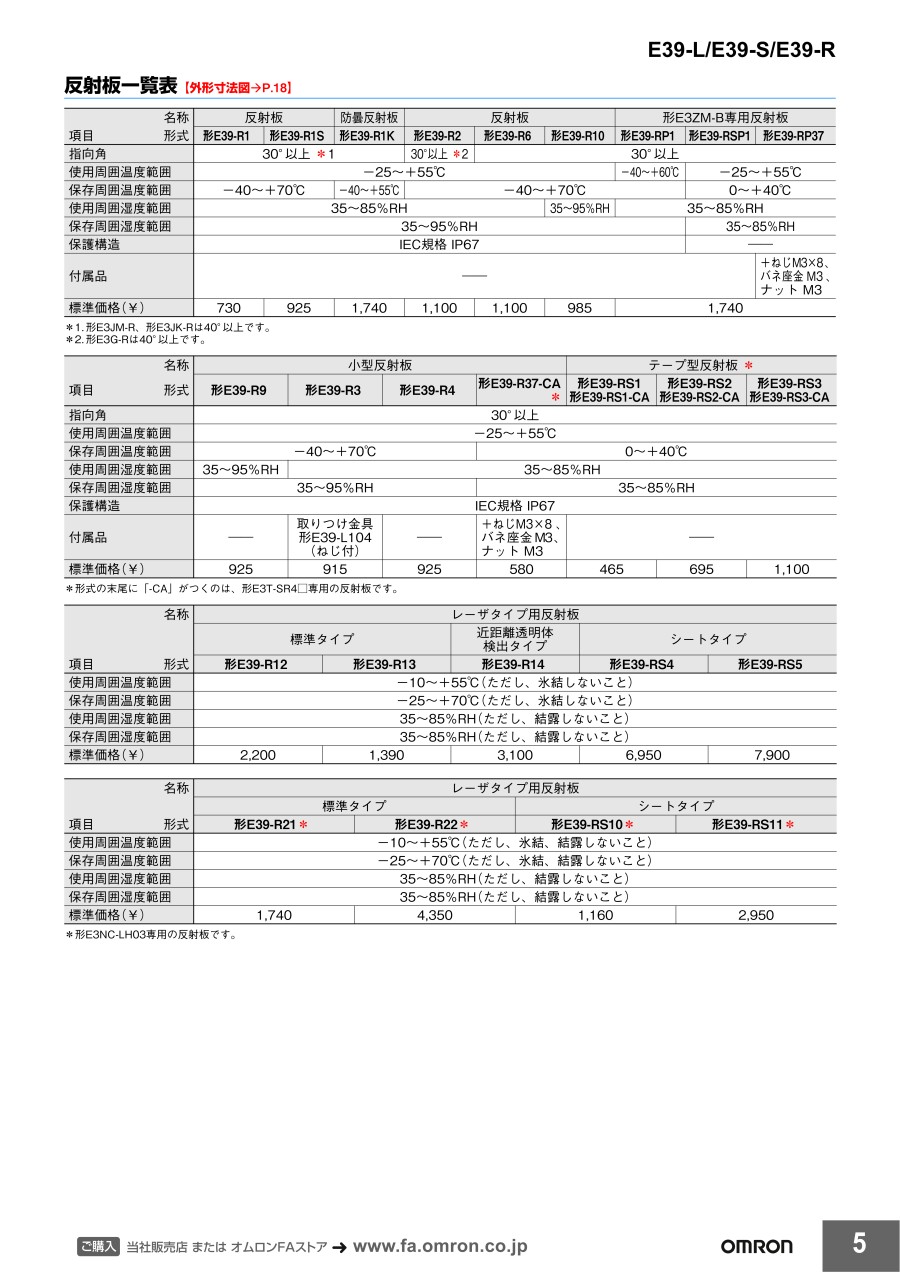

製品仕様

項目	名称	反射板		防曇反射板	反射板			形E3ZM-B専用反射板
項目	型番	形E39-R1	形E39-R1S	形E39-R1K	形E39-R2	形E39-R6	形E39-R10	形E39-RP1	形E39-RSP1	形E39-RP37
指向角		30°以上*1			30°以上*2	30°以上
使用周囲温度範囲		-25～+55℃						-40～+60℃	-25～+55℃
保存周囲温度範囲		-40～+70℃		-40～+55℃	-40～+70℃				0～+40℃
使用周囲湿度範囲		35～85%RH					35～95%RH	35～85%RH
保存周囲湿度範囲		35～95%RH							35～85%RH
保護構造		IEC規格 IP67							-
付属品		-								+ねじM3×8、バネ座金M3、ナットM3

*1.形E3JM-R、形E3JK-Rは40°以上です。
*2.形E3G-Rは40°以上です。

製品仕様

項目	名称	小型反射板				テープ型反射板*
項目	型番	形E39-R9	形E39-R3	形E39-R4	形E39-R37-CA*	形E39-RS1 形E39-RS1-CA	形E39-RS2 形E39-RS2-CA	形E39-RS3 形E39-RS3-CA
指向角		30°以上
使用周囲温度範囲		-25～+55℃
保存周囲温度範囲		-40～+70℃			0～+40℃
使用周囲湿度範囲		35～95%RH	35～85%RH
保存周囲湿度範囲		35～95%RH			35～85%RH
保護構造		IEC規格 IP67
付属品		-	取りつけ金具形E39-L104 （ねじ付）	-	+ねじM3×8、バネ座金M3、ナットM3	-

*形式の末尾に「-CA」がつくのは、形E3T-SR4□専用の反射板です。

製品仕様

項目	名称	レーザタイプ用反射板
	型番	標準タイプ		近距離透明体検出タイプ	シートタイプ
	型番	形E39-R12	形E39-R13	形E39-R14	形E39-RS4	形E39-RS5
使用周囲温度範囲		-10～+55℃（ただし、氷結しないこと）
保存周囲温度範囲		-25～+70℃（ただし、氷結しないこと）
使用周囲湿度範囲		35～85%RH（ただし、結露しないこと）
保存周囲湿度範囲		35～85%RH（ただし、結露しないこと）

製品仕様

項目	名称	レーザタイプ用反射板
	型番	標準タイプ		シートタイプ
	型番	形E39-R21*	形E39-R22*	形E39-RS10*	形E39-RS11*
使用周囲温度範囲		-10～+55℃（ただし、氷結、結露しないこと）
保存周囲温度範囲		-25～+70℃（ただし、氷結、結露しないこと）
使用周囲湿度範囲		35～85%RH（ただし、結露しないこと）
保存周囲湿度範囲		35～85%RH（ただし、結露しないこと）

*形E3NC-LH03専用の反射板です。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

種類

適用センサ

最大サイズ幅

(mm)

最大サイズ高さ

(mm)

最大サイズ長さ

(mm)

最小発注数量

標準タイプ	E3Z-LR□□用	40.3	59.9	7.5	1個
防曇反射板	-	40.3	59.9	7.5	1個
耐油反射板	E3ZR-CR	106	12	65.4	1個
長距離タイプ	-	40.3	59.9	7.5	1個
標準タイプ	-	80.8	59.9	7.5	1個
小型タイプ	-	22.5	38	11	1個
小型タイプ	-	13.7	23	4.9	1個
反射板	E3Z-LR□□用	40	60	4.8	1個
標準タイプ	E3S-DB□□1(T)	100	100	9	1個
標準タイプ	-	35.4	42.3	8	1個
標準タイプ	-	51.6	61.4	8	1個
レーザタイプ用標準タイプ（有効エリア23×23mm）	E3Z-LR□□用	45	30	5.5	1個
レーザタイプ用標準タイプ（有効エリア7×7mm）	E3C-LR1□	24	12	4	1個
レーザタイプ用近距離透明体検出タイプ	E3C-LR1□	45	30	5.5	1個
レーザタイプ用標準タイプ	E3NC-LH03専用	35	30	5	1個
レーザタイプ用標準タイプ	E3NC-LH03専用	55	40	5	1個
小型タイプ	E3T-SR4□専用	13.7	23	1.1	1個
回帰反射板	E3ZM-B□□T専用	44	80	8.5	1個
小型タイプ	E3ZM-B□□T専用	13.7	23	1.1	1個
テープ型反射板	-	35	10	0.5	1個
テープ型反射板	E3T-SR4□型専用	35	10	0.5	1個
テープ型反射板	-	40	35	0.5	1個
テープ型反射板	E3T-SR4□型専用	40	35	0.5	1個
テープ型反射板	-	80	70	0.5	1個
テープ型反射板	E3T-SR4□型専用	80	70	0.5	1個
レーザタイプ用シートタイプ	E3C-LR1□	195	22	0.4	1個
レーザタイプ用シートタイプ	E3C-LR1□	108	46	0.4	1個
レーザタイプ用シートタイプ	E3NC-LH03専用	25	25	0.32	1個
レーザタイプ用シートタイプ	E3NC-LH03専用	50	50	0.32	1個
反射板シートテープタイプ(検出距離30-80mm)	-	-	-	-	1個
反射板シートテープタイプ（検出距離30-120mm）	-	-	-	-	1個
テープ型反射板	E3ZM-B□□T専用	50	12	0.9	1個

通常単価(税別) (税込単価)	通常出荷日

737円 ( 811円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
7,797円 ( 8,577円 )	在庫品1日目当日出荷可能
941円 ( 1,035円 )	在庫品1日目当日出荷可能
1,123円 ( 1,235円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
935円 ( 1,029円 )	在庫品1日目当日出荷可能
1,157円 ( 1,273円 )	1日目
1,860円 ( 2,046円 )	1日目
936円 ( 1,030円 )	在庫品1日目当日出荷可能
978円 ( 1,076円 )	在庫品1日目当日出荷可能
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
1,387円 ( 1,526円 )	1日目
3,512円 ( 3,863円 )	1日目
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
4,889円 ( 5,378円 )	1日目
568円 ( 625円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
471円 ( 518円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	1日目
727円 ( 800円 )	在庫品1日目当日出荷可能
938円 ( 1,032円 )	1日目
1,146円 ( 1,261円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	1日目
7,364円 ( 8,100円 )	在庫品1日目当日出荷可能
7,897円 ( 8,687円 )	1日目
1,797円 ( 1,977円 )	1日目
3,390円 ( 3,729円 )	在庫品1日目当日出荷可能
428円 ( 471円 )	1日目
728円 ( 801円 )	1日目
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

光電センサ・ファイバーセンサ用反射板です。材質：(反射面)アクリル (裏面)ABS ※E39-R1Kのみ反射面にコーティング

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
画像は代表画像です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
