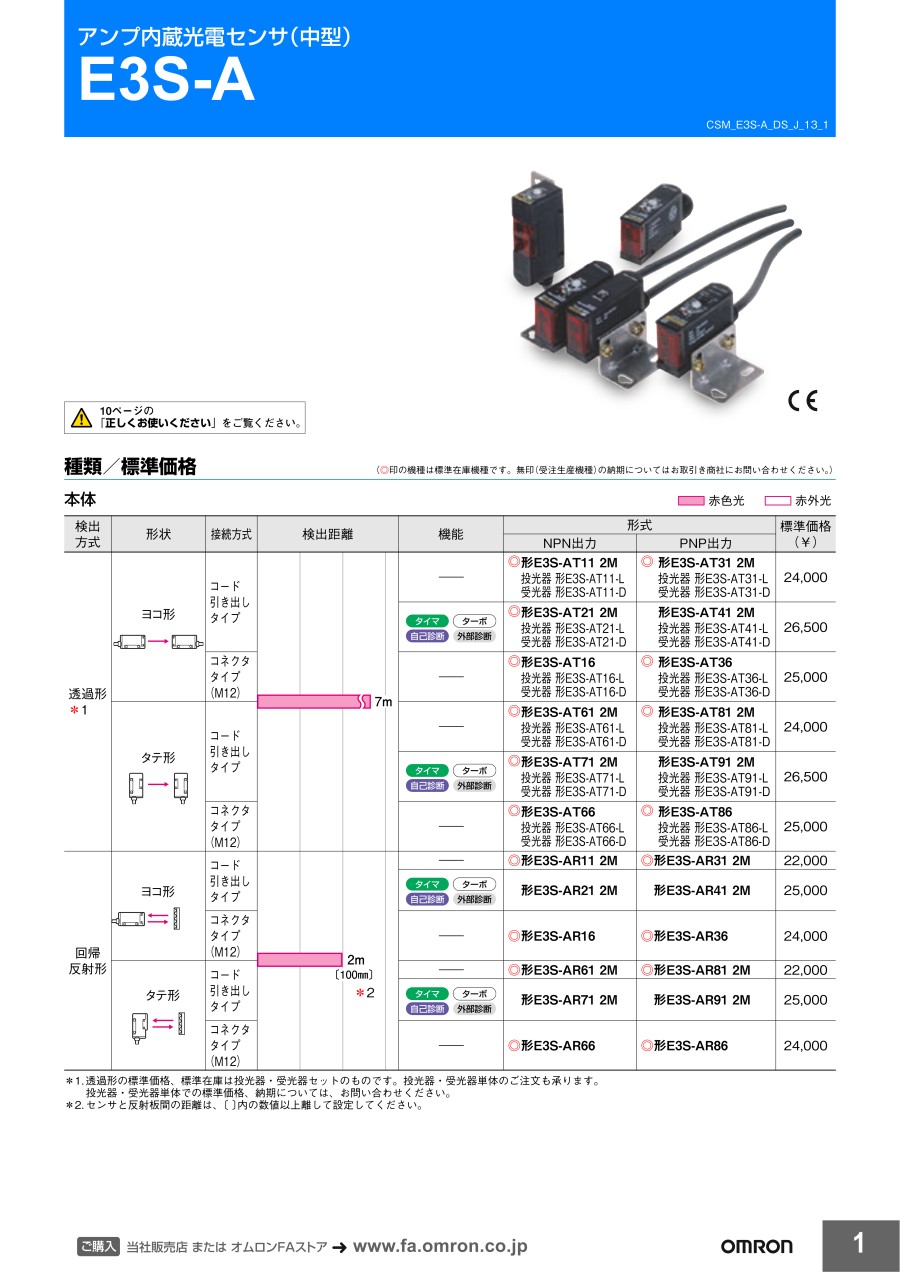

<h3 class="m-h3--wysiwyg">外形図</h3><h4 class="m-h4--wysiwyg">透過形（ヨコ形）</h4><p><span class="u-bold">コード引き出しタイプ</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398847/221000398847_001_20230801115854.jpg" alt="中型アンプ内蔵形光電センサ E3S-A 透過形(ヨコ形)コード引き出しタイプ外形図"></img></div></div><p>注.透過形（形E3S-AT□1）は投光器、受光器のセット形式を掲載しています。<br/>&nbsp;&nbsp;&nbsp;&nbsp;投光器の形式は「-L」（例:形E3S-AT11-L&nbsp;2M）、受光器の形式は「-D」（例:形E3S-AT11-D&nbsp;2M）が加わった表記となります。</p><div class="m-unit"></div><p><span class="u-bold">コネクタタイプ</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398847/221000398847_002_20230801115854.jpg" alt="中型アンプ内蔵形光電センサ E3S-A 透過形(ヨコ形)コネクタタイプ外形図"></img></div></div><p>注.透過形（形E3S-AT□6）は投光器、受光器のセット形式を掲載しています。<br/>&nbsp;&nbsp;&nbsp;&nbsp;投光器の形式は「-L」（例:形E3S-AT16-L）、受光器の形式は「-D」（例:形E3S-AT16-D）が加わった表記となります。</p><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">定格/性能</h4><table class="m-table" summary="中型アンプ内蔵形光電センサ E3S-A 定格性能表"><colgroup><col width="11.9%"></col><col width="11.9%"></col><col width="19.4%"></col><col width="16.0%"></col><col width="13.2%"></col><col width="14.6%"></col><col width="13.2%"></col></colgroup><thead><tr><th rowspan="2" colspan="2" style="text-align: center;">項目</th><th colspan="5" style="text-align: center;">形式</th></tr><tr><th style="text-align: center;">形E3S-AT11、16、21、<br/>31、36、41、61、66、<br/>71、81、86、91</th><th style="text-align: center;">形E3S-AR11、16、<br/>21、31、36、41、<br/>61、66、71、81、<br/>86、91</th><th style="text-align: center;">形E3S-AD13、<br/>18、23、33、<br/>38、43、63、<br/>68、73、83、<br/>88、93</th><th style="text-align: center;">形E3S-AD11、<br/>16、21、31、<br/>36、41、61、<br/>66、71、81、<br/>86、91</th><th style="text-align: center;">形E3S-AD12、<br/>17、22、32、<br/>37、42、62、<br/>67、72、82、<br/>87、92</th></tr></thead><tbody><tr><th colspan="2" style="text-align: center;">検出方式</th><td style="text-align: center;">透過形</td><td style="text-align: center;">回帰反射形<br/>（M.S.R.機能付）</td><td colspan="3" style="text-align: center;">拡散反射形</td></tr><tr><th colspan="2" style="text-align: center;">検出距離</th><td style="text-align: center;">7m</td><td style="text-align: center;">2m〔100mm〕*1<br/>（形E39-R1使用時）</td><td style="text-align: center;">100mm<br/>（広視野）<br/>（白画用紙<br/>100×100mm）</td><td style="text-align: center;">100～200mm<br/>（白画用紙<br/>100×100mm）</td><td style="text-align: center;">700mm<br/>（白画用紙<br/>200×200mm）</td></tr><tr><th colspan="2" style="text-align: center;">標準検出物体</th><td style="text-align: center;">φ10mm以上<br/>の不透明体</td><td style="text-align: center;">φ75mm以上の<br/>不透明体</td><td colspan="3" style="text-align: center;">-</td></tr><tr><th colspan="2" style="text-align: center;">応差</th><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">検出距離<br/>の20%以下</td><td style="text-align: center;">検出距離<br/>の10%以下</td><td style="text-align: center;">検出距離<br/>の20%以下</td></tr><tr><th colspan="2" style="text-align: center;">指向角</th><td style="text-align: center;">投・受光器:<br/>各3～15°</td><td style="text-align: center;">3～10°</td><td colspan="3" style="text-align: center;">-</td></tr><tr><th colspan="2" style="text-align: center;">光源（発光波長）</th><td colspan="2" style="text-align: center;">赤色発光ダイオード（700nm）</td><td style="text-align: center;">赤外発光<br/>ダイオード<br/>（880nm）</td><td style="text-align: center;">赤色発光<br/>ダイオード<br/>（700nm）</td><td style="text-align: center;">赤外発光<br/>ダイオード<br/>（880nm）</td></tr><tr><th colspan="2" style="text-align: center;">電源電圧</th><td colspan="5" style="text-align: center;">DC10～30V〔リップル（p-p）10%含む〕</td></tr><tr><th colspan="2" style="text-align: center;">消費電流</th><td style="text-align: center;">投・受光器:<br/>各20mA以下<br/>（ターボスイッチON時<br/>約15mA増加）</td><td style="text-align: center;">30mA以下<br/>（ターボスイッチON時<br/>約15mA増加）</td><td style="text-align: center;">35mA以下</td><td style="text-align: center;">30mA以下<br/>（ターボスイッチON時<br/>約15mA増加）</td><td style="text-align: center;">35mA以下</td></tr><tr><th colspan="2" style="text-align: center;">制御出力</th><td colspan="5" style="text-align: center;">負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧1V以下）<br/>オープンコレクタ出力形（NPN/PNP出力&nbsp;形式によって異なります）<br/>入光時ON/しゃ光時ON&nbsp;スイッチ切替式</td></tr><tr><th colspan="2" style="text-align: center;">自己診断出力<br/>（自己診断出力付のみ）</th><td colspan="5" style="text-align: center;">（自己診断出力付のみ）負荷電源電圧DC30V以下、負荷電流50mA以下（残留電圧1V以下）<br/>オープンコレクタ出力形（NPN/PNP出力は形式により異なります）</td></tr><tr><th rowspan="2" style="text-align: center;">外部診断入力<br/>（外部診断<br/>入力付のみ）</th><th style="text-align: center;">入力</th><td colspan="2" style="text-align: center;">&lt;NPNタイプ&gt;<br/>投光OFF:0Vに短絡または1.5V以下（流出電流1mA以下）<br/>投光ON:開放（漏れ電流0.1mA以下）<br/>&lt;PNPタイプ&gt;<br/>投光OFF:+DC（電源プラス側）に短絡または+DC-1.5V以内（吸込電流3mA以下）<br/>投光ON:開放（漏れ電流0.1mA以下）</td><td rowspan="2" colspan="3" style="text-align: center;">-</td></tr><tr><th style="text-align: center;">応答時間</th><td colspan="2" style="text-align: center;">0.5ms以下</td></tr><tr><th colspan="2" style="text-align: center;">保護回路</th><td style="text-align: center;">電源逆接続保護、<br/>出力短絡保護</td><td colspan="4" style="text-align: center;">電源逆接続保護、出力短絡保護、相互干渉防止機能</td></tr><tr><th colspan="2" style="text-align: center;">応答時間</th><td colspan="5" style="text-align: center;">動作・復帰:各0.5ms以下</td></tr><tr><th colspan="2" style="text-align: center;">感度調整</th><td colspan="5" style="text-align: center;">2回転エンドレス・ボリウム（インジケータ付）</td></tr><tr><th colspan="2" style="text-align: center;">タイマ機能<br/>（タイマ機能付のみ）</th><td colspan="5" style="text-align: center;">OFFディレイ0～100ms（ボリウム可変式）</td></tr><tr><th colspan="2" style="text-align: center;">ターボ機能<br/>（ターボ機能付のみ）</th><td colspan="4" style="text-align: center;">有り（ターボスイッチ付）</td><td style="text-align: center;">-</td></tr><tr><th colspan="2" style="text-align: center;">使用周囲照度</th><td colspan="5" style="text-align: center;">受光面照度&nbsp;白熱ランプ:5,000lx以下、太陽光:10,000lx以下</td></tr><tr><th colspan="2" style="text-align: center;">周囲温度</th><td colspan="5" style="text-align: center;">動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露しないこと）</td></tr><tr><th colspan="2" style="text-align: center;">周囲湿度</th><td colspan="5" style="text-align: center;">動作時:35～85%RH、保存時35～95%RH（ただし、氷結、結露しないこと）</td></tr><tr><th colspan="2" style="text-align: center;">絶縁抵抗</th><td colspan="5" style="text-align: center;">20MΩ以上（DC500Vメガにて）</td></tr><tr><th colspan="2" style="text-align: center;">耐電圧</th><td colspan="5" style="text-align: center;">AC1,000V&nbsp;50/60Hz&nbsp;1min</td></tr><tr><th colspan="2" style="text-align: center;">振動（耐久）</th><td colspan="5" style="text-align: center;">10～55Hz&nbsp;複振幅1.5mm&nbsp;X、Y、Z各方向&nbsp;2h</td></tr><tr><th colspan="2" style="text-align: center;">衝撃（耐久）</th><td colspan="5" style="text-align: center;">500m/s<sup>2</sup>&nbsp;X、Y、Z各方向&nbsp;3回</td></tr><tr><th colspan="2" style="text-align: center;">保護構造</th><td colspan="5" style="text-align: center;">IEC規格&nbsp;IP67、NEMA&nbsp;4X（ただし、屋内使用に限る）*2</td></tr><tr><th colspan="2" style="text-align: center;">接続方式</th><td colspan="5" style="text-align: center;">コード引出しタイプ（標準コード長2m）/M12コネクタタイプ</td></tr><tr><th colspan="2" style="text-align: center;">質量（梱包状態）</th><td style="text-align: center;">約150g<br/>（コード引き出しタイプ）<br/>約70g<br/>（コネクタタイプ）</td><td style="text-align: center;">約110g<br/>（コード引き出しタイプ）<br/>約60g<br/>（コネクタタイプ）</td><td colspan="3" style="text-align: center;">約90g（コード引き出しタイプ）<br/>約50g（コネクタタイプ）</td></tr><tr><th rowspan="3" style="text-align: center;">材質</th><th style="text-align: center;">ケース</th><td colspan="5" style="text-align: center;">ポリブチレンテレフタレート</td></tr><tr><th style="text-align: center;">レンズ部</th><td colspan="5" style="text-align: center;">変性ポリアリレート</td></tr><tr><th style="text-align: center;">取りつけ金具</th><td colspan="5" style="text-align: center;">ステンレス（SUS304）</td></tr><tr><th colspan="2" style="text-align: center;">付属品</th><td colspan="5" style="text-align: center;">取りつけ金具（ねじ付）、感度調整用ドライバ、ボリウムキャップ、取扱説明書、<br/>コネクタタイプ密着取りつけ板（コネクタタイプのみ）、反射板（回帰反射形のみ）</td></tr></tbody></table><p>*1.センサと反射板間の距離は、〔&nbsp;〕内の数値以上離して設定してください。<br/>*2.NEMA（National&nbsp;Electrical&nbsp;Manufacturers&nbsp;Association:米国電機工業会）規格</p>
