耐薬品タイプ近接センサ 【E2FQ】
- 通常単価(税別)
- 10,239円～16,995円
- 税込単価
- 11,263円～18,695円
【特長】・耐薬品用ふっ素樹脂ケース近接センサ。・耐薬品性に優れたオールふっ素樹脂。・最長検出距離10m...
詳細を確認商品情報
外形図
単位：mm
指定なき寸法公差：公差等級 IT16
指定なき寸法公差：公差等級 IT16
E2FQ-X2D1
*ビニル絶縁丸形コード（難燃形）φ6、2芯
（導体断面積：0.5mm2、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
E2FQ-X5E1
*ビニル絶縁丸形コード（難燃形）φ6、3芯
（導体断面積：0.5mm2、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
E2FQ-X5D1
*ビニル絶縁丸形コード（難燃形）φ6、2芯
（導体断面積：0.5mm2、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
E2FQ-X10E1
*ビニル絶縁丸形コード（難燃形）φ6、3芯
（導体断面積：0.5mm2、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
E2FQ-X10D1／E2FQ-X10Y1
*ビニル絶縁丸形コード（難燃形）φ6、2芯
（導体断面積：0.5mm2、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
製品仕様
定格／性能
| 型番 | E2FQ-X2D1 | E2FQ-X5D1 E2FQ-X5E1 | E2FQ-X10D1 E2FQ-X10E1 E2FQ-X10Y1 | |
|---|---|---|---|---|
| 検出距離 | 2mm±10% | 5mm±10% | 10mm±10% | |
| 設定距離 | 0～1.6mm | 0～4mm | 0～8mm | |
| 応差 | E1、Y1タイプ：検出距離の10%以下、D1タイプ：検出距離の20%以下 | |||
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。） | |||
| 標準検出物体 | 鉄12×12×1mm | 鉄18×18×1mm | 鉄30×30×1mm | |
| 応答周波数* | E1タイプ：1.5kHz D1タイプ：800Hz | E1タイプ：600Hz D1タイプ：500Hz | E1タイプ：400Hz D1タイプ：300Hz Y1タイプ：25Hz | |
| 電源電圧 （使用電圧範囲） | E1タイプ：DC12～24V リップル（p-p）10%以下（DC10～30V） Y1タイプ：AC24～240V（AC20～264V）50／60Hz D1タイプ：DC12～24V リップル（p-p）20%以下（DC10～36V） | |||
| 消費電流 | E1タイプ：17mA以下 | |||
| 漏れ電流 | D1タイプ：0.8mA以下、Y1タイプ：1.7mA以下（AC200V時） | |||
| 制御出力 | 開閉容量 | E1タイプ：200mA以下、D1タイプ：5～100mA、Y1タイプ：5～300mA | ||
| 残留電圧 | E1タイプ：2V以下（負荷電流200mA、コード長2m時） Y1タイプ：「特性データ」参照 D1タイプ：3V以下（負荷電流100mA、コード長2m時） | |||
| 表示灯 | Eタイプ：検出表示（赤色）、Yタイプ：動作表示（赤色）、 Dタイプ：動作表示（赤色）、設定表示（緑色）（ただし、設定表示はNOタイプのみ） | |||
| 動作モード （検出物体接近時） | E1タイプ、D1タイプ、Y1タイプ：NO | |||
| 保護回路 | E1タイプ：逆接続保護、負荷短絡保護、サージ吸収／D1タイプ、Y1タイプ：サージ吸収 | |||
| 周囲温度範囲 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） | |||
| 周囲湿度範囲 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | |||
| 温度の影響 | -25～+70℃の範囲内で+23℃時の検出距離の±10%以下 | |||
| 電圧の影響 | E1タイプ：定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±2.5%以下 D1タイプ：定格電源電圧±20%の範囲内で定格電源電圧時、検出距離の±2.5%以下 Y1タイプ：定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±1%以下 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | |||
| 耐電圧 | E1、D1タイプ：AC1,000V 50／60Hz 1min 各充電部一括とケース間 Yタイプ：AC4,000V 50／60Hz 1min 各充電部一括とケース間 | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向10回 | 1,000m/s2 X、Y、Z各方向10回 | ||
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 | |||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | |||
| 質量（梱包状態） | 約70g | 約130g | 約170g | |
| 材質 | ケース | フッ素樹脂 | ||
| 検出面 | ||||
| 締付ナット | ||||
| 歯付座金 | 鉄、亜鉛メッキ | |||
| ケーブル | 塩化ビニル（別途保護が必要です） | |||
| 付属品 | 取扱説明書 | |||
*応答周波数は、平均値です。
測定条件は、標準検出物体を用い検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
取りつけ穴加工寸法
| 型番 | F寸法（mm） |
|---|---|
| E2FQ-X2□ | φ12.5（0～+0.5） |
| E2FQ-X5□ | φ18.5（0～+0.5） |
| E2FQ-X10□ | φ30.5（0～+0.5） |
商品特長詳細
特性データ（参考値）
残留電圧特性

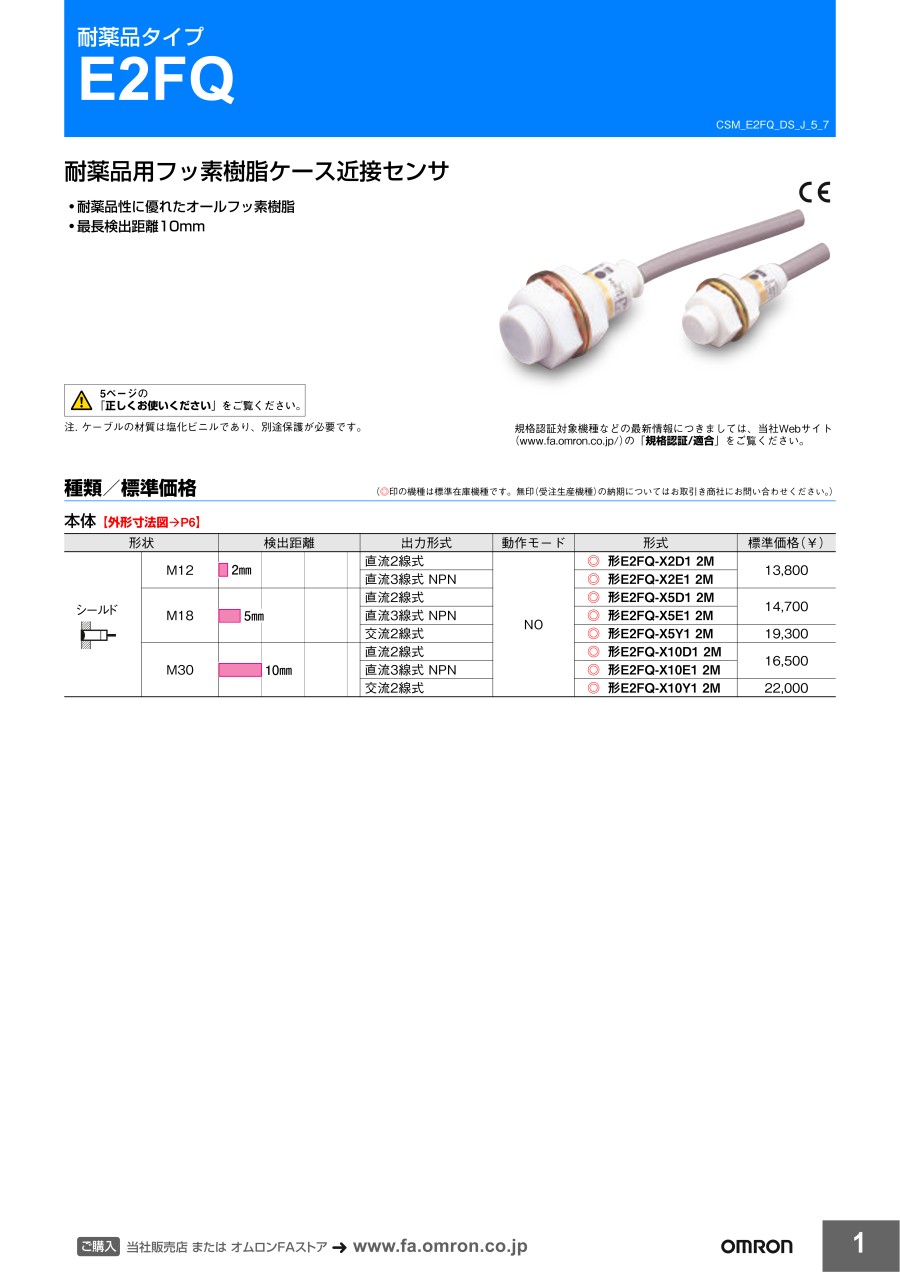

カタログ
