高温・洗浄工程向け近接センサ E2EH

Name: 高温・洗浄工程向け近接センサ E2EH
Brand: オムロン
SKU: 221000398623
Rating: 4.6 (3 reviews)

カタログ |

通常単価(税別): 8,489円～15,899円

税込単価: 9,338円～17,489円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

【特長】・SUS316Lボディ、IP69K、高温使用環境、洗浄剤耐性

4.64.6

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
部品生産終了にともなう使用温度上限変更がございました。詳細はこちらをご確認ください。

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ（シールドタイプ）

コネクタタイプ（シールドタイプ）

製品仕様

定格/性能

直流2線式（形E2EH-X□D□）

項目		形式
項目		形E2EH-X3D□	形E2EH-X7D□	形E2EH-X12D□
サイズ		M12	M18	M30
シールド		シールド
検出距離		3mm	7mm	12mm
設定距離 *1		0～2.4 mm	0～5.6 mm	0～9.6 mm
応差		検出距離の15%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ6ページ参照）
標準検出物体		鉄12×12×1mm	鉄21×21×1mm	鉄36×36×1mm
応答周波数 *2		500Hz	300Hz	100Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～32V ただし100℃以上の場合は最大24V）
漏れ電流		0.8mA以下
制御出力	開閉容量	3～100mA ただし+100～+110℃時､3～50mA。
制御出力	残留電圧*3	有極性タイプ：3V以下､無極性タイプ（形E2EH-X□D□-T）は5V以下*3（負荷電流100mA、コード長2m時）
表示灯		D1タイプ：動作表示（赤色）、設定表示（黄色）、D2タイプ：動作表示（黄色）
動作モード（検出物体接近時）		D1タイプ：NO、D2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ7ページ参照
保護回路		サージ吸収、負荷短絡保護
周囲温度範囲		動作時：0～+100 ℃ （0～+110℃ 1,000時間） *4 保存時：-25～+70 ℃ （ただし、氷結、結露のないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		0～+70℃の温度範囲における検出距離の変化は23℃の時の±10%以内 +70～+100℃の温度範囲における検出距離の変化は23℃の時の±15%以内 +100～+110℃の温度範囲における検出距離の変化は23℃の時の-15%～+20%以内
電圧の影響		定格電源電圧±15%範囲内で定格電源電圧時、検出距離の±10%以内
絶緑抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、DIN40050-9規格 IP69K ※ 5
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタタイプ
質量（梱包状態）	ケーブル引き出し	約80g	約145g	約220g
質量（梱包状態）	コネクタ	約30g	約55g	約125g
材質	ケース、締付ナット	ステンレス（SUS316L）
	検出面	PBT
	コード	耐熱PVC（コード引き出しタイプ）
付属品		取扱説明書

*1.D1タイプは黄色の表示灯を目安としてください。
*2.応答周波数は平均値です。測定条件は、標準検出物体をもちい検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*3.残留電圧が5Vとなりますので、接続機器とのインターフェース条件を確認の上ご使用ください。（→デジタルカタログ9ページ参照）
*4.110℃にて1,000時間の通電動作を確認しております。100℃以上の環境ではコードを繰り返し屈曲させないでください。
*5.保護構造仕様IP69Kについて
    IP69Kは、ドイツ規格DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
    80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
    供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。

直流3線式（形E2EH-X□C□/B□）

項目		形式
項目		形E2EH-X3C□/B□	形E2EH-X7C□/B□	形E2EH-X12C□/B□
サイズ		M12	M18	M30
シールド		シールド
検出距離		3mm±10%	7mm±10%	12mm±10%
設定距離		0～2.4mm	0～5.6mm	0～9.6mm
応差		検出距離の15%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ6ページ参照）
標準検出物体		鉄12×12×1mm	鉄21×21×1mm	鉄36×36×1mm
応答周波数 *1		500Hz	300Hz	100Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～32V ただし100℃以上の場合は最大24V）
消費電流		10mA以下
制御出力	開閉容量	最大100mA ただし+100～+120℃時、最大50mA
制御出力	残留電圧	2V以下（負荷電流100mA、コード長2m時）
表示灯		動作表示（黄色）
動作モード（検出物体接近時）		C1タイプ：NO、C2タイプ：NC、B1タイプ：NO、B2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ7ページ参照
保護回路		電源逆接保護サージ吸収、負荷短絡保護、出力逆接保護
周囲温度範囲		動作時：0～+100 ℃ （0～+120℃ 1,000時間） *2 保存時：-25～+70 ℃ （ただし、氷結、結露のないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		0～+70℃の温度範囲における検出距離の変化は23℃の時の±10%以内 +70～+100℃の温度範囲における検出距離の変化は23℃の時の±15%以内 +100～+120℃の温度範囲における検出距離の変化は23℃の時の-15%～+20%以内
電圧の影響		定格電源電圧±15%範囲内で定格電源電圧時、検出距離の±10%以内
絶緑抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、DIN40050-9規格 IP69K
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタタイプ
質量（梱包状態）	ケーブル引き出し	約80g	約145g	約220g
質量（梱包状態）	コネクタ	約30g	約55g	約125g
材質	ケース、締付ナット	ステンレス（SUS316L）
	検出面	PBT
	コード	耐熱PVC（コード引き出しタイプ）
付属品		取扱説明書

*1.応答周波数は平均値です。測定条件は、標準検出物体をもちい検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*2.120℃にて1,000時間の通電動作を確認しております。100℃以上の環境ではコードを繰り返し屈曲させないでください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

出力形式

動作モード

検出距離

(mm)

接続仕様

コード長

(m)

RoHS?

最小発注数量

～5	M12	直流3線式（PNP）	NO	3	コード引き出しタイプ	2	-	1個
～5	M12	直流3線式（PNP）	NO	3	コード引き出しタイプ	5	-	1個
～5	M12	直流3線式（PNP）	NO	3	コネクタタイプ(M12)	-	-	1個
～5	M12	直流3線式（NPN）	NO	3	コード引き出しタイプ	2	-	1個
～5	M12	直流3線式（NPN）	NO	3	コード引き出しタイプ	5	-	1個
～5	M12	直流3線式（NPN）	NO	3	コネクタタイプ(M12)	-	-	1個
～5	M12	直流3線式（NPN）	NC	3	コード引き出しタイプ	2	-	1個
～5	M12	直流2線式（有極性）	NO	3	コード引き出しタイプ	2	-	1個
～5	M12	直流2線式（有極性）	NO	3	コード引き出しタイプ	5	-	1個
～5	M12	直流2線式（有極性）	NO	3	コネクタタイプ(M12)	-	-	1個
～5	M12	直流2線式（無極性）	NO	3	コード引き出しタイプ	2	-	1個
～5	M12	直流2線式（無極性）	NO	3	コード引き出しタイプ	5	-	1個
～5	M12	直流2線式（有極性）	NC	3	コード引き出しタイプ	2	-	1個
～5	M12	直流2線式（有極性）	NC	3	コネクタタイプ(M12)	-	-	1個
6～10	M18	直流3線式（PNP）	NO	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流3線式（PNP）	NO	7	コード引き出しタイプ	5	-	1個
6～10	M18	直流3線式（PNP）	NO	7	コネクタタイプ(M12)	-	-	1個
6～10	M18	直流3線式（NPN）	NO	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流3線式（NPN）	NO	7	コード引き出しタイプ	5	-	1個
6～10	M18	直流3線式（NPN）	NO	7	コネクタタイプ(M12)	-	-	1個
6～10	M18	直流3線式（NPN）	NC	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流2線式（有極性）	NO	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流2線式（有極性）	NO	7	コード引き出しタイプ	5	-	1個
6～10	M18	直流2線式（有極性）	NO	7	コネクタタイプ(M12)	-	-	1個
6～10	M18	直流2線式（有極性）	NO	7	コネクタ中継タイプ(M12)	0.3	-	1個
6～10	M18	直流2線式（無極性）	NO	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流2線式（有極性）	NC	7	コード引き出しタイプ	2	-	1個
6～10	M18	直流2線式（有極性）	NC	7	コネクタタイプ(M12)	-	-	1個
11～20	M30	直流3線式（PNP）	NO	12	コード引き出しタイプ	2	-	1個
11～20	M30	直流3線式（PNP）	NO	12	コード引き出しタイプ	5	6	1個
11～20	M30	直流3線式（PNP）	NO	12	コネクタタイプ(M12)	-	-	1個
11～20	M30	直流3線式（NPN）	NO	12	コード引き出しタイプ	2	-	1個
11～20	M30	直流3線式（NPN）	NO	12	コード引き出しタイプ	5	-	1個
11～20	M30	直流3線式（NPN）	NO	12	コネクタタイプ(M12)	-	-	1個
11～20	M30	直流2線式（有極性）	NO	12	コード引き出しタイプ	2	-	1個
11～20	M30	直流2線式（有極性）	NO	12	コード引き出しタイプ	5	-	1個
11～20	M30	直流2線式（有極性）	NO	12	コネクタタイプ(M12)	-	-	1個
11～20	M30	直流2線式（無極性）	NO	12	コード引き出しタイプ	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,638円 ( 9,502円 )	1日目
8,841円 ( 9,725円 )	1日目
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
9,989円 ( 10,988円 )	在庫品1日目当日出荷可能
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
8,638円 ( 9,502円 )	1日目
8,489円 ( 9,338円 )	在庫品1日目当日出荷可能
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
8,854円 ( 9,739円 )	在庫品1日目当日出荷可能
8,638円 ( 9,502円 )	在庫品1日目当日出荷可能
8,638円 ( 9,502円 )	1日目
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
9,936円 ( 10,930円 )	1日目
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
9,640円 ( 10,604円 )	1日目
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
9,697円 ( 10,667円 )	在庫品1日目当日出荷可能
9,936円 ( 10,930円 )	1日目
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
9,989円 ( 10,988円 )	在庫品1日目当日出荷可能
10,979円 ( 12,077円 )	在庫品1日目当日出荷可能
15,899円 ( 17,489円 )	在庫品1日目当日出荷可能
9,631円 ( 10,594円 )	19日目
15,899円 ( 17,489円 )	在庫品1日目当日出荷可能
11,493円 ( 12,642円 )	1日目
12,079円 ( 13,287円 )	1日目
11,518円 ( 12,670円 )	1日目
12,899円 ( 14,189円 )	1日目
12,079円 ( 13,287円 )	1日目
12,557円 ( 13,813円 )	1日目
12,899円 ( 14,189円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・SUS316Lボディ、IP69K、高温使用環境、洗浄剤耐性

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
部品生産終了にともなう使用温度上限変更がございました。詳細はこちらをご確認ください。

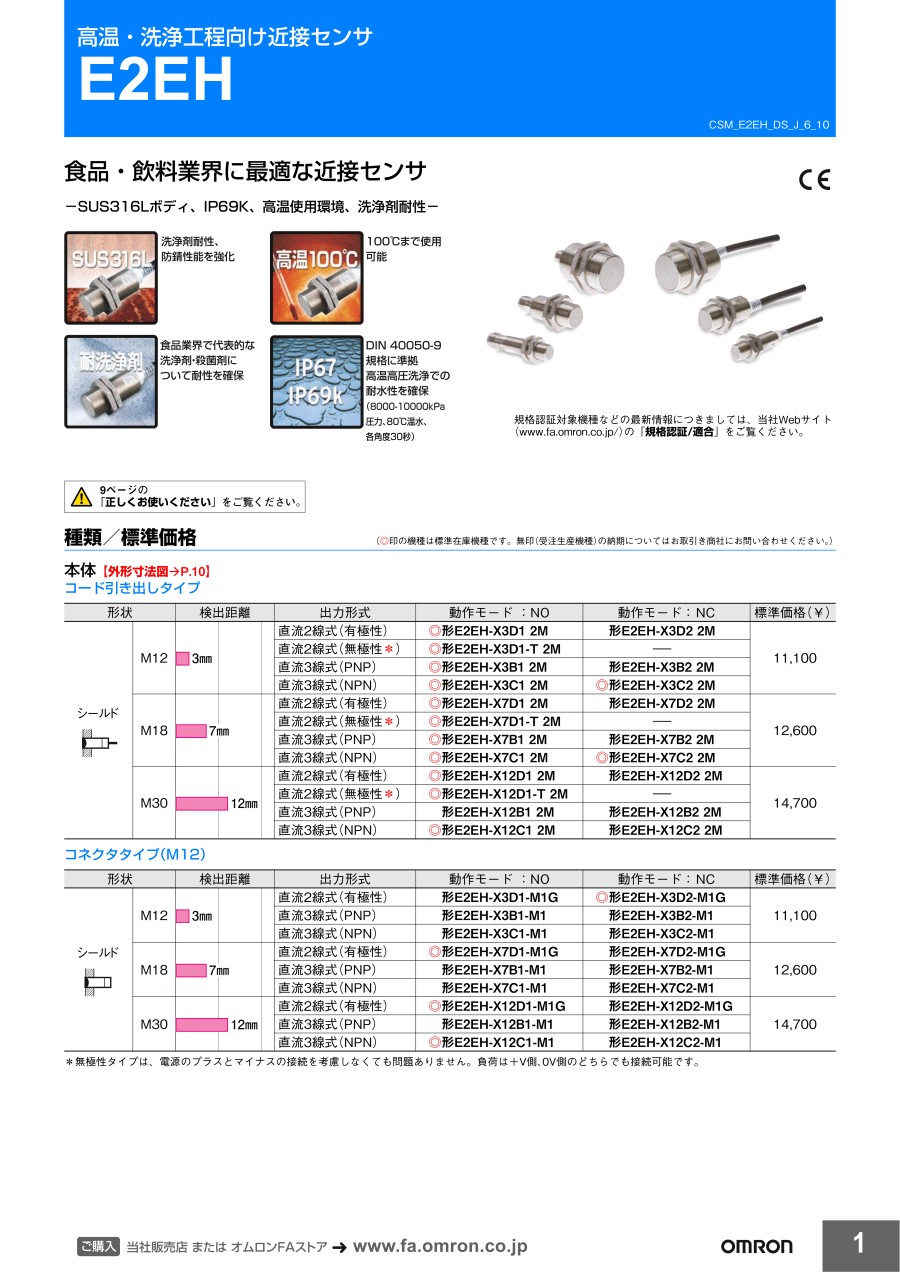

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
