ナベヤ

滑り止めプレート（BN）

カタログ

通常単価(税別): 1,072円～69,700円

税込単価: 1,179円～76,670円

通常出荷日：3日目～9日目

滑り止めやスペーサープレートに使用されます。【特長】・BNタイプ・材質：NBR・耐熱温度：-20～+1...

詳細を確認

よく一緒に見られています

ナベヤ

防振プレート（ノンフラットタイプ）

通常価格(税別)： 812円 (税込価格：893円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

滑り止めプレート（BR7）

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：3 日目～

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※寸法図はイメージです。本製品の表面形状はフラットになります。

製品仕様

許容荷重：10～300N/cm²
摩擦係数：0.6η
厚さ（C）：5mm

型番	A	B	面積cm²	質量g	許容荷重kN
BN-0500-050	50	50	25	17	0.3～7.5
BN-0075-075	75	75	56	39	0.6～16.8
BN-0100-050	100	50	50	35	0.5～15.0
BN-0100-100	100	100	100	70	1.0～30.0
BN-0150-075	150	75	112	78	1.2～33.6
BN-0150-100	150	100	150	105	1.5～45.0
BN-0150-150	150	150	225	157	2.3～67.5
BN-0200-100	200	100	200	140	2.0～60.0
BN-0250-150	250	150	375	262	3.8～112.5
BN-0200-200	200	200	400	280	4.0～120.0
BN-0250-250	250	250	625	437	6.3～187.5
BN-0500-100	500	100	500	350	5.0～150.0
BN-0500-250	500	250	1,250	875	12.5～375.0
BN-0500-500	500	500	2,500	1,750	25.0～750.0
BN-1000-500	1,000	500	5,000	3,500	50.0～1,500.0

型番リスト

表示件数

型番

寸法A

(mm)

寸法B

(mm)

面積

(cm2)

最小発注数量

50	50	25	1個
75	75	56	1個
100	50	50	1個
100	100	100	1個
150	75	112	1個
150	100	150	1個
150	150	225	1個
200	100	200	1個
250	150	375	1個
250	150	400	1個
250	250	625	1個
500	100	500	1個
500	250	1250	1個
500	500	2500	1個
1000	500	5000	1個

通常単価(税別) (税込単価)	通常出荷日

1,072円 ( 1,179円 )	3日目
1,867円 ( 2,054円 )	3日目
1,790円 ( 1,969円 )	3日目
2,851円 ( 3,136円 )	3日目
2,746円 ( 3,021円 )	6日目
3,213円 ( 3,534円 )	3日目
4,505円 ( 4,956円 )	3日目
4,397円 ( 4,837円 )	5日目
6,079円 ( 6,687円 )	5日目
5,865円 ( 6,452円 )	5日目
9,605円 ( 10,566円 )	9日目
7,481円 ( 8,229円 )	3日目
18,360円 ( 20,196円 )	3日目
36,890円 ( 40,579円 )	5日目
69,700円 ( 76,670円 )	5日目

詳細情報

基本情報

基本情報

滑り止めやスペーサープレートに使用されます。
【特長】
・BNタイプ
・材質：NBR
・耐熱温度：-20～+120℃
・表面形状：フラット
・このプレートで防振はできません

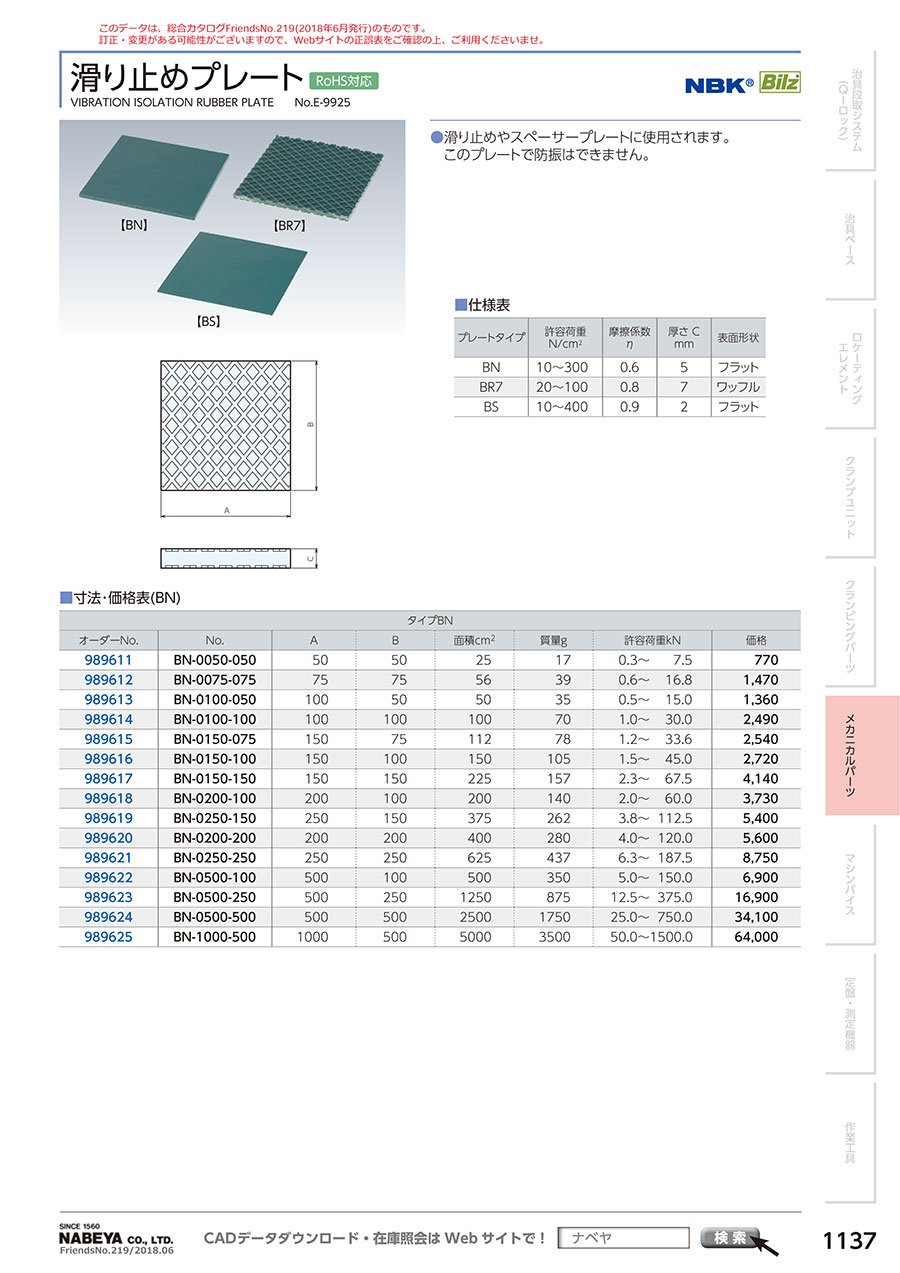

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
