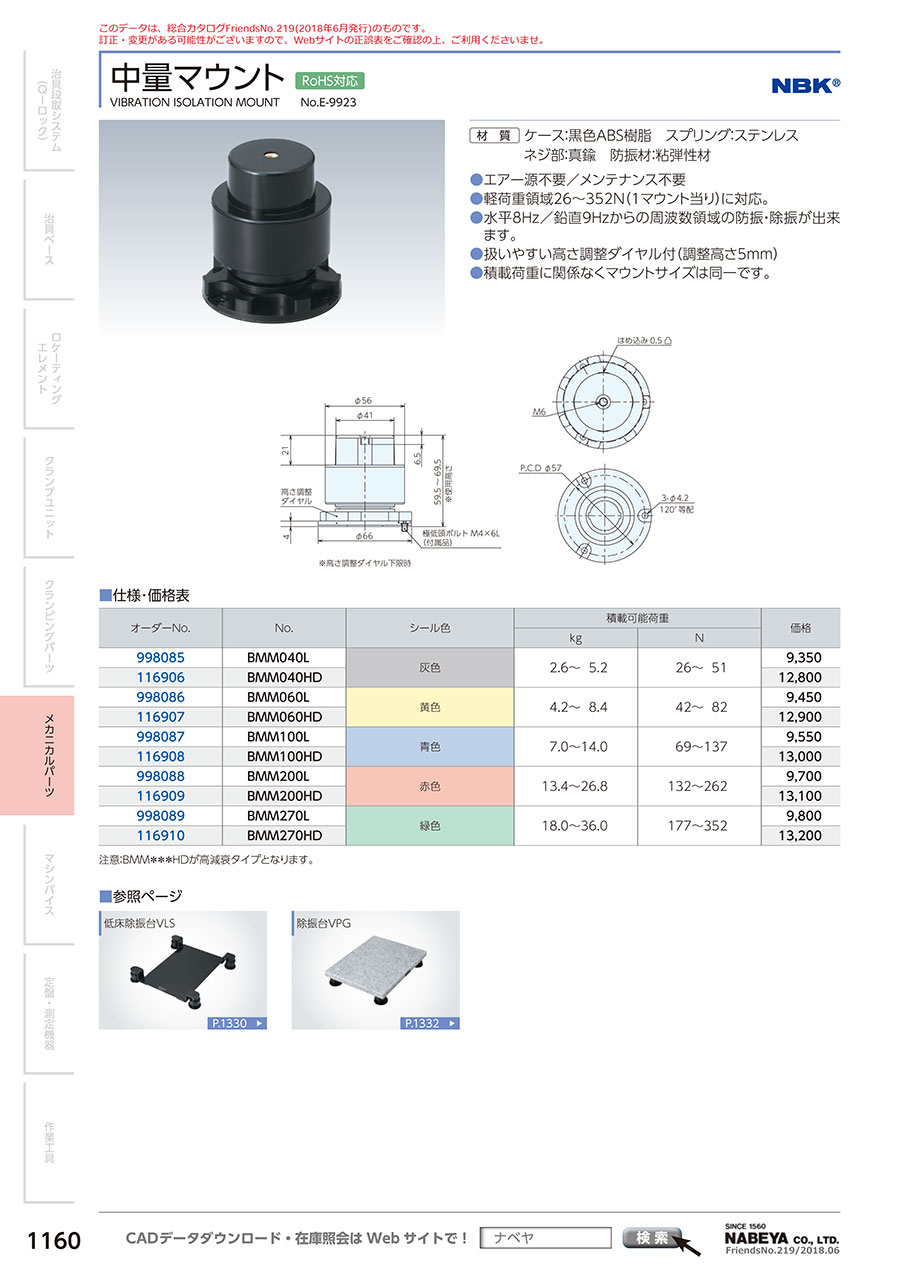

BMM200HDの仕様・寸法情報
種類
関連部品
直径(φ)
66
高さ(mm)
59.5～69.5
許容荷重(N)
132～262
材質
ケース：黒色ABS樹脂/スプリング：ステンレス/ネジ部：真鍮/防振材：粘弾性材
-
-
商品情報
外形図
単位：mm
製品仕様
| 型番 | シール色 | 積載可能荷重 | |
|---|---|---|---|
| kg | N | ||
| BMM040L | 灰色 | 2.6～5.2 | 26～51 |
| BMM060L | 黄色 | 4.2～8.4 | 42～82 |
| BMM100L | 青色 | 7.0～14.0 | 69～137 |
| BMM200L | 赤色 | 13.4～26.8 | 132～262 |
| BMM270L | 緑色 | 18.0～36.0 | 177～352 |
使用例
商品特長詳細
振動波形
振動波形（鉛直方向）
振動伝達率
振動伝達率（水平方向）
振動伝達率（鉛直方向）
詳細情報
基本情報
【特長】
・軽荷重領域26～352N（1マウント当たり）に対応。
・水平8Hz／鉛直9Hzからの周波数領域の防振・除振が可能。
・扱いやすい高さ調整ダイヤル付き（調整高さ5mm）。
・積載荷重に関係なくマウントサイズは同一。
・ケース材質：黒色ABS樹脂。
・スプリング材質：ステンレス。
・ネジ部材質：真鍮。
・防振材：粘弾性材。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。- 最小荷重以下で使用した場合、性能が発揮されません。荷重範囲はメーカーカタログをご参照下さい。
中量マウントの型番BMM200HDのページです。
型番BMM200HDに関する仕様情報を記載しております。
