防振ウェッジマウント（Eタイプ）

カタログ

通常単価(税別): 22,440円～654,075円

税込単価: 24,684円～719,483円

通常出荷日：3日目

優れた滑り止め特性を備えた、独立型のウェッジマウント。【特長】・優れた滑り止め特性、精密なレベル調整機...

詳細を確認

よく一緒に見られています

ナベヤ

レベリングブロックB型

通常価格(税別)： 8,681円 (税込価格：9,549円)

通常出荷日：3 日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント Eタイプの仕様

防振ウエッジマウント Eタイプの外観

本体材質：FC250・塗装
防振プレート材質：NBR
上面プレート：滑り止めプレートBS
底面プレート：滑り止めプレートBS

※ Eタイプは防振機能はございません。

防振ウエッジマウント Eタイプの寸法図

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	許容荷重 kN	質量 kg
PK1-E	105	55	37	8	33.5	20.5	6	16.0	1.1
PK2-E	150	75	40	10	35.5	22.5	10	33.0	2.3
PK3-E	200	95	44	10	38	25	12	55.0	5.1
PK3-72-E	200	95	71	10	51	38	12	55.0	8.5
PK4-E	200	200	46	12	39	26	14	117.0	9.5
PK4-72-E	200	200	70	12	51	38	14	117.0	14
PK5-E	200	250	67	18	51	38	14	145.0	17
PK6-E	250	330	67	18	51	38	14	240.0	26.9
PK7-E	300	400	66	20	51	38	17	355.0	52.5
PK8-E	400	500	69	20	52.5	39.5	19	590.0	81
PK9-E	500	600	143	22	90	77	22	885.0	177

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

最小発注数量

15.1～30.0	37	16	105	55	1個
30.1～50.0	40	33	150	75	1個
50.1～70.0	71	55	200	95	1個
50.1～70.0	44	55	200	95	1個
70.1～	70	117	200	200	1個
70.1～	46	117	200	200	1個
70.1～	67	145	200	250	1個
70.1～	67	240	250	330	1個
70.1～	66	355	300	400	1個
70.1～	69	590	400	500	1個
70.1～	143	885	500	600	1個

通常単価(税別) (税込単価)	通常出荷日

22,440円 ( 24,684円 )	3日目
26,853円 ( 29,538円 )	3日目
45,518円 ( 50,070円 )	3日目
39,781円 ( 43,759円 )	3日目
61,201円 ( 67,321円 )	3日目
56,994円 ( 62,693円 )	3日目
74,970円 ( 82,467円 )	3日目
144,585円 ( 159,044円 )	3日目
242,505円 ( 266,756円 )	3日目
296,055円 ( 325,661円 )	3日目
654,075円 ( 719,483円 )	3日目

詳細情報

基本情報

基本情報

優れた滑り止め特性を備えた、独立型のウェッジマウント。
【特長】
・優れた滑り止め特性、精密なレベル調整機構と大きな調整ストロークを装備。
・機械に固定する必要がないときにご利用可能。
・防振プレートと滑り止めプレートの摩擦係数が高く、機械の移動なしで位置を固定することが可能。
・アンカーを使わないので、機械のレイアウト変更も容易。
【用途】
・防振を必要としない機械の滑り止め。

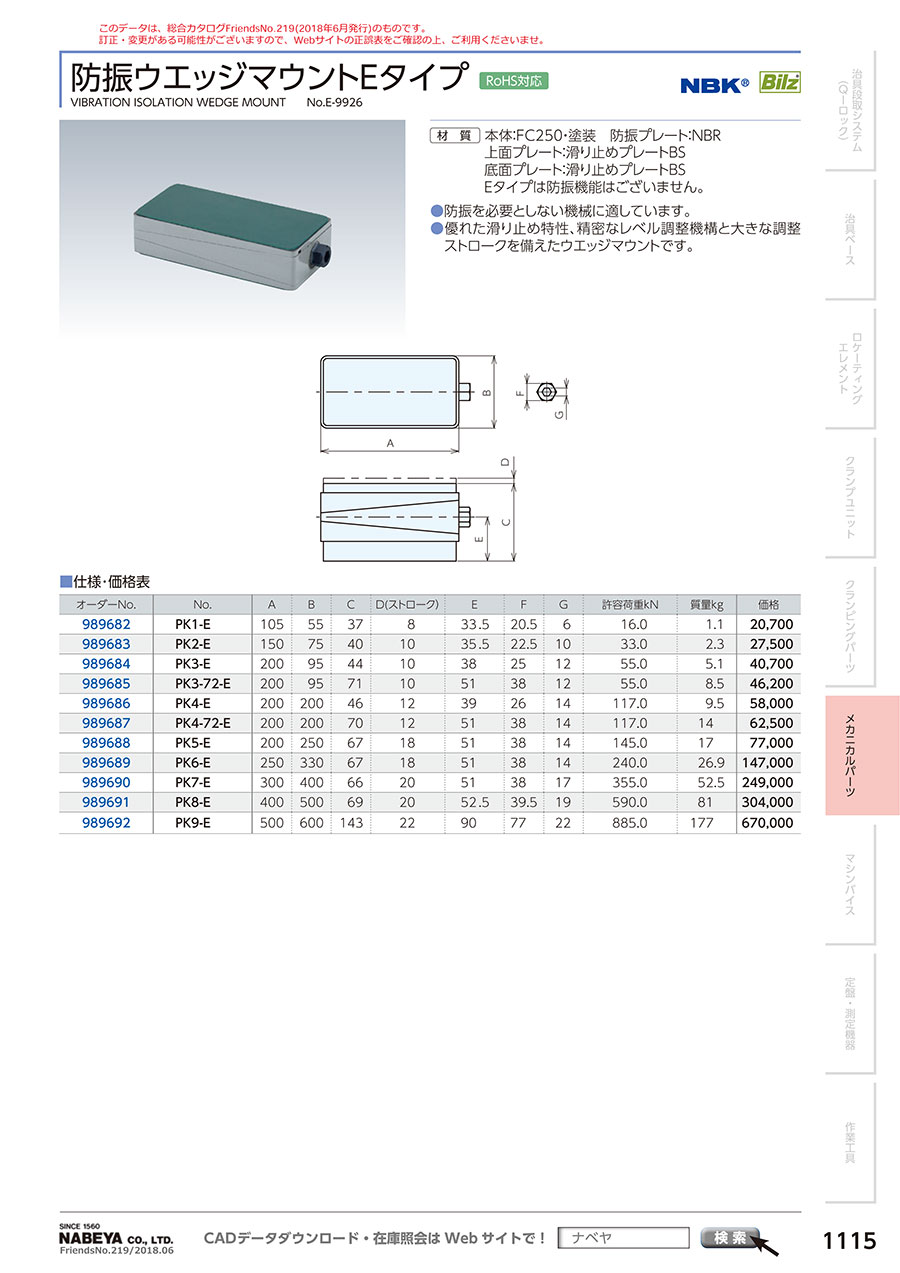

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
